مشکل: مشکل روشن نشدن پاور Tsco ATX650

[vahidati]

سلام به تمامی دوستان یه پاور تسکو به دستم رسیده که روشن نمیشه و ولتاژ سیم سبز رو ندارم وردی 220 پاور روچک کردم مشکلی ندیدم تنها شکم به ایسی قسمت 220 هستش که مشخصاتش
JD3301D
هستش و در بازارم یافت نمیشه و نمیدونم با چی تعویض کنم لطفا راهنمایی بفرمایید



[optical]

[FONT=&quot]THX203[/FONT]
[FONT=&quot]CRE6203[/FONT]
[FONT=&quot]RM6203[/FONT]
[FONT=&quot]CR6203[/FONT]
[FONT=&quot]ME8105[/FONT]
[FONT=&quot]SW2604[/FONT]
[FONT=&quot]LN5R12C[/FONT]



[optical]

سلام همکار گرامی انجمن پشتیبانی پاور تسکو مشابه ----------اینها بودند



[cybernova]

دوست خوبم
توضیحاتتون در مورد مشکل کم هست و هیچ اطلاعاتی در مورد بقیه ولتاژها ندادید .عکس واضح از برد پاور اپلود کنید .
وجود اتصالی در هیت سینک اول و دوم می تونه باعث روشن نشدن یا برقراری ولتاژ در خروجی بشه .دقیقا مشخص کنید چه ولتاژهایی و تا کجا دارید .
موفق باشید .



[vahidati]

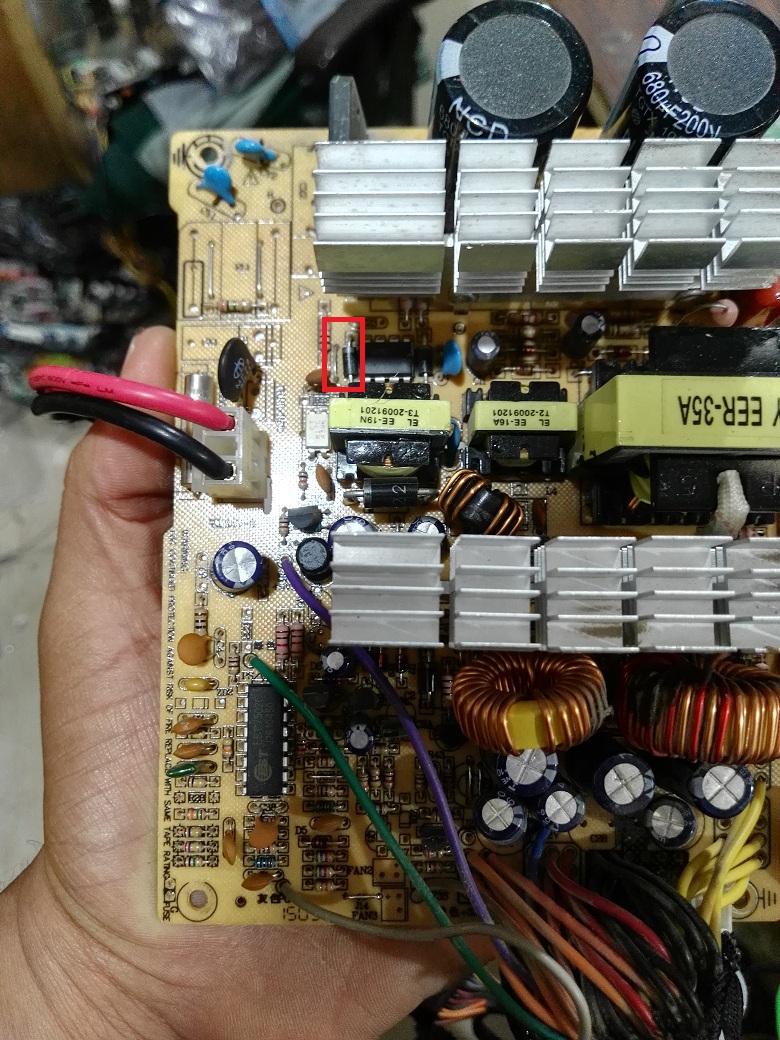

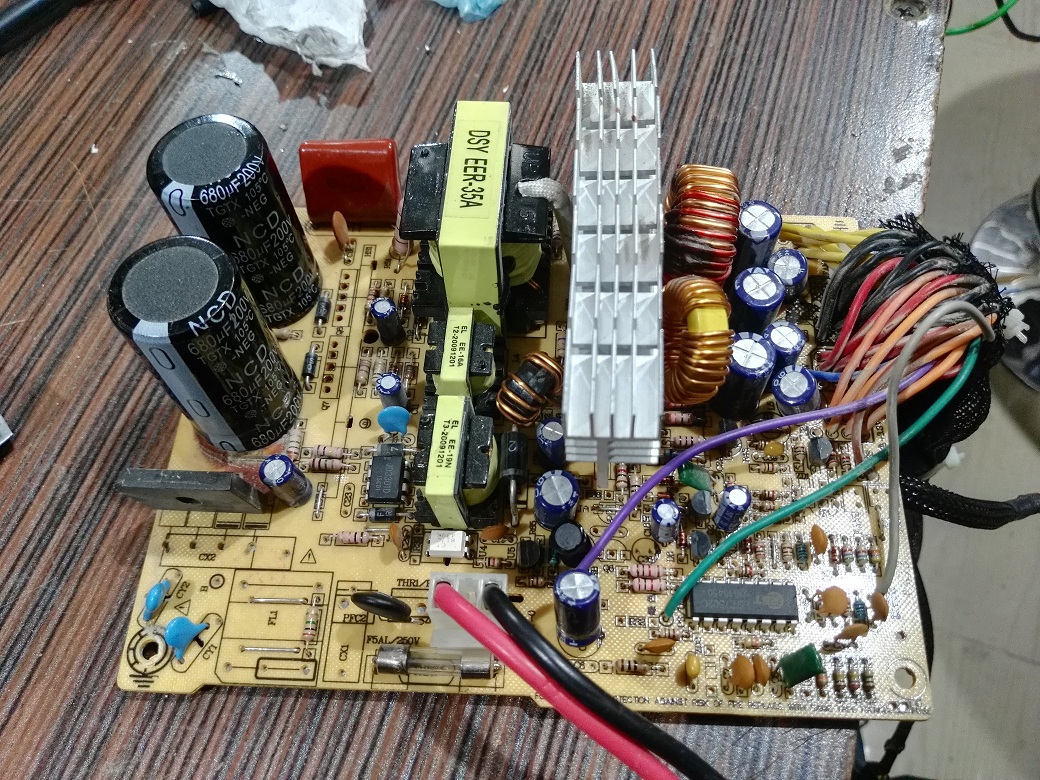

عکس از پشت مدار جای پایه دیود داخل عکس با دایره قرمز مشخص کردم



[vahidati]

سلام به تمای دوستان و همکاران عیز من ولتاژ ها رو تا سر ترانزیستور های هیت سینک اول دارم ولتاژ به ترانس ها نمیرسه دیودی رو که در تصویر مشخص کردم در تست دیود بوق میرنه ولی بیرون مدار هیچ مشکلی نداره



[cybernova]

دوست خوبم
ادامه مسیر دیود به کدوم قطعه وصله؟ولتاژ 5 ولت استندبای رو دارید یا اونم برقرار نیست؟



[vahidati]

دوست خوبم
ادامه مسیر دیود به کدوم قطعه وصله؟ولتاژ 5 ولت استندبای رو دارید یا اونم برقرار نیست؟

5 استنبای رو ندارم مهندس یایه های دیود از یه طرف وصل میشه یکی از ترانسهای کنارش از طرف دیگه هم وصل میشه به یه خازن الکترولیت کوچیک کنار خازن های بزرگ



[cybernova]

دوست خوبم
دیتاشیت مشابه قطعه JD3301D خدمت شما .دیتاشیت حاوی مطالب جالب و کاربردی هست .امیدوارم مفید واقع بشه .اگر دسترسی یه اسیلوسکوپ دارید که به راحتی می تونید از طریق شکل موج ،سالم یا معیوب بودن قطعه رو متوجه بشید .اگر هم دسترسی ندارید با استفاده از دیاگرام های موجود در دیتاشیت تا حدودی می تونید مطمئن بشید .
موفق باشید .



[Mahdilotfi86]

ایا از اولی استفاده کنیم مشکلی نداره؟
