مشکل: مشکل روشن نشدن هارد هیتاچی 500 gb

[saeid69]

با سلام
دوستان هارد هیتاچی 500 گیگ مدل Hds721050cla362 هست که کلا روشن نمیشه، اساتید لطفا راهنمایی کنید
با تشکر



[uranuse2]

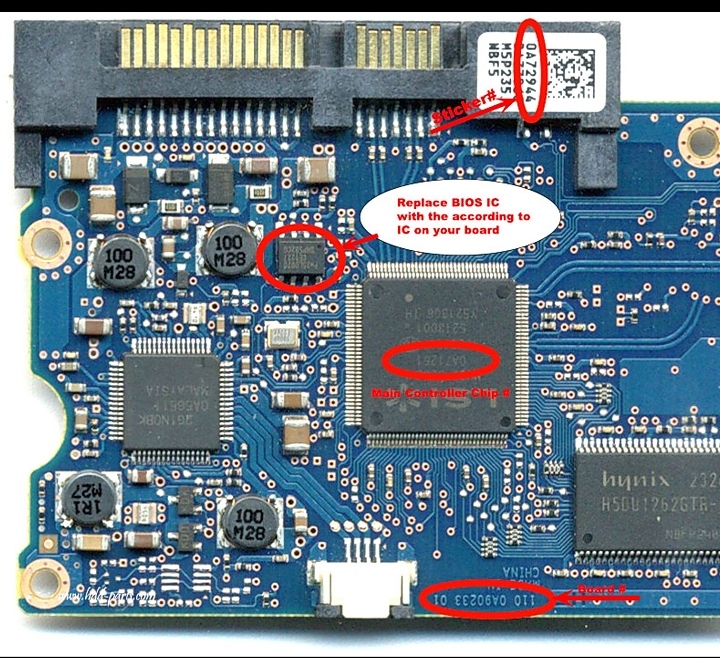

بی دردسرترین روش این هست که برد مشابه رو تهیه کنی و آیسی بایوس رو که توی عکس خودت هم مشخص کرده انتقال بدی به برد جدید



[saeid69]

بی دردسرترین روش این هست که برد مشابه رو تهیه کنی و آیسی بایوس رو که توی عکس خودت هم مشخص کرده انتقال بدی به برد جدید

ممنون دوست عزیز
وقتی وصل میشه هیچ حرکتی نداره هارد، پس مشکل صد در صد از برد هست؟
و مشابه برد را اگر پیدا نکردم جایی سراغ دارین که بشه تهیه کرد؟



[saeid69]

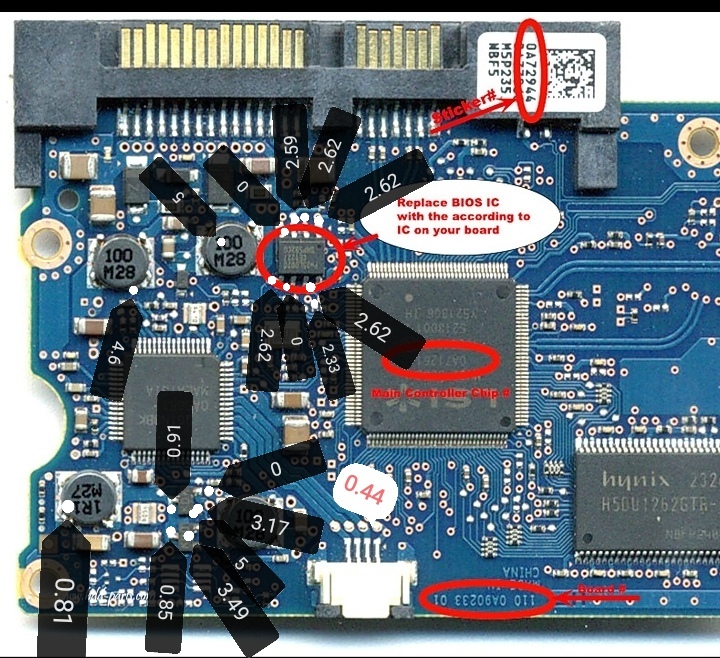

خروجی برد که به سیلندر وصل میشه 0.44 ولت هست هر چهار پایه، ای سی بایوس هم ولتاژ ها را در عکس نوشتم، دو تا آی سی مربع حین ولتاژ گیری گرمای کمی داشتند، وقتی ولتاژ گیری میکردم بوی سوختنی می‌آمد، در ورودی 12 ولت بعد از دیود یک مقاومت هست که نگاه کردم دیدم چیزی مثله روغن لحیم از بغلش زده بیرون و مدار بوی سوختنی میده،آیا مشکل از مقاومت R100 بوده فقط؟ لطفا راهنمایی کنید



[MOHSEN&A]

خروجی برد که به سیلندر وصل میشه 0.44 ولت هست هر چهار پایه، ای سی بایوس هم ولتاژ ها را در عکس نوشتم، دو تا آی سی مربع حین ولتاژ گیری گرمای کمی داشتند، وقتی ولتاژ گیری میکردم بوی سوختنی می‌آمد، در ورودی 12 ولت بعد از دیود یک مقاومت هست که نگاه کردم دیدم چیزی مثله روغن لحیم از بغلش زده بیرون و مدار بوی سوختنی میده،آیا مشکل از مقاومت R100 بوده فقط؟ لطفا راهنمایی کنید
مشاهده فایل‌پیوست 163544

سلام
اگر r100 مقاومت اهم پایین بوده و این اتفاق افتاده ایراد بعد از اون مقاومت وجود داره که باعث فشار و سوختنش شده



[mgs]

شما باید ببینی مقاومت های ورودی که کارفیوز میکنند همگی سالمند بعد ببینید دیودی نسوخته باشه.



[saeid69]

ممنون از پاسخ دوستان، بنظرم پاور کامپیوتر کمی مشکل داشته، در کل دو مقاومت فیوز هست که برای ورودی 5 ولت و 12 ولت هست. که R100 سالم که ورودی 5 ولت هست مقاومت 0.7 را نشان میده و اون یکی مقاومت فیوزی که در ورودی 12 ولته کلا قطع هست، بنظرتون اگر مقاومت مشابه پیدا نکردم میشه مقاومتی نزدیک بهش استفاده کرد؟ مقاومت معمولی میشه جای smd زد؟



[rezalx]

سعی کن همون مقدار اصلی خودشو بزنی
ریسکش بالاست



[uranuse2]

به طور کل تعمیر برده هارد دردر داره، یعنی اگه از TVS Diod نباشه خیلی ارزش وقت گذاشتن نداره، اگه دیتای هارد مهم هست توصیه میکنم دنبال برد جدید باش.



[saeid69]

به طور کل تعمیر برده هارد دردر داره، یعنی اگه از TVS Diod نباشه خیلی ارزش وقت گذاشتن نداره، اگه دیتای هارد مهم هست توصیه میکنم دنبال برد جدید باش.

اتفاقا در ورودی 12 ولت هارد بعد از دیود کاهش ولتاژ هست از 12 به 8 رسیده و مقاومت فیوزی هم سوخته، روی دیود عدد 14 فقط معلومه، ضمنا دیود ورودی 5 ولت sua gp002 هست ، دیود tvs عمومی هست جایگزین بشه؟
