مشکل: مشکل روشن نشدن لپتاپ لنوو مدل g500

[farsarr]

مهندسین گرامی سلام و خسته نباشید.

یدونه لپ تاپ g 500 اوردن که روشن نمیشه منم باطری و تمامی قطعات دیگه رو خارج کردم و شارژر رو وصل کردم بازم نه چراغ ها روشن شد نه لپتاپ روشن شد بعد یه دست زدم روی برد که دیدم یه آی سی با کد ms3rv شدیدا داغ می کنه احتمال میدم از اون باشه ولی نتونستم دیتاشیت اونو پیدا کنم لطفا راهنمایی کنین

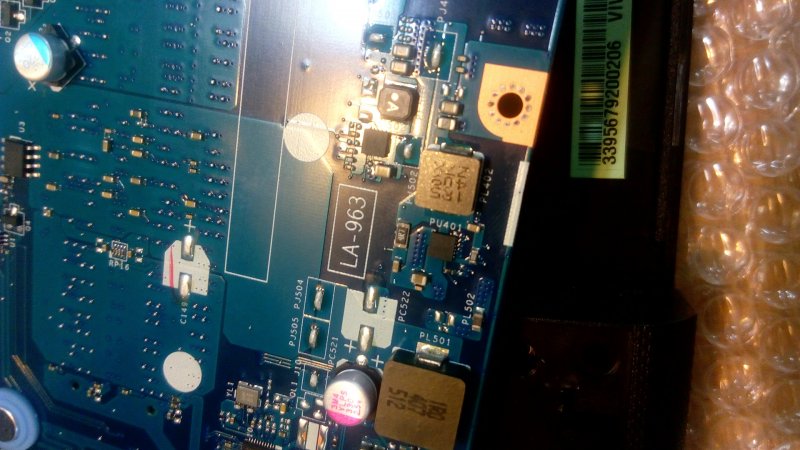

pu401



[AMD]

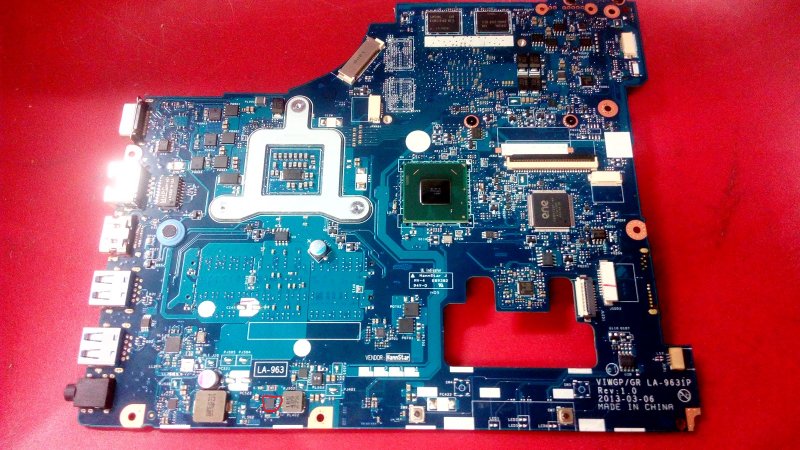

از اون ایسی عکس دقیق بگذارید .محل دقیقش هم مشخص کنید .



[cybernova]

دوست خوبم
قطعه احتمال زیاد مربوط به اسلات رم هست .همین مورد برا بنده هم پیش اومده بود که علت اصلی این اتفاق اتصالی سوکت شارژ بود .احتمال زیاد I/O هم دچار مشکل شده .فت های نزدیک سوکت شارژ رو هم بررسی کنید ..اون قسمت هم فت معیوب باید وجود داشته باشه .متاسفانه بنده هم نتونستم قطعه مورد نظر رو پیدا کنم .ولی شما عکس بذارید ،شاید دوستان در داغی بردها داشته باشند .
موفق باشید .



[farsarr]

از روی نقشه تونستم مدل ای سی رو پیدا کنم sy8208 هست .

مشتری می گفت اسپیکر وصل کردن بعدش روشن نشد.



[BEHROOZJAN]

سلام دوست گرامی
آی سی مذکور آی سی صدا هست



[cybernova]

دوست خوبم
قطعه ای که فرمودید رگولاتور DC-DC هست .اینم دیتاشیت قطعه .



[farsarr]

ای سی رو تعویض کردم ولی روشن نشد.

روی سوکت باطری دوتا 2.7 ولت دارم روی i\o هم 1.5 ولت روی بایوس ولتاژی نیست سویچ هم ولتاژ نداره. چراغ اداپتور هم روشن نمیشه

چیکار کنم؟



[AMD]

ایسی ساند هم چک کنید ببیند حرارت غیر طبیعی ندارد . بایوسش هم بزنید .



[cybernova]

دوست خوبم
از جک ورودی شارژ شروع کرده و قطعات رو تست کنید .یک فت 8 پین P-CHANELL به شماره 4427 به محض اتصال می سوزه .در ضمن یه خازن SMD سمت راست I/O بالای شماره فنی PQ205 وجود داره که اگه اتصال کوتاه نشون می ده ،I/O معیوب هست .همون مقدار غیر استاندارد 1.5 ولت نشان از معیوب بودن I/O داره .چه اگه شماتیک رو بررسی کنید ،باید 3.3 ولت باشد نه 1.5 .شماتیک این لپ تاپ



[farsarr]

م

ایسی ساند هم چک کنید ببیند حرارت غیر طبیعی ندارد . بایوسش هم بزنید .

هیچ قطعه ای داغ نمیشه . بایوس این مدلو ندارم از سایتش دانلود گردم exe بود استخراج کردم فایل 9 مگ بود
