مشکل: مشکل روشن شدن مادربورد asus مدل PBH61 با تصال پایه های IO

[ITE-1983]

سلام دوستان وقت همگی به خیر

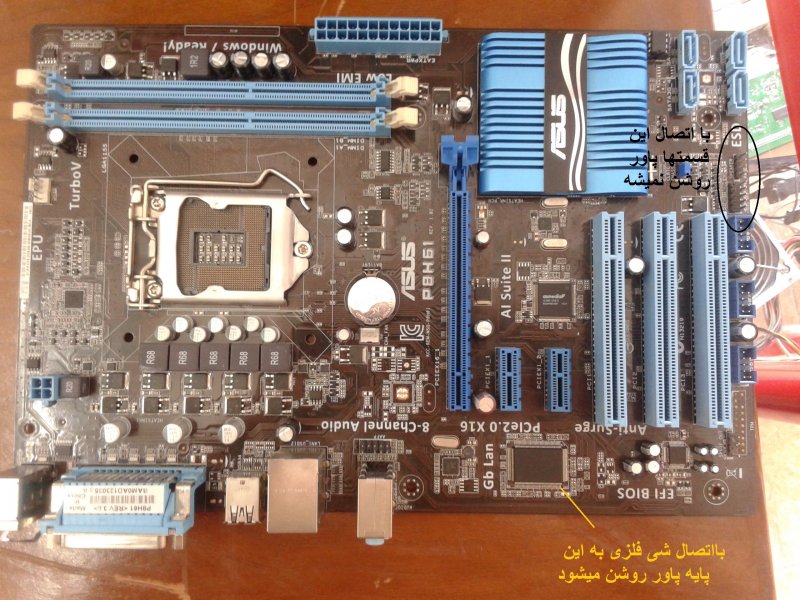

مادربورد ASUS مدل PBH61 همانطور که در تصویر زیر می بینید با اتصال پنس به سوئیچ پاور هیچ اتفاقی رخ نمی دهد.میخاستم با مولتی متر دیجیتال پایه هایIOرو ولتاژ بگیرم .دیدم پاور روشن شد.یعنی با اتصال یه شی فلزی به پایه های IO پاور روشن میشه.
ضمنا روی مادربورد بدون گرافیک و رم و سی پی یو تست کردم.



[مسعود نصوحی]

سلام
باطری بایوس و چک کنید
ولتاژ پایه سوئیچ رو بگیر و اعلام کن



[cybernova]

سلام دوست خوبم
ابتدا کل مادربرد رو کاملا بررسی کنید تا قطعه ای جدا نشده باشه ازش ،مخصوصا SMD های زیر چیپ در پشت برد ،با توجه به اینکه قبلا دست چند تعمیرکار دیگه هم بوده .جامپر کلیر سیموس رو چک کنید در حالت نرمال باشد.بایوس رو با توجه به REV مادربرد پروگرام کنید .باتری رو تعویض نمائید .مادربرد رو با تینر فوری شستشو داده و کاملا خشک کنید و سپس از نظر سولفاته شدن پایه ها چک کنید و در صورت وجود با هیت دادن برطرف نمائید .در حالت استندبای و قبل از سوئیچ کردن حرارت قطعات رو چک کنید .سر پین سوئیچ ولتاژ 3.3 یا 5 ولت برقرار هست یا خیر؟اطراف I/O ولتاژهای 3.3 و 5 ولت برقرار هستند یا خیر؟با اتصال پایه های کریستال 32KHz مادربرد روشن می شود یا خیر؟هنگام روشن شدن با روشی که فرمودین Vcore برقرار هست یا خیر؟اگه دیباگر دارید کد دیباگر رو هم لطف کنید
منتظر اعلام نتیجه
موفق باشید



[kharad]

درود
درصورت اتصال پایه های i/o و روشن شدن مین
خرابی از خود آی سی i/o می باشد.



[ITE-1983]

با تشکر از دوستان

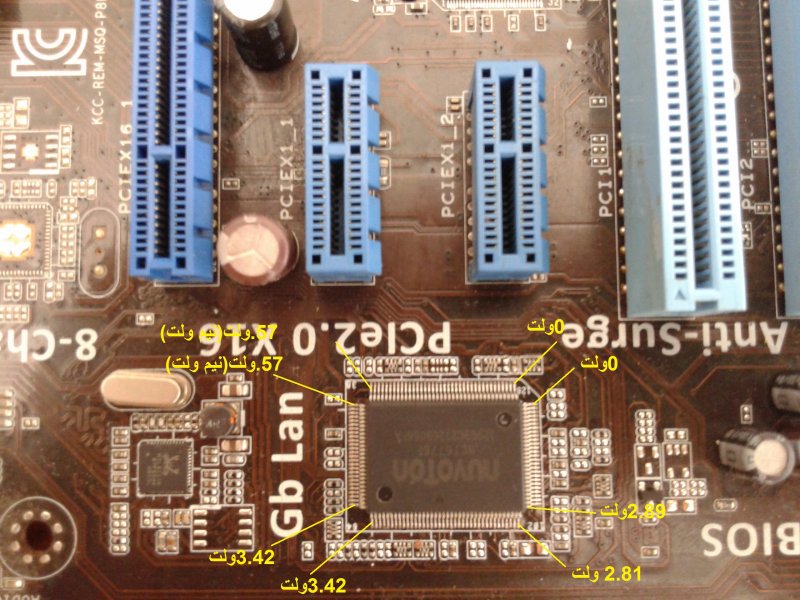

مقادیر ولتاژهای اطراف پایه های io رو در تصویر قرار دادم.
پراب مشکی رو به بدنه usb زده و پراب قرمز رو به پایه های مربوطه زدم.
روی پایه های باطری 3 ولت دارم
روی پایه های بایوس هیچ ولتاژی ندارم.
با اتصال کریستال فن پاور روشن نمیشود.
در تصویر پست اول دو کریستال وجود دارد که بین ان یه ای سی هست.اگر از بالا به پایین نگاه کنیم کریستال زیر این ای سی پایه هاش نیم ولت (5.) دارندو کریستال بالای این ای سی یا زیر چیپ جنوبی هیچ ولتاژی ندارد.
ممنونم



[ITE-1983]

سلام دوست خوبم
ابتدا کل مادربرد رو کاملا بررسی کنید تا قطعه ای جدا نشده باشه ازش ،مخصوصا SMD های زیر چیپ در پشت برد ،با توجه به اینکه قبلا دست چند تعمیرکار دیگه هم بوده .جامپر کلیر سیموس رو چک کنید در حالت نرمال باشد.بایوس رو با توجه به REV مادربرد پروگرام کنید .باتری رو تعویض نمائید .مادربرد رو با تینر فوری شستشو داده و کاملا خشک کنید و سپس از نظر سولفاته شدن پایه ها چک کنید و در صورت وجود با هیت دادن برطرف نمائید .در حالت استندبای و قبل از سوئیچ کردن حرارت قطعات رو چک کنید .سر پین سوئیچ ولتاژ 3.3 یا 5 ولت برقرار هست یا خیر؟اطراف I/O ولتاژهای 3.3 و 5 ولت برقرار هستند یا خیر؟با اتصال پایه های کریستال 32KHz مادربرد روشن می شود یا خیر؟هنگام روشن شدن با روشی که فرمودین Vcore برقرار هست یا خیر؟اگه دیباگر دارید کد دیباگر رو هم لطف کنید
منتظر اعلام نتیجه
موفق باشید

ممنونم دوست عزیز
این قسمت رو متوجه نشدم
سر پین سوئیچ ولتاژ 3.3 یا 5 ولت برقرار هست یا خیر؟
ایا منظور همون قسمتی که در تصویر پست اول گذاشتم هست.منظورم سوکت های power sw و reset و HDD و... قرار میگیرن هست؟
ممنون



[غفور]

تقریبا میشه گفت مشکل از همون اسن چون منم دقیقا همین مشکل با مادربرد دیگه ای داشت ولی من با ولتاژگبری آیسی pwm مادربرد روشن می شد و با تعویض آن مشکل برطرف شد./.



[ITE-1983]

تقریبا میشه گفت مشکل از همون اسن چون منم دقیقا همین مشکل با مادربرد دیگه ای داشت ولی من با ولتاژگبری آیسی pwm مادربرد روشن می شد و با تعویض آن مشکل برطرف شد./.

درود اقای غفور عزیز
واضحتر میتونید توضیح بدید.
خیلی ممنونم



[cybernova]

دوست خوبم
منظورم از پین سوئیچ ،پین هایی هست که کلید روشن کردن کامپیوتر بهش وصل می شه که باید یکی از مقادیر ذکر شده رو داشته باشه و همچنین هر دو پین با گراند شورتی نداشته باشن ( فقط یکی از پین ها به گراند وصل باشد ) که احتمال زیاد پین سوئیچ مشکلی نداره .با توجه به نبود مقدار 5 ولت روی قسمت های ولتاژگیری شده و خود ولتاژها که نرمال نیستن ایراد محتمل می تونه از I/O باشه .اگه مقدور هست شماره I/O رو بنویسید
موفق باشید



[ITE-1983]

دوست خوبم
منظورم از پین سوئیچ ،پین هایی هست که کلید روشن کردن کامپیوتر بهش وصل می شه که باید یکی از مقادیر ذکر شده رو داشته باشه و همچنین هر دو پین با گراند شورتی نداشته باشن ( فقط یکی از پین ها به گراند وصل باشد ) که احتمال زیاد پین سوئیچ مشکلی نداره .با توجه به نبود مقدار 5 ولت روی قسمت های ولتاژگیری شده و خود ولتاژها که نرمال نیستن ایراد محتمل می تونه از I/O باشه .اگه مقدور هست شماره I/O رو بنویسید
موفق باشید

سلام
شماره IO
NCT6776F می باشد
ممنون
