مشکل: مشکل روشن شدن خودکار مادربورد foxconn مدل g31mv

[farsarr]

دوستان گرامی این مادربورد اومده واسه تعمیر و یکسره روشن میشه و cpu هم داغ نمیکنه ولتاژ vcore رو هم نداره !!!

از کجا شروع کنم به کجا برسم؟

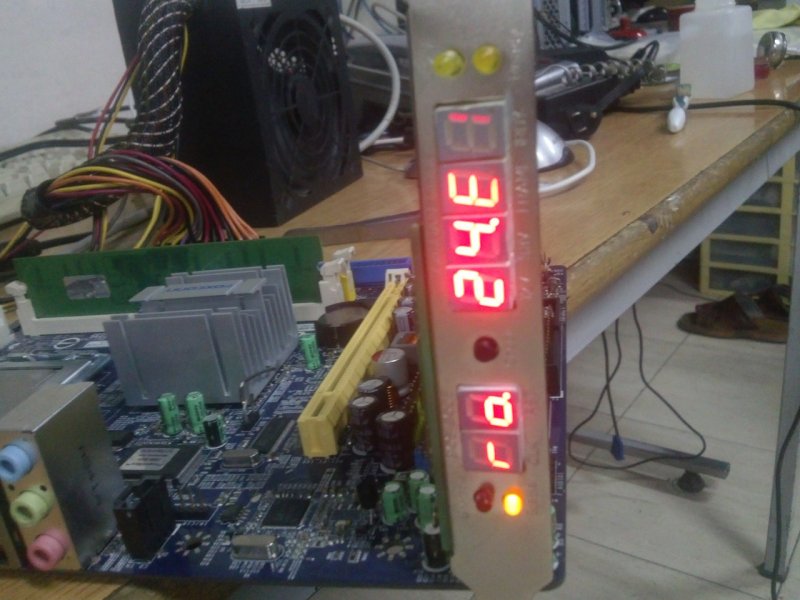

کد دیباگر هم اینو میده درجا no میزنه و چذاغ کلاک هم روشن نمیشه و rst هم روشنه



مشخصات i\o هم اینه :
ITE
it8718f-s
0839-gxs
nema9ma L

چندتا i\o دارم که کدشون it8718f-s هست ولی سطر های پایین فرق می کنه اگه با این مدل عوض کنم مشکلی که نداره؟



[farsarr]

بایوس هم زدم ولی فرقی نکرد



[AMD]

روی چیپ شمالی فشار میارید کد تغییری میکنه ؟



[farsarr]

روی چیپ شمالی فشار میارید کد تغییری میکنه ؟

امتحان نکردم فردا اونم یه تست می کنم .

ولی اینکه هم خودکار سوئیچ میشه هم vcore نداره گیج کننده شده



[AMD]

امتحان نکردم فردا اونم یه تست می کنم .

ولی اینکه هم خودکار سوئیچ میشه هم vcore نداره گیج کننده شده

این موارد هم چک کنید و اطلاع بدید
ولتاژ روی چیپ i/o
ولتاژ ماسفت های vrm cpu
حرارت چیپ های صدا و شبکه



[cybernova]

دوست خوبم
ابتدا مادربرد رو شستشو داده و وضعیت جامپرهای رو برد رو بررسی کنید .کلیر سیموس کرده و ترجیحا بایوس رو پروگرام کنید .با پاور و CPU و رم دبگه ای تست کنید .معمولا اوتوسوئیچ شدن می تونه از I/O و یا قطعات اطراف پین پاور و همچنین معیوب بودن پل جنوبی باشه .ولتاژ قسمتهای مختلف رو اعلام کنید تا محدوده عیب مشخص بشه .
موفق باشید .



[farsarr]

تو پست اول پرسیدم : مشخصات i\o هم اینه :
ITE
it8718f-s
0839-gxs
nema9ma L

چندتا i\o دارم که کدشون it8718f-s هست ولی سطر های پایین فرق می کنه اگه با این مدل عوض کنم مشکلی که نداره؟

اینم جواب بدین ممنون میشم.

خازن های اطراف چیپ شمالی اکثرشون تو تست بازر بوق میزنن !!! مشکلی داره ؟



[farsarr]

ولتاژ گیری هم کردم که به این صورت بود.

کریستال پل جنوبی 0.3 و 0.4 ولت رو روی پایه هاش بود

اطراف چیپ جنوبی روی smd ها ولتاژ 3.3 و 5 رو داشتم

روی i\o 2.5 و 3.3 و 5 ولت وجود داشت البته روش صحیح ولتاژ گیری i\o رو نمیدونم به شکلی هست و من شانسی چندتا پایشو ولتاژگیری کردم

توی مدار pwm هم ولتاژ 12 رو روی درین Q1 و خازن ورودی داشتم

سورس و گیت Q1 ولتازژ در حد صدم (تقریبا صفر) بود

Q2 هم کلا ولتاژ نداشتم

سلف خروجی هم ولتاژ نداشت

اطراف ic pwm هم ولتاژ 12 وجود داشت



[cybernova]

تو پست اول پرسیدم : مشخصات i\o هم اینه :
ITE
it8718f-s
0839-gxs
nema9ma L

چندتا i\o دارم که کدشون it8718f-s هست ولی سطر های پایین فرق می کنه اگه با این مدل عوض کنم مشکلی که نداره؟

اینم جواب بدین ممنون میشم.

خازن های اطراف چیپ شمالی اکثرشون تو تست بازر بوق میزنن !!! مشکلی داره ؟

دوست خوبم
در مورد I/O ترجیحا باید همه سطرها یکی باشن .شاید در برخی شماره ها سیستم بالا بیاد ولی بعضی قسمت ها درست کار نمی کنند .بدون وجود CPU در تست بازر بوق اگه بزنه احتمال معیوب بودنش هست .



[A R A S H]

سلام ایسی هایی که با شماره IT8718F-S شروع میشه و سطر بعد هم با حروف GXS شروع بشه مشابه هستن
