مشکل داشتن با تشخیص پایه های ورودی آداپتور تلفن سینوس 53

[farzad.]

با سلام

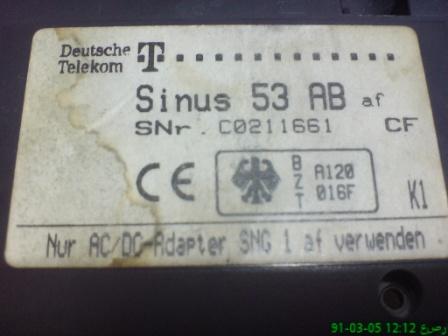

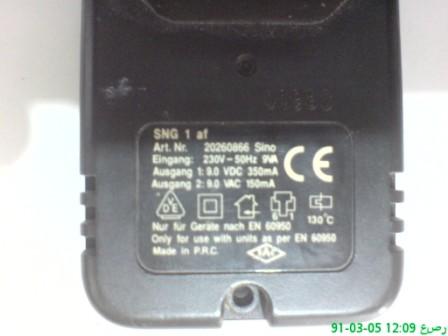

مشتری برام تلفن سینوس 53(sinus 53 ab)آورده که آداپتورش سوخته بود ومشتری هم سوکت انتهای آداپتور رو که به تلفن وصل میشه بریده ودور انداخته!!!روی بدنه آداپتور نوشته که دوتا خروجی 9ولت داره یک جفت acویک جفتdcبه همین خاطر امکان این که تشخیص بدم کدوم پایه برد تلفن ثابت acوکدوم dcهست برام مقدور نیست.ممنون میشم رهنمییم کنید
با تشکر



[جمشيدا]

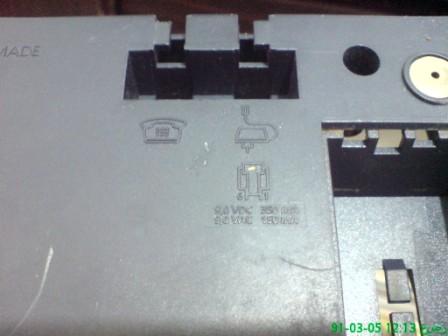

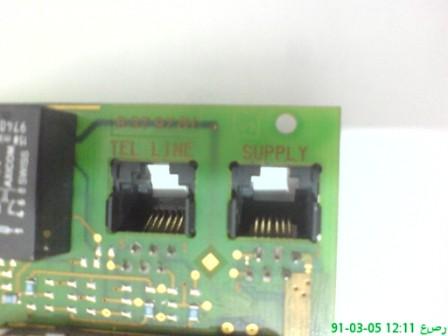

با ارسال عكس از برد sinus 53 ab و محل سوكت AC و DC به سايت

مي توان كمك كرد

چون من برد مذكور را نديده ام درخواست تصوير كردم

با تشكر

​



[farzad.]



[farah676]

با سلام
مشتری برام تلفن سینوس 53(sinus 53 ab)آورده که آداپتورش سوخته بود ومشتری هم سوکت انتهای آداپتور رو که به تلفن وصل میشه بریده ودور انداخته!!!روی بدنه آداپتور نوشته که دوتا خروجی 9ولت داره یک جفت acویک جفتdcبه همین خاطر امکان این که تشخیص بدم کدوم پایه برد تلفن ثابت acوکدوم dcهست برام مقدور نیست.ممنون میشم رهنمییم کنید
با تشکر

عزیزم سیم آداپتور را از قمست ترانس کنده شده یا فقط سوکت 6 پین آن نیست
آیا ترانس قبلا باز شده ؟



[farzad.]

عزیزم سیم آداپتور را از قمست ترانس کنده شده یا فقط سوکت 6 پین آن نیست
آیا ترانس قبلا باز شده ؟

با سلام
سیم از قسمت سوکت شش پایه کنده شده وترنس رو خودم باز کردم و مطمئن هستم که ترانس سوخته



[farah676]

عزیزم به ترتیب زیر عمل کنید :

1-منفی 9 ولت
2-مثبت 9 ولت
3-آزاد
4-آزاد
5-متناوب AC 9Volt
5-متناوب AC 9 Volt



[farah676]

در تلفن های آلمانی ولتاژ متناوب مربوط به بخش شارژ باطری است که در سینوس 53 در قسمتی که آنتن بر روی برد لحیم شده یک پل دیود وجود دارد که مربوط به این قسمت است و از این راه میتوانید مسیر را پیدا کنید
ولتاژ یکسو شده نیز توسط یک دیود به آی سی رگلاتور 5 ولتی متصل است که رگلاتور فوق در زیر میکروفون بخش پایه ( بیس) قرار دارد



[mojia007]

سلام
طاعات مقبول حق

بنده 2عدد گوشی سینوس 43 و سینوس 53 به دستم رسیده که هر 2 اونها آداپتور برق ندارند و البته مدل 53 رو از طریق همین تاپیک با یکعدد آداپتور 10ولت وصل کردم ، اما ظاهراً 2تا از ترانزیستوراش سوخت که ظاهراً دیگه هیچ مشخصه ی روی اون معلوم نیست !
حالا من موندمو یه 53 سوخته و یه 43 ای که هیچ جای سایت در موردش بحث نشده ...:narahat:

ممنون میشم راهنماییم بفرمایید .



[Hamidrazavi6]

من یه سینوس ۵۴ دارم الانم بازش کردم تمیزش کنم خواستی بگو واست عکسش بدم. اینستا پیامم بده
Hamidrazavii



[Hamidrazavi6]

من یه تلفن سینوس ۵۴ دارم ولی آدابتور نداره، باید حتما آدابتوری بگیرم که دوتا ولتاژ ac و dc داشته باشه و به سوکت ۴ پایه وصل کنم یا فقط dc کفایت میکنه ؟
