مشکل آهسته شارژ شدن و شناخته نشدن توسط کامپیوتر تبلت لنوو A7600-H

Mamalraider

کاربر vip
کاربر
2020-02-29
68
54
سلام
به نظر می‌رسد دو موضوع را می‌بایست پیگیری بفرمایید:
۱- در بحث دیتا هرچند خودتون یه اشاره‌ای کردید؛ با این حال تاکیدا عرض میشه؛ طبق شماتیکی که در بالا ارایه دادید؛ در مسیر دیتای USB تا MT8382 یه فیلتر ESD به لوکیشن L1000 و پارت نامبر ICMEF112P350MFR قرار داره که احتمال آسیب دیدن دیودهای ESD داخلی‌ش زیاد هست. لذا ابتدا می‌بایست از سلامت این قطعه اطمینان کامل پیدا ‌کنید.

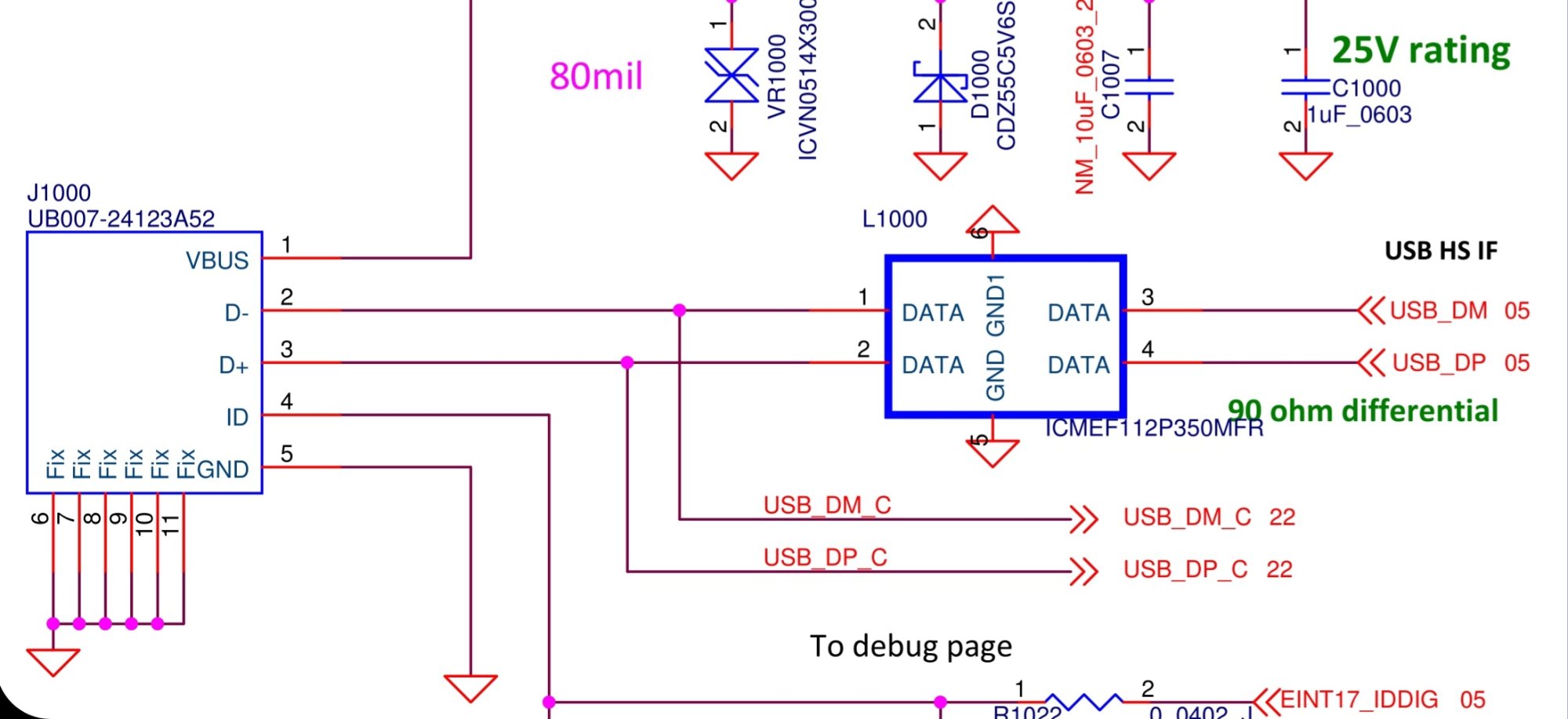

صفحه ۱۰ شماتیک:

مشاهده فایل‌پیوست 210938

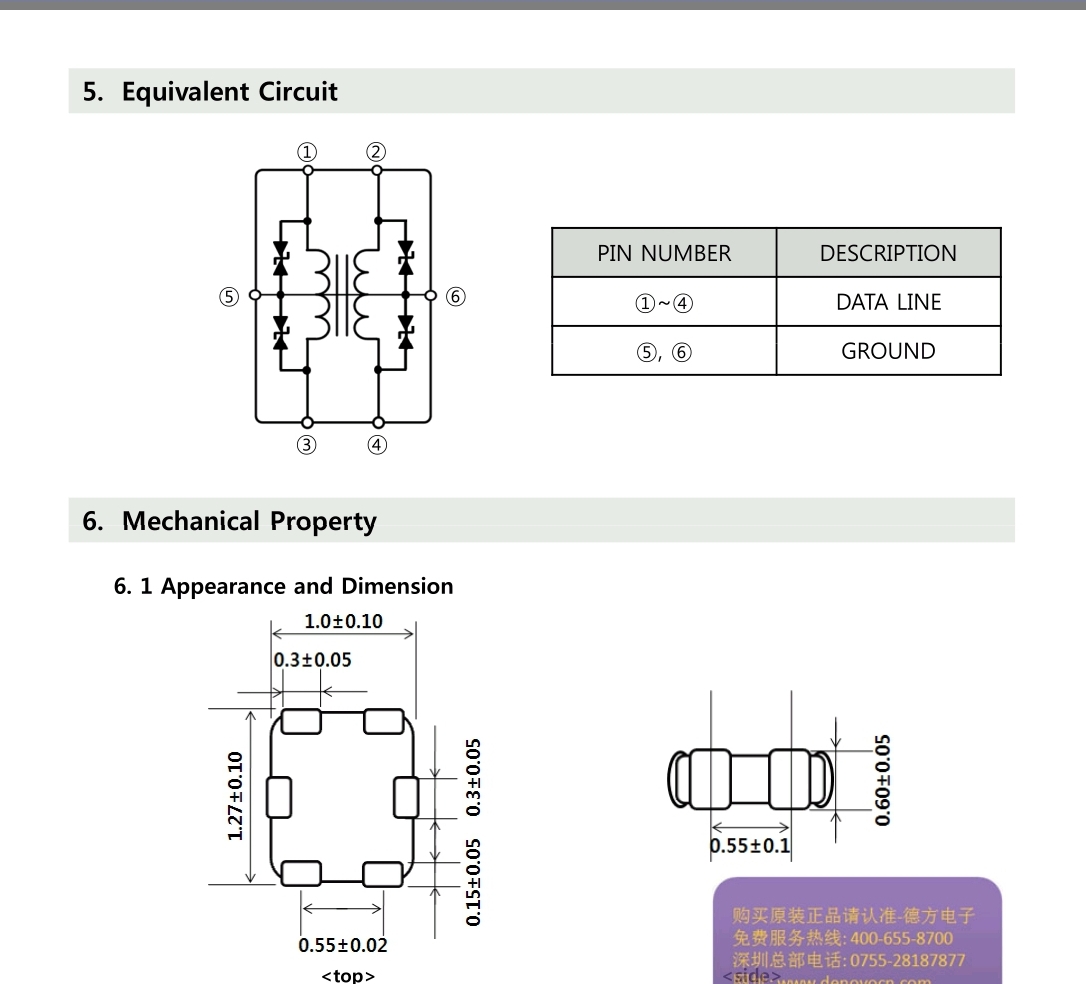

تصویر صفحه ۴ دیتاشیت ICMEF112P350MFR :

مشاهده فایل‌پیوست 210939

دیتاشیت ICMEF112P350MFR ضمیمه شد.

۲- اما ایراد دوم که در بحث شارژ باطری مطرح فرمودید؛ به نظر میرسه به I2C و کنترل شارژ برمیگرده.

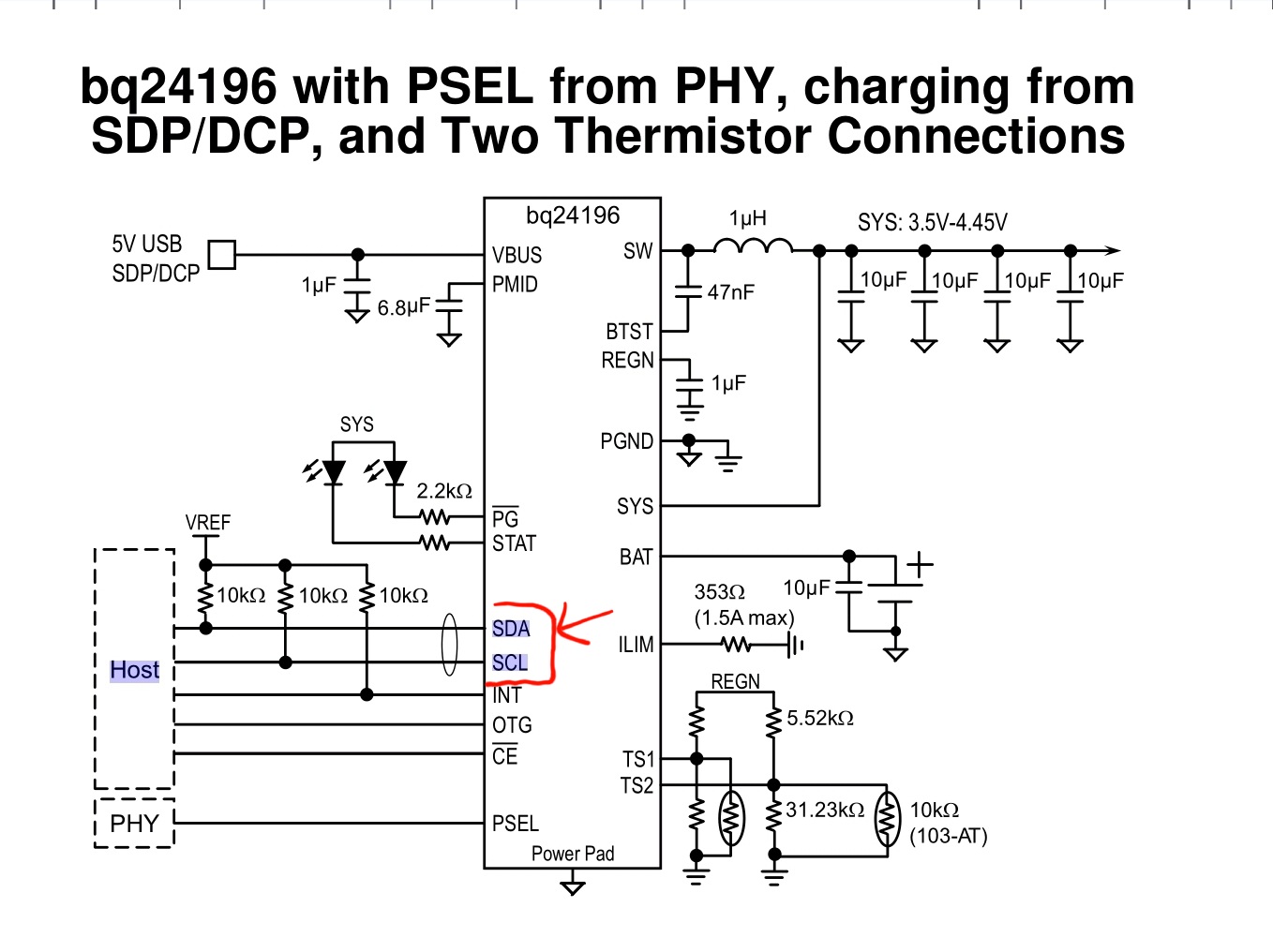

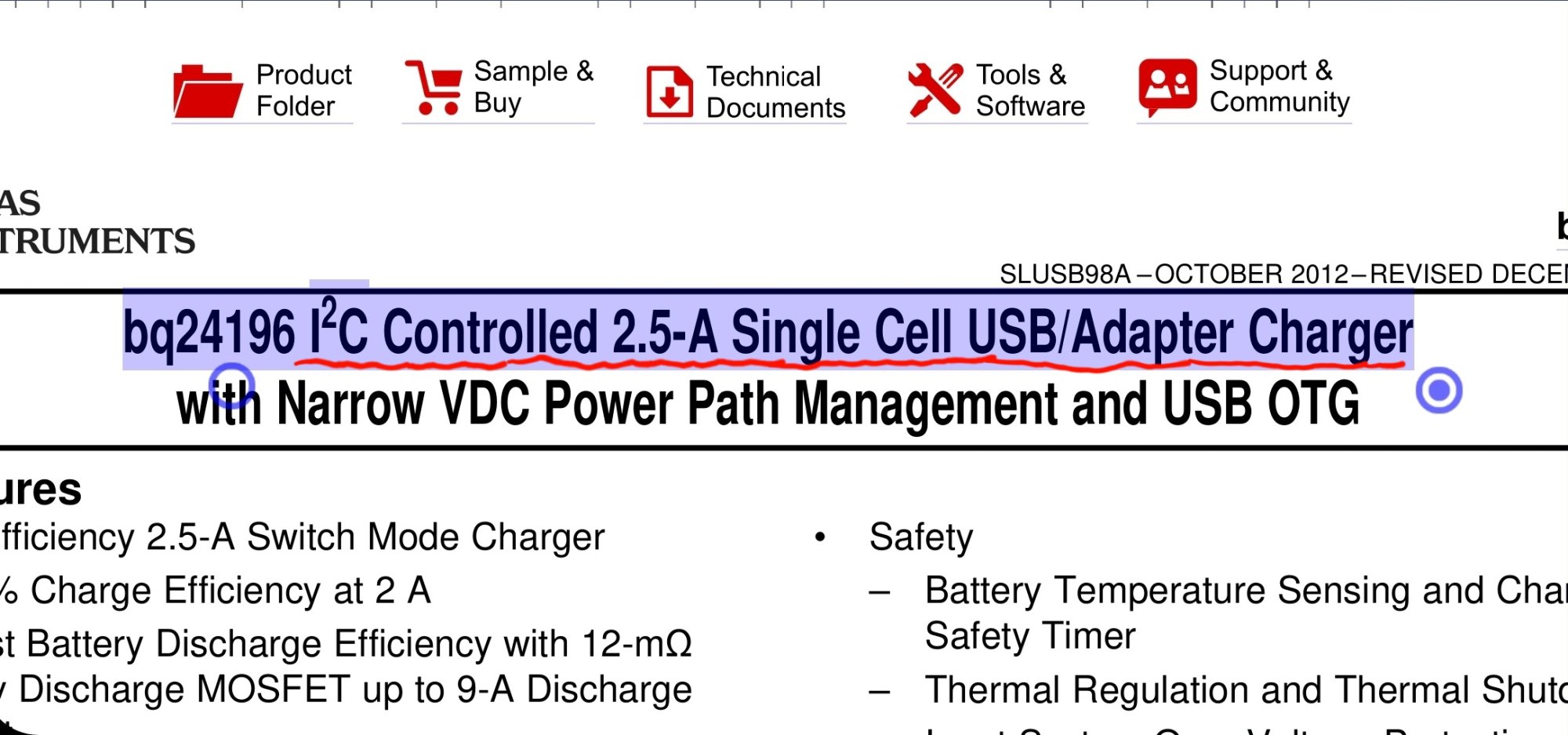

در تیتر صفحه اول دیتاشیت BQ24196 به صراحت به این موضوع اشاره کرده:

مشاهده فایل‌پیوست 210935

مشاهده فایل‌پیوست 210936

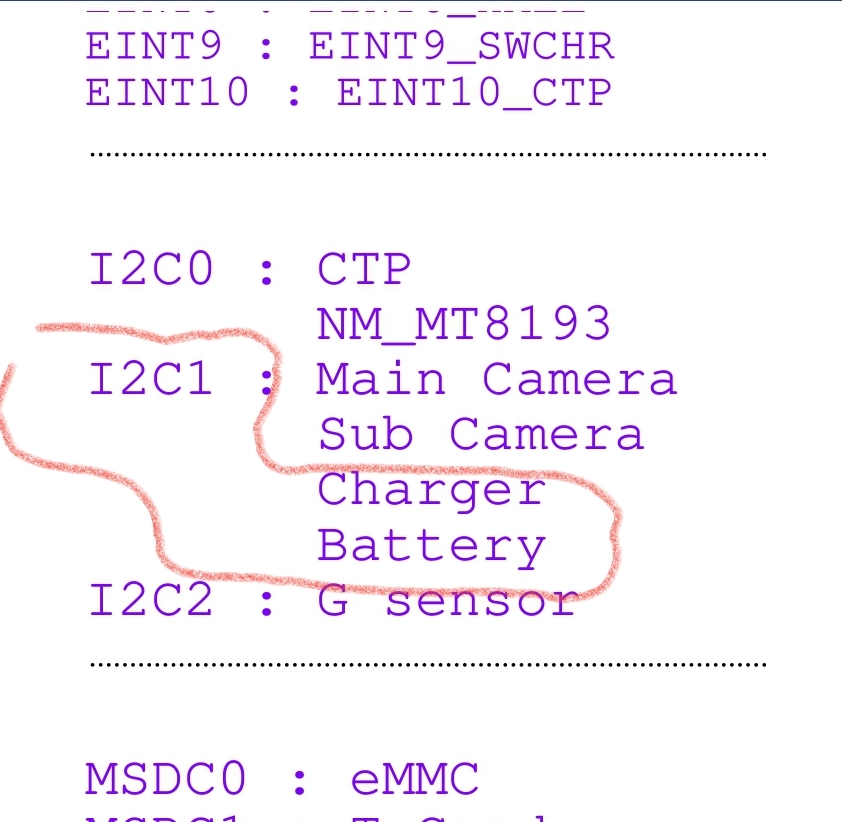

در صفحه ۵ شماتیک نیز به وظایف I2C1 اشاره شده:

مشاهده فایل‌پیوست 210937


لذا تصور میشه عدم شارژ با حداکثر آمپر، به نبود کنترل از سمت TM8382 برگرده. (پین‌های AD8 و AE7 این آیسی)
در ابتدا خیلی خیلی ممنونم بابت وقتی که گذاشتید. برای تست اون ESD مگه نباید روی تست دیود (یا بیزر) از دو طرف صدای بوق بیاد؟ الان دقیقاً همین حالت هست و فکر میکنم درست باشه این قطعه. مگر اینکه با این شرایطی که گفتم بازم این قطعه خراب باشه. من I2C1 رو چک کردم به نظرم درست بود چون Main Camera و Sub Camera قشنگ کار میکنن.

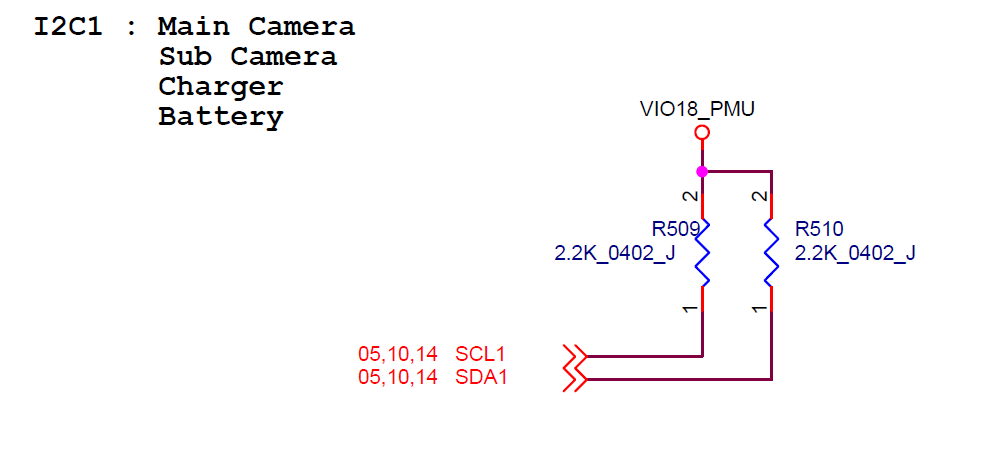

من بعد از I2C1 به لاین VIO18_PMU مشکوک هستم. توی عکس پیوست شده هم مشاهده کنید میبینید این لاین رو. اما نمیدونم این لاین برای چی هست و از کجا باید چکش کنم.


پیوست‌ها

  • 19.2 کیلوبایت بازدیدها: 31

infoshinfo

VIP+ افتخاری
کاربر +vip پلاس
vip
2010-02-07
844
1,439
برای تست اون ESD مگه نباید روی تست دیود (یا بیزر) از دو طرف صدای بوق بیاد؟ الان دقیقاً همین حالت هست و فکر میکنم درست باشه این قطعه. مگر اینکه با این شرایطی که گفتم بازم این قطعه خراب باشه

سلام
در خصوص تست فیلتر ESD می‌بایست طبق شماتیک ارایه شده، همانطور که فرمودید پایه‌های ۱ و ۳ و همچنین پایه‌های ۲ و ۴ بهم راه بده اما این همه‌ی موضوع نیست  و با توجه به وجود دیودهای دوطرفه موجود فی‌مابین پایه‌های فوق و پایه‌های ۵ و ۶ که GND هستند؛ با تست دیود نباید از هیچ طرفی پایه‌های ۵‌ و ۶ به پایه‌های ۱ تا ۴ راه بده.
بهتره پس از خارج کردن فیلتر مذکور از مدار این تست رو انجام بدید تا از سلامت قطعه اطمینان کامل پیدا ‌کنید.
این نکته هم فراموش نشه که برای تست، بصورت موقت می‌تونید فیلتر مذکور رو از مدار خارج و با ارتباط محل هر یک از پایه‌های ۱ به ۳ ، همچنین ۲ به ۴ بر روی برد، تست شناسایی USB در رایانه رو انجام بدید؛ اما همانطور که در بالا عرض شد؛ این‌کار موقتی و فقط برای تست هست و بدون این فیلتر، سیستم در مقابل ولتاژ‌های گذرا به شدت آسیب‌‌پذیر خواهد بود.






من I2C1 رو چک کردم به نظرم درست بود چون Main Camera و Sub Camera قشنگ کار میکنن.
من بعد از I2C1 به لاین VIO18_PMU مشکوک هستم. توی عکس پیوست شده هم مشاهده کنید میبینید این لاین رو. اما نمیدونم این لاین برای چی هست و از کجا باید چکش کنم.

اگر بر اساس این تحلیل بخواهیم برآورد کنیم؛ همانطور که خودتون در تصویر پست قبل آوردید؛ در VIO18_PMU هم Main Camera و Sub Camera قشنگ کار میکنن؛ لذا اظهار نظر در این خصوص رو به همکاران واگذار می‌کنم و بهتر منتظر نظر اساتید محترم باشید.
ضمنا اگر به صفحه ۹ شماتیک مراجعه بفرمایید؛ VIO18_PMU در واقع خروجی پایه J12 آیسی MT6323A هست که دیتاشیت مختصر این آیسی رو پیوست می‌کنم. با مطالعه این دیتاشیت به مطالب جالبی خواهید رسید.


پیوست‌ها

آخرین ویرایش:

ali hoshmand

کاربر vip
کاربر
2014-01-27
221
275
سلام
به نظر می‌رسد دو موضوع را می‌بایست پیگیری بفرمایید:
۱- در بحث دیتا هرچند خودتون یه اشاره‌ای کردید؛ با این حال تاکیدا عرض میشه؛ طبق شماتیکی که در بالا ارایه دادید؛ در مسیر دیتای USB تا MT8382 یه فیلتر ESD به لوکیشن L1000 و پارت نامبر ICMEF112P350MFR قرار داره که احتمال آسیب دیدن دیودهای ESD داخلی‌ش زیاد هست. لذا ابتدا می‌بایست از سلامت این قطعه اطمینان کامل پیدا ‌کنید.

صفحه ۱۰ شماتیک:

مشاهده فایل‌پیوست 210938

تصویر صفحه ۴ دیتاشیت ICMEF112P350MFR :

مشاهده فایل‌پیوست 210939

دیتاشیت ICMEF112P350MFR ضمیمه شد.

۲- اما ایراد دوم که در بحث شارژ باطری مطرح فرمودید؛ به نظر میرسه به I2C و کنترل شارژ برمیگرده.

در تیتر صفحه اول دیتاشیت BQ24196 به صراحت به این موضوع اشاره کرده:

مشاهده فایل‌پیوست 210935

مشاهده فایل‌پیوست 210936

در صفحه ۵ شماتیک نیز به وظایف I2C1 اشاره شده:

مشاهده فایل‌پیوست 210937


لذا تصور میشه عدم شارژ با حداکثر آمپر، به نبود کنترل از سمت TM8382 برگرده. (پین‌های AD8 و AE7 این آیسی)
در صورت وجود این قطعه باید دو پایه به گراند راه بدهد و دو پایه روبرو به هم راه بدهد میتونید بردارید لاینها رو جامپر کنید و تست کنید در صورت اوکی بودن جایگزین


infoshinfo

VIP+ افتخاری
کاربر +vip پلاس
vip
2010-02-07
844
1,439

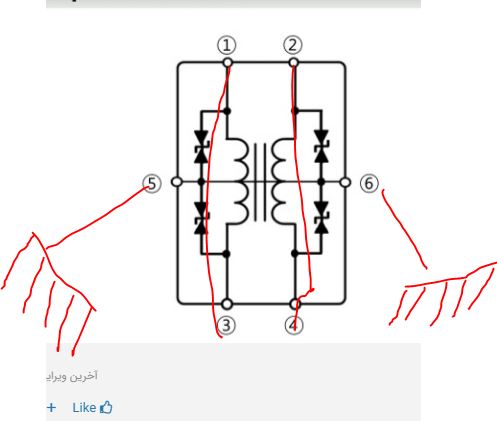

در صورت وجود این قطعه باید دو پایه به گراند راه بدهد

سلام و ارادت
البته درست متوجه فرمایش شما نشدم که منظورتان از دو پایه کدام یک از پایه‌های ۱ تا ۶ است. اما بطور کلی می توان گفت، بر خلاف دیود یکطرفه ‌که هنگام تست با تستر دیود، از یکطرف راه داده ولی از طرف مخالف راه نمی‌دهد؛ دیود‌های دوطرفه هنگام تست از هیچ طرفی راه نمی‌دهد.
بهترین حالت تست این قطعه، خارج از مدار است.
طبق تصویر پیوست؛ در مسیر هر یک از پایه‌های ۱ تا ۴ یک دیود دوطرفه ببین این پایه‌ها با پایه‌های ۵ و ۶ (GND) وجود دارد؛ لذا طبیعتا نباید از هیچ طرفی راه بدهد (چه پایه‌های ۵ و ۶ به پایه‌های ۱ تا ۴ و چه پایه‌های ۱ تا ۴ به پایه‌های ۵ و ۶). در غیر اینصورت دیودهای داخلی فیلتر ESD مذکور معیوب است.


آخرین ویرایش:

Mamalraider

کاربر vip
کاربر
2020-02-29
68
54
سلام و ارادت
البته درست متوجه فرمایش شما نشدم که منظورتان از دو پایه کدام یک از پایه‌های ۱ تا ۶ است. اما بطور کلی می توان گفت، بر خلاف دیود یکطرفه ‌که هنگام تست با تستر دیود، از یکطرف راه داده ولی از طرف مخالف راه نمی‌دهد؛ دیود‌های دوطرفه هنگام تست از هیچ طرفی راه نمی‌دهد.
بهترین حالت تست این قطعه، خارج از مدار است.
طبق تصویر پیوست؛ در مسیر هر یک از پایه‌های ۱ تا ۴ یک دیود دوطرفه ببین این پایه‌ها با پایه‌های ۵ و ۶ (GND) وجود دارد؛ لذا طبیعتا نباید از هیچ طرفی راه بدهد (چه پایه‌های ۵ و ۶ به پایه‌های ۱ تا ۴ و چه پایه‌های ۱ تا ۴ به پایه‌های ۵ و ۶). در غیر اینصورت دیودهای داخلی فیلتر ESD مذکور معیوب است.

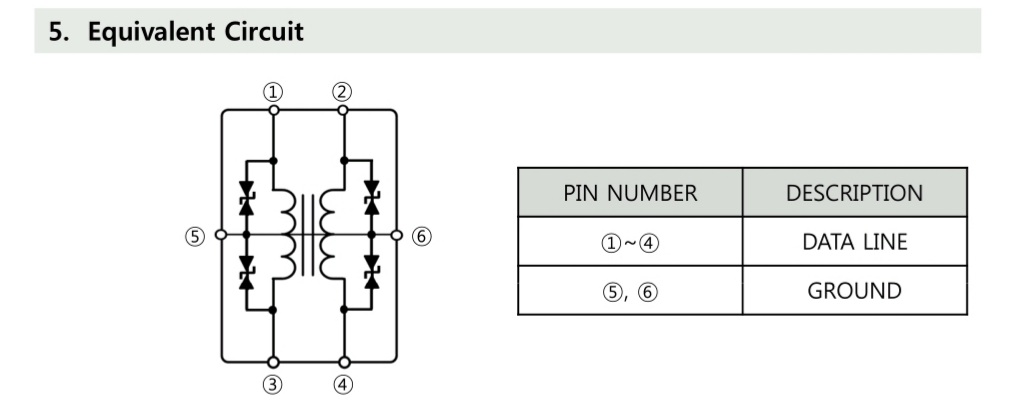

مشاهده فایل‌پیوست 211028
این قطعه رو تست کردم و سالم بود حتی قطعه رو برداشتم و لاین های دیتارو سیمکشی کردم بازم نشد.
آیا این طبیعی هست که با تست دیود لاین دیتای D+ نسبت به زمین حدود ۰.۷۸۹ میندازه اما لاین دیتای منفی نسبت به زمین هیچ عددی نمیندازه؟
فکر کنم مقاومتش خیلی خیلی زیاده نسبت به زمین


ali hoshmand

کاربر vip
کاربر
2014-01-27
221
275
این قطعه رو تست کردم و سالم بود حتی قطعه رو برداشتم و لاین های دیتارو سیمکشی کردم بازم نشد.
آیا این طبیعی هست که با تست دیود لاین دیتای D+ نسبت به زمین حدود ۰.۷۸۹ میندازه اما لاین دیتای منفی نسبت به زمین هیچ عددی نمیندازه؟
فکر کنم مقاومتش خیلی خیلی زیاده نسبت به زمین
با سلام بله لاینها باید نسبت به زمین اهم بدن ولی مدیاتک خیلی ظعیفه و اینجور ایرادها شایع هست مثلا گوشی g532f زیاد دیدم میکروفون از کار میفته از cpu isji
