مشابه یا خود ماسفت پاور گرین 550w

[Akaf.sadegh]

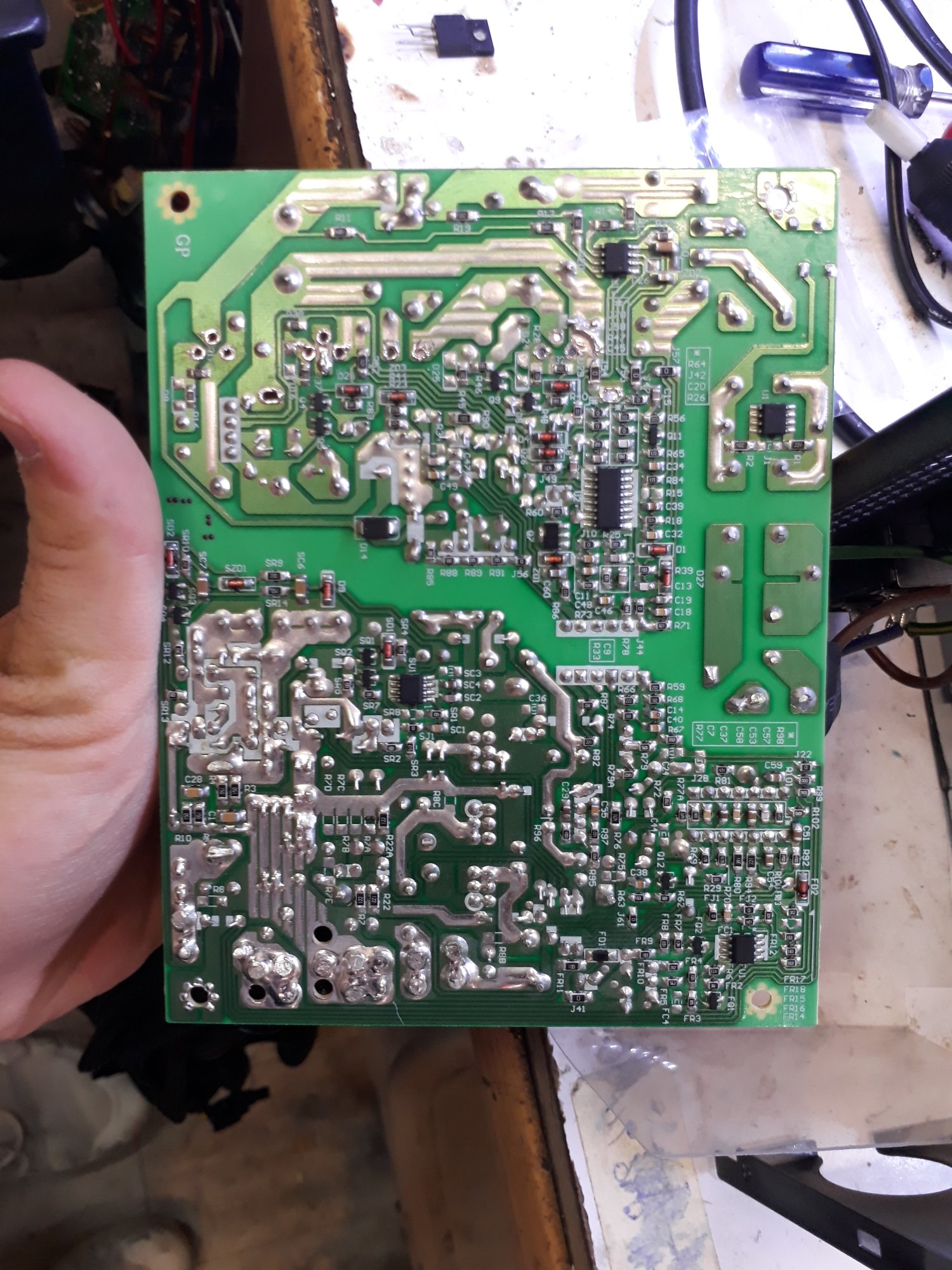

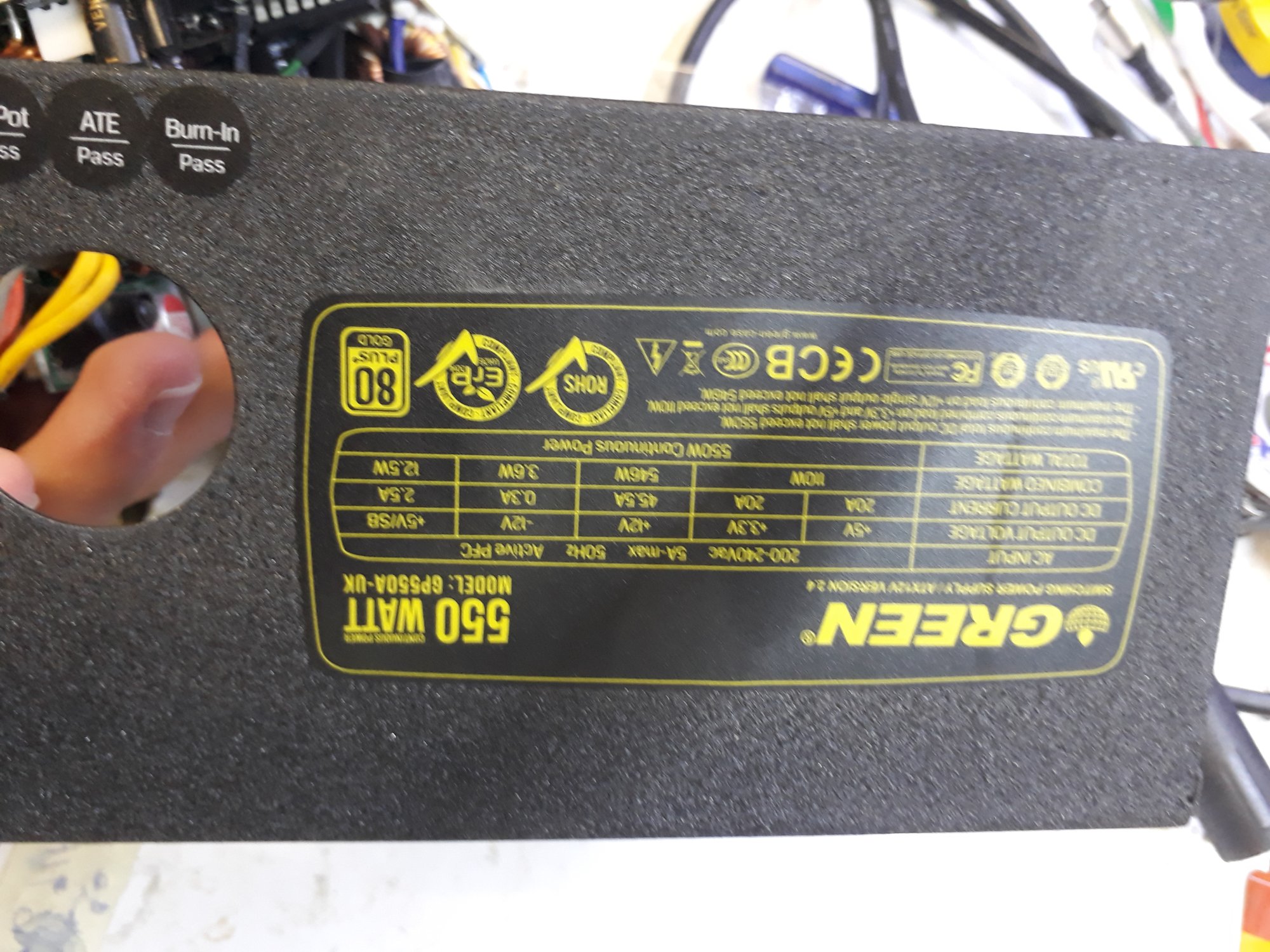

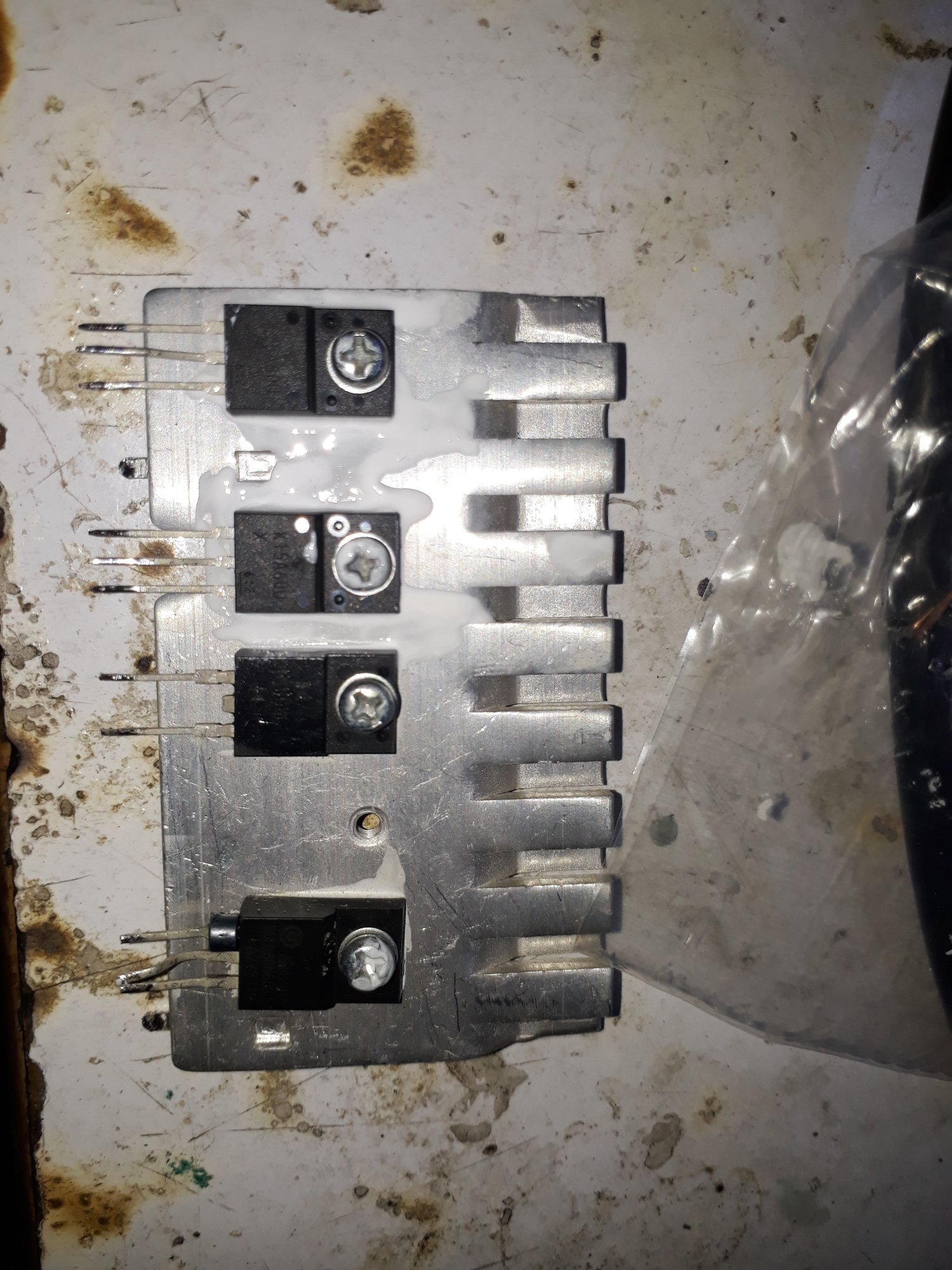

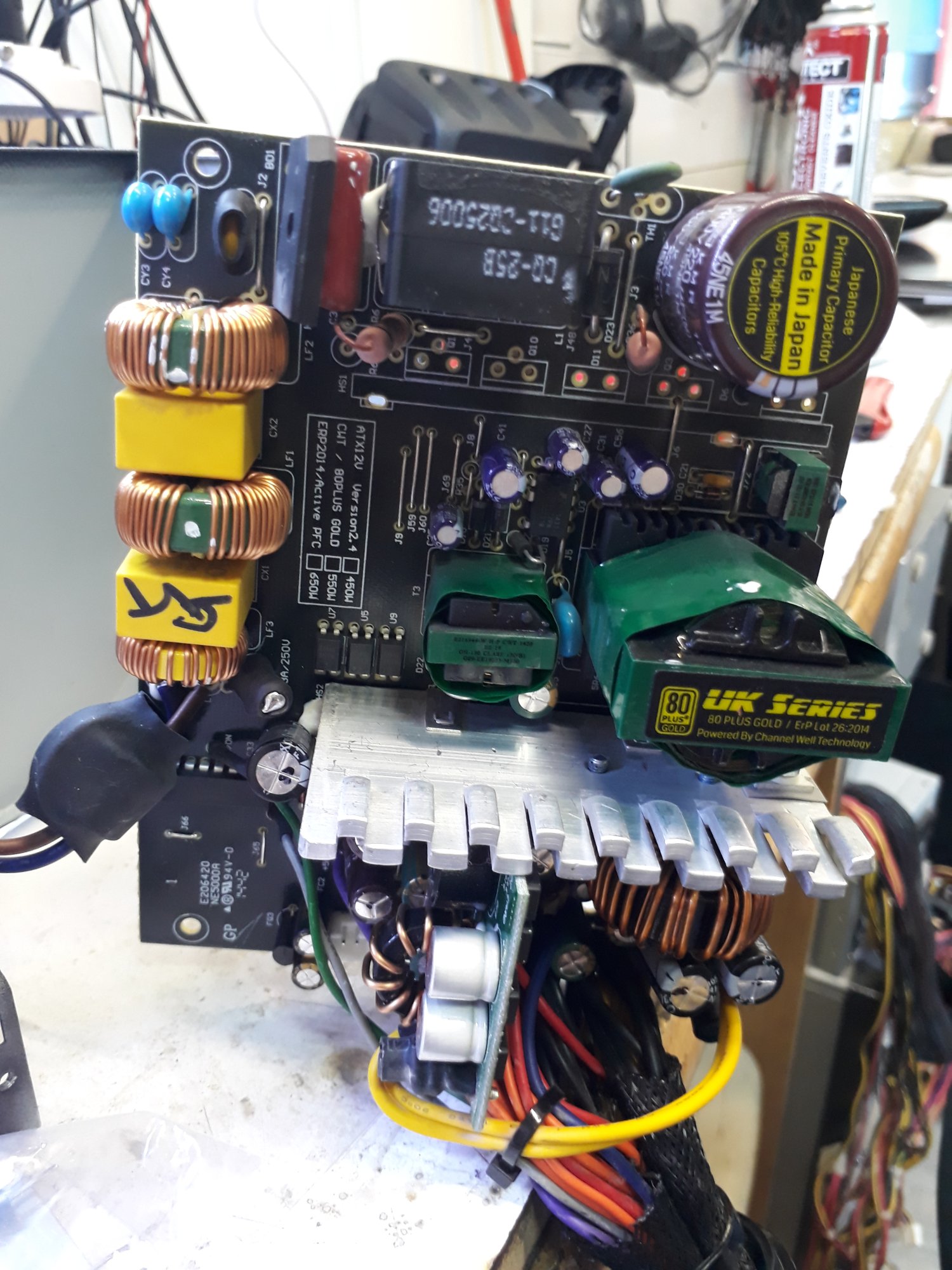

سلام دوستان خسته نباشید یک عدد پاور گرین gp 550a-uk دو عدد ماسفت توی هیت سینک اول سوخته بود به شماره sgf380n60sj که من datasheet را پیدا نکردم ولی یک عدد مشابه پیداکردم و طبق همون ماسفت k15a60u را جایگزینش کردم و بعد از وصل کردن به برق ۵ ولت استندبای و ۳.۳ ولت برای pson را موجود داشتم ولی وقتی که با پاور تستر وصل کردم ۲ عدد ماسفت من مجدد سوخت ممنون میشم راهنماییم کنید.



[Akaf.sadegh]

دوستان کسی نظری نداره؟



[bardia.t]

دوست گرامی اگر با جاگزین کردن این موس فت ها بلافاصله سوختن یا جای دیگه هنوز مشکل داره یا مثبت و منفی موس فت ها فرق میکنه وگرنه نباید سریع بسوزه



[Akaf.sadegh]

نه جفت ماسفت ها n کانال هستن(یک عدد ماسفت سالم با همان پارت ماسفت های سوخته ،هم روی همون هیت سینک هست که با مولتی متر تست کردم n کانال بود) ،و وقتی که به پاور تستر وصل کردم led ۱۲ ولت کم نور روشن شد و دود از پاور بلند شد.



[Akaf.sadegh]

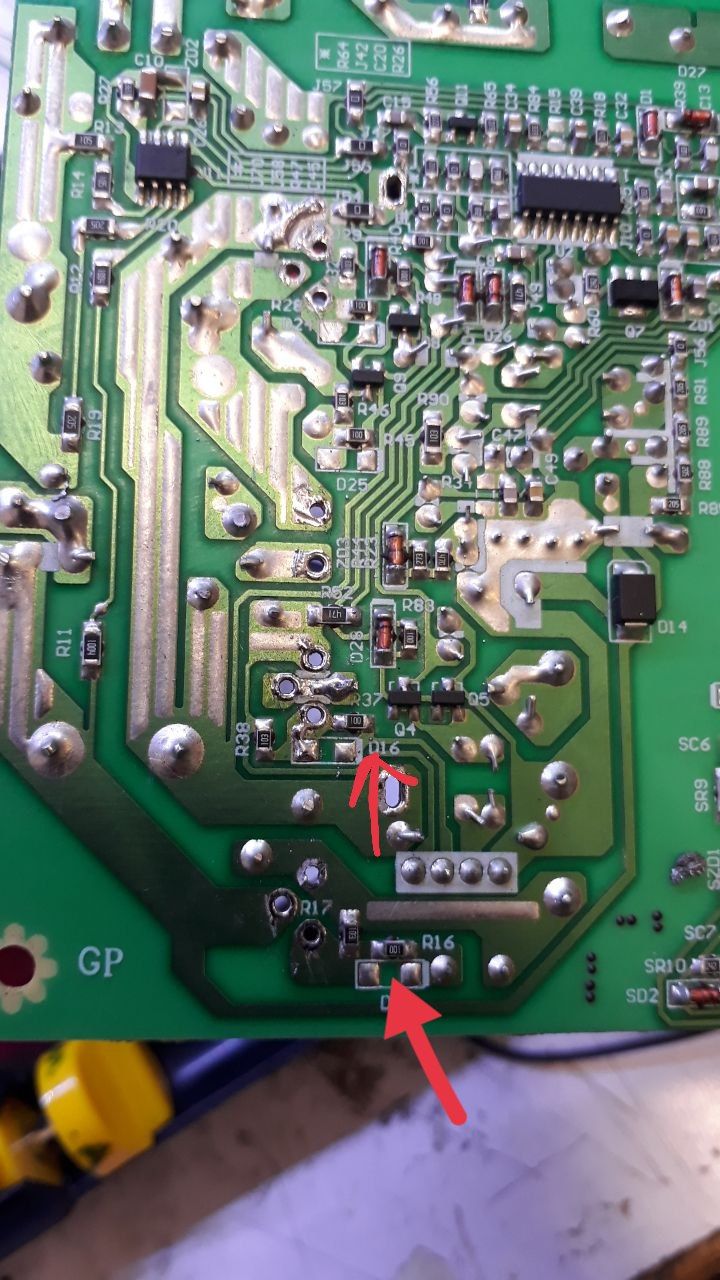

و چیز دیگه ای هم که هست وقتی موسفت هارا خارج می کردم دیدم بین سورس و گیت هر ۲ تا ماسفت حدود اتصالی ۱۰ اهم هست که بعد از بررسی متوجه شدم به خاطر این ۲ تا مقاومت ۱۰ اهم هست.حالا نمی دونم عادی هست یا نه.



[mazmaz1]

سلام
SGF380N60SJ
مشخصات ولتاژ و جریانش 11 آمپر 600 ولت هستش
شما 20N60 ارجینال بگذارید باید جواب بده
اما خرابی دیود دمپر و قطع شدن خازن های روی این ماسفت ها یا نشتی چوک هم میتونه باعث سوختن بشه
در ضمن درایور های ماسفت رو هم چک کنید آی سی PWM یا ترانزیستور های راه انداز



[mazmaz1]

نه جفت ماسفت ها n کانال هستن(یک عدد ماسفت سالم با همان پارت ماسفت های سوخته ،هم روی همون هیت سینک هست که با مولتی متر تست کردم n کانال بود) ،و وقتی که به پاور تستر وصل کردم led ۱۲ ولت کم نور روشن شد و دود از پاور بلند شد.

فقط چک کنید که دیود داخلی داره یا نه

و چیز دیگه ای هم که هست وقتی موسفت هارا خارج می کردم دیدم بین سورس و گیت هر ۲ تا ماسفت حدود اتصالی ۱۰ اهم هست که بعد از بررسی متوجه شدم به خاطر این ۲ تا مقاومت ۱۰ اهم هست.حالا نمی دونم عادی هست یا نه.

بله طبیعی هستش برای محدودیت ولتاژ روی گیت



[Akaf.sadegh]

سلام
SGF380N60SJ
مشخصات ولتاژ و جریانش 11 آمپر 600 ولت هستش
شما 20N60 ارجینال بگذارید باید جواب بده
اما خرابی دیود دمپر و قطع شدن خازن های روی این ماسفت ها یا نشتی چوک هم میتونه باعث سوختن بشه
در ضمن درایور های ماسفت رو هم چک کنید آی سی PWM یا ترانزیستور های راه انداز

سلام ممنون از راهنمایی عالی تون فقط تو توضیحات این دیتاشیتی که من از این ماسفت پیدا کردم زده Fast switching مشکلی نداره به جای اون 20n60 بزارم؟



[Akaf.sadegh]

فقط چک کنید که دیود داخلی داره یا نه

بله طبیعی هستش برای محدودیت ولتاژ روی گیت

و از کجا بفهمم دیود داخلی داره؟



[HS13&86]

و از کجا بفهمم دیود داخلی داره؟

درود،
بله 380N60 دیود هرزگرد داخلی داره.
