دانلود: مدار 100درصد عملی تستر دیود زنر

[farah676]

با عرض سلام

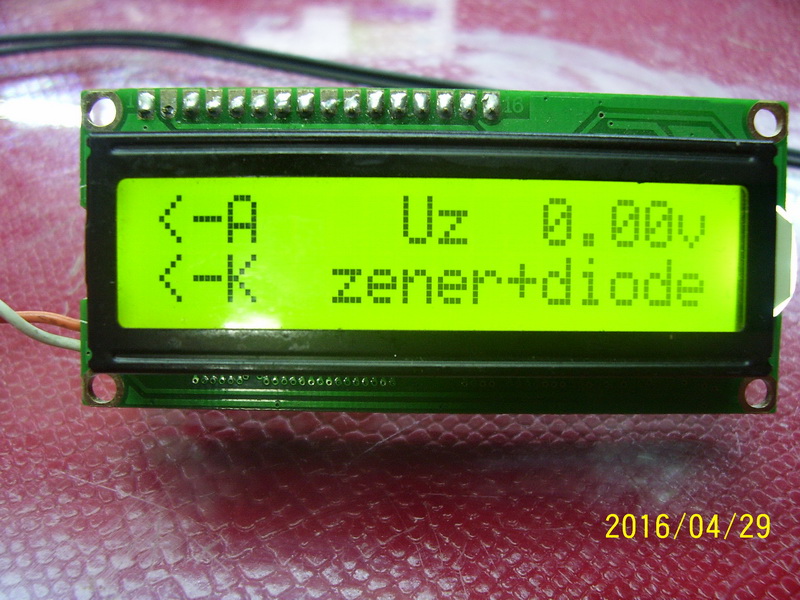

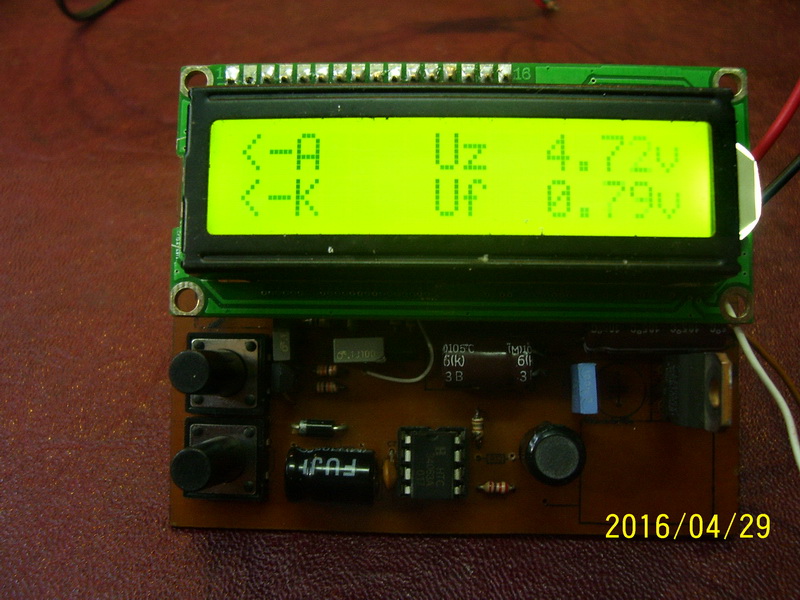

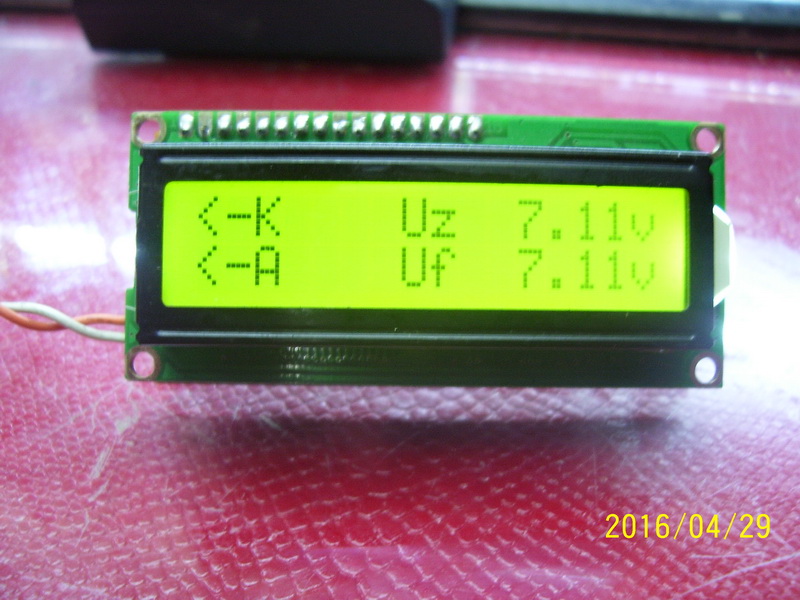

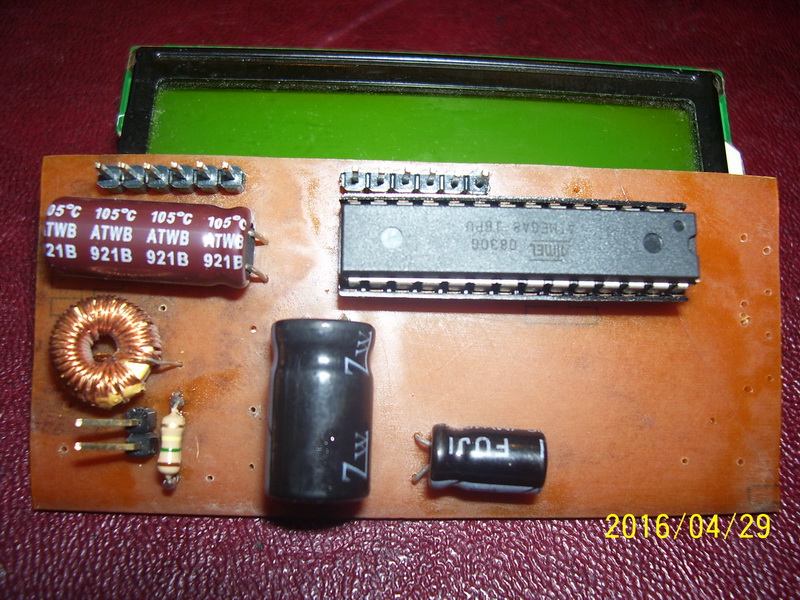

مدار عملی تستر دیود زنر با تشخیص اتوماتیک نوع دیود ( زنر - معمولی - شاتکی) و نمایش ولتاژ شکست دیود زنر تا محدوده 36 ولت
[hide]:stern_58::[/hide]

[hide]:11681:[/hide]​



[farah676]

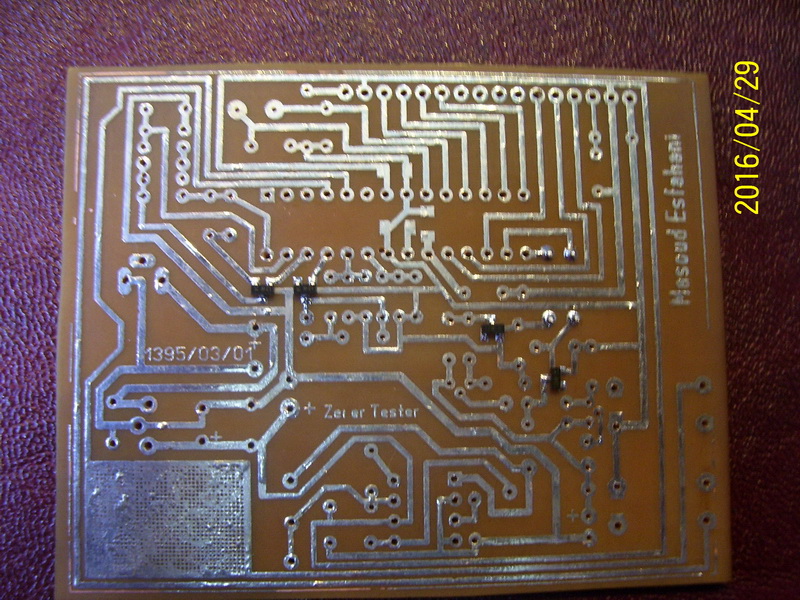

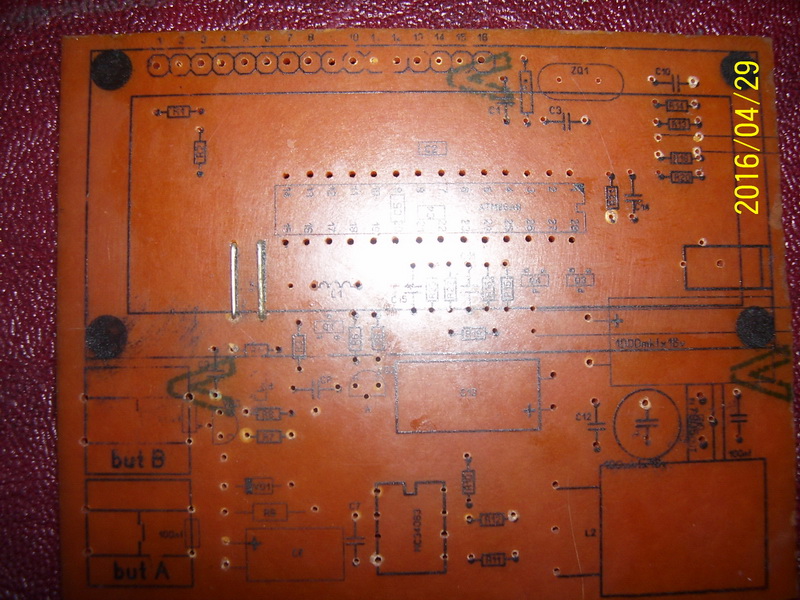

جهت سهولت ساخت PCB از قطعات معمولی استفاده کردم ، اگر امروز مشغله ای نداشته باشم ، مدار را ساخته و در صورت عدم اشتباه در ساخت PCB ، ارسال خواهم کرد



[farah676]

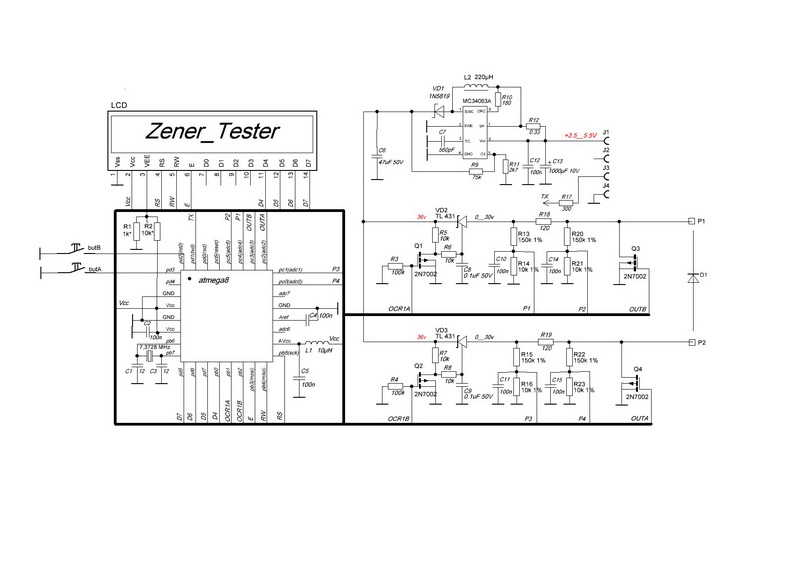

طرح تکمیل شده پست قبل
سلف در نقشه 220 میکر هانری نوشته شده ، از سلف 200 میکرو استفاده کنید و بجای خازن 47 میکرو 50 ولت از خازن 100 میکرو 50 ولت استفاده کنید و بجای مقاومت .33. میتوانید 3 عدد مقاومت 1 اهم بصورت موازی استفاده کنید با تغییرات فوق میتوانید دیود هایی تا رنج 40 ولت را تست کنید ( زنر)

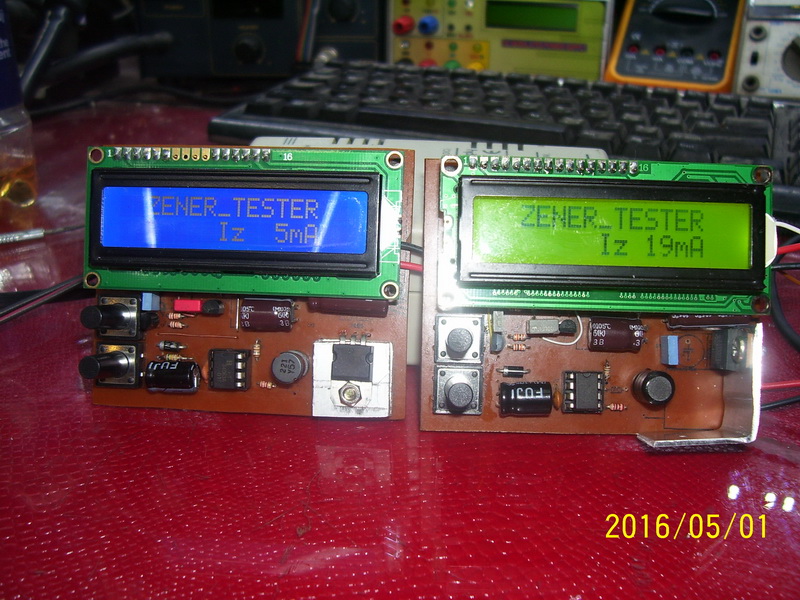

[hide]مدار دارای قابلیت تنظیم جریان از 3 میلی تا 30 میلی آمپر میباشد تا دقت اندازه گیری بالاتر رود . ....
در مدار فوق باید یک مقاومت اضافه کنم ( فراموش شده بود ) و برای مقاومت 0.33 باید از نوع SMD در نظر بگیرم
ولتاژ ورودی 9 ولت باید باشد[/hide]
[hide]::zvezdichki_bunny::[/hide]

[hide][/hide]​



[farah676]

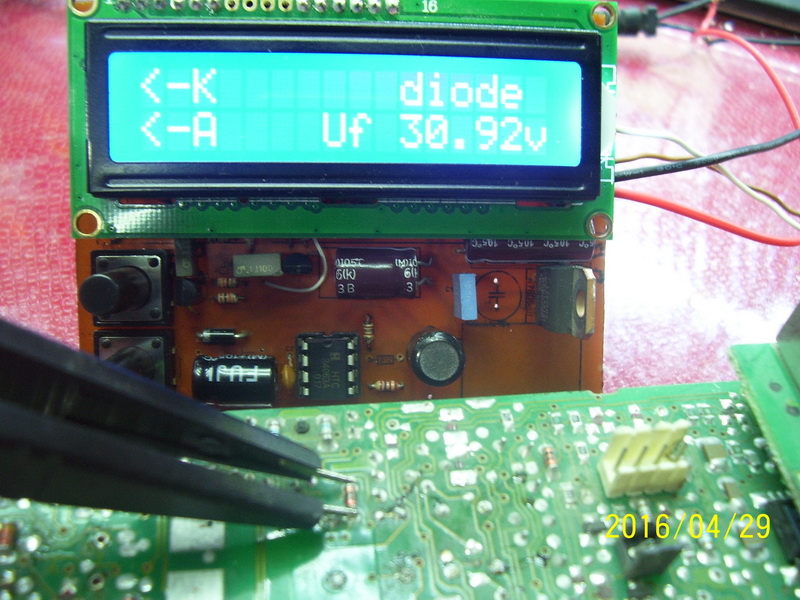

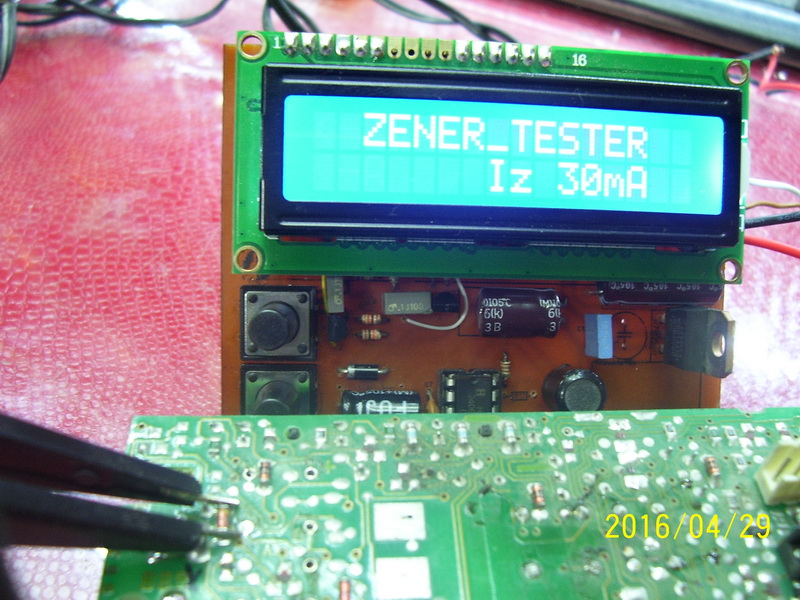

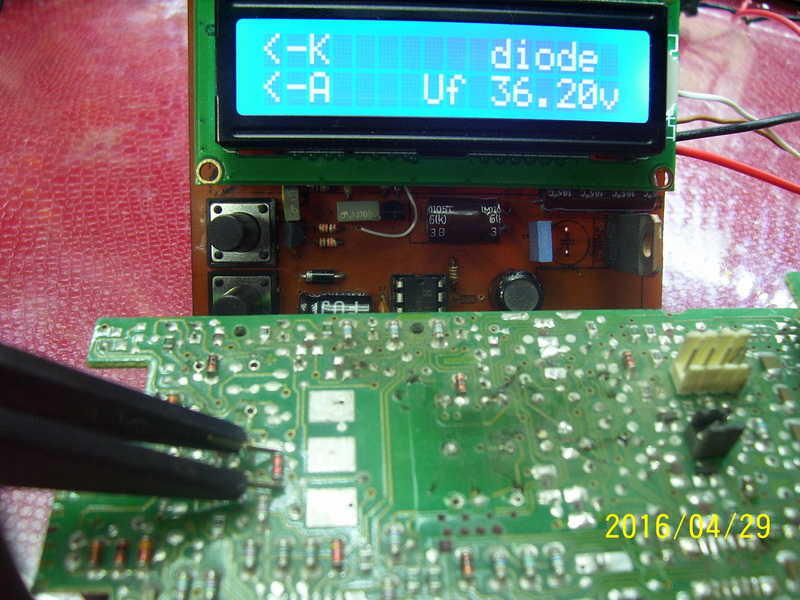

[hide]:khandehhhh:[/hide]با استفاده از پروب میتوانید دیود ها را بر روی مدار تست کنید و ولتاژ دیود های زنر را ببینید و نیز کاتد و آند را مشخص کنید و اگر هم دیود معمولی باشد ة براحتی مشخص میشود
استفاده خوب این دستگاه برای دیود های زنر که در اوراقی ها موجود است و شماره آن پاک و یا خوانا نیست ، میباشد



[farah676]

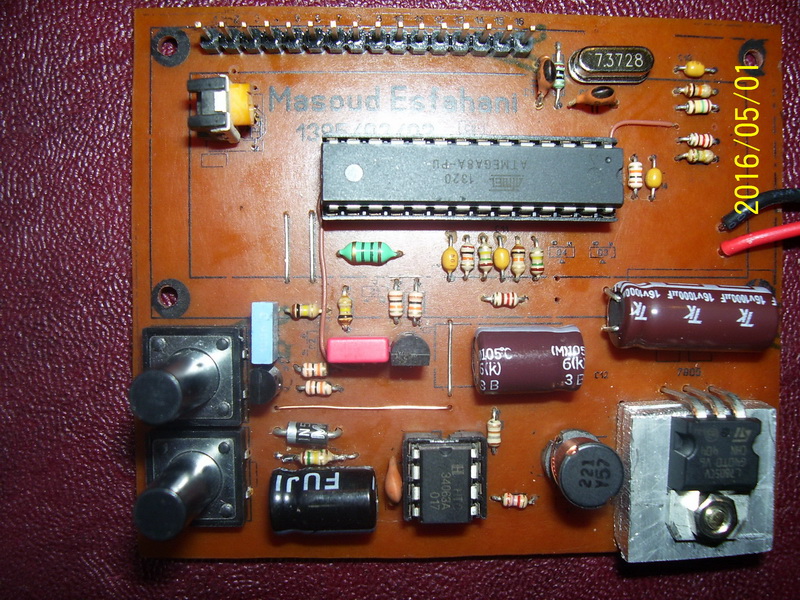

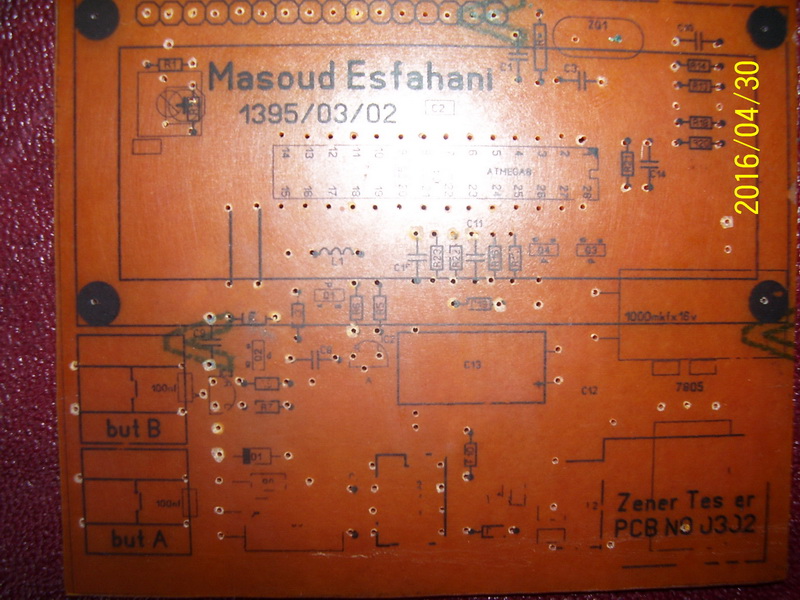

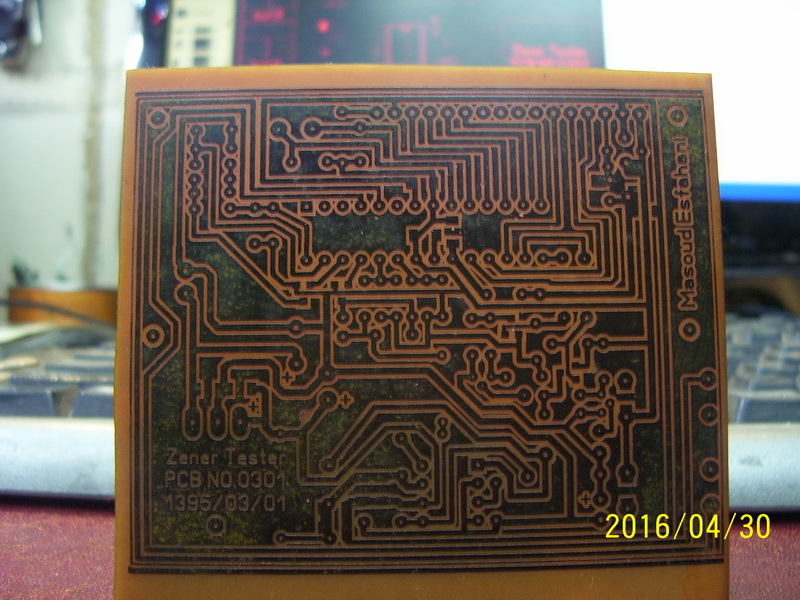

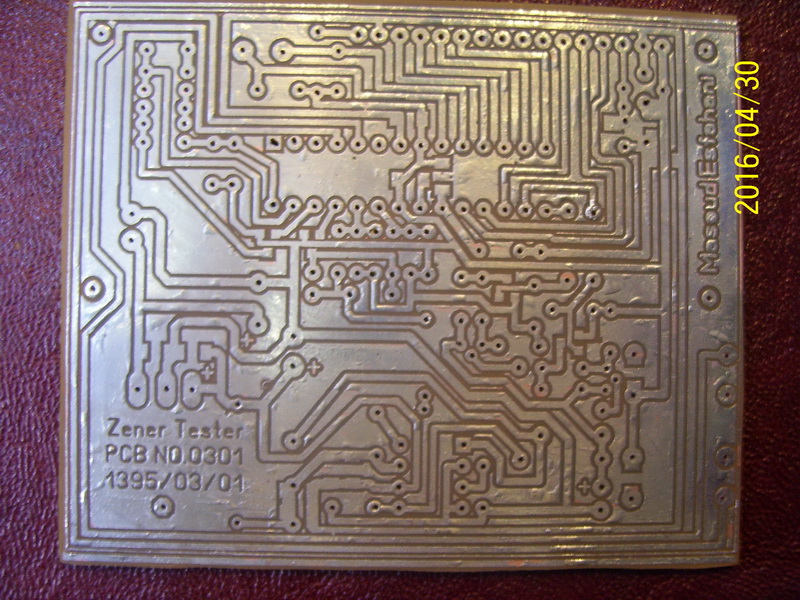

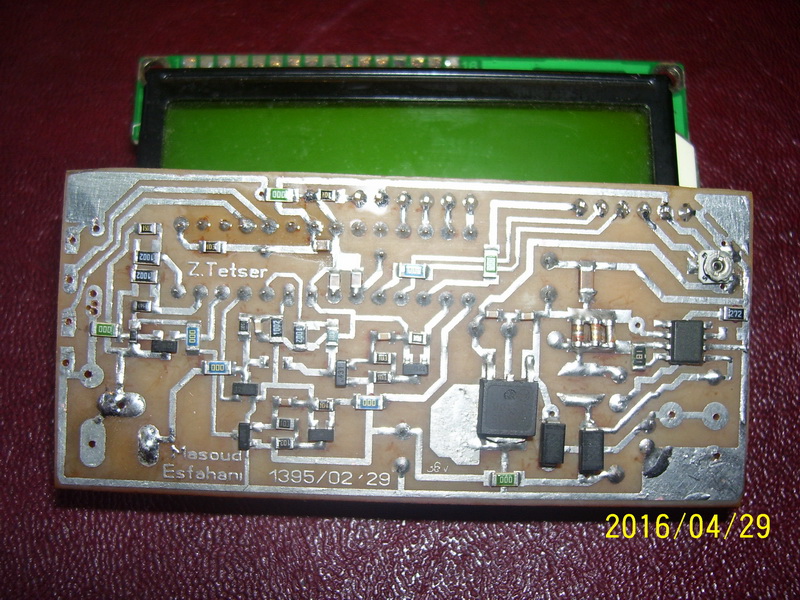

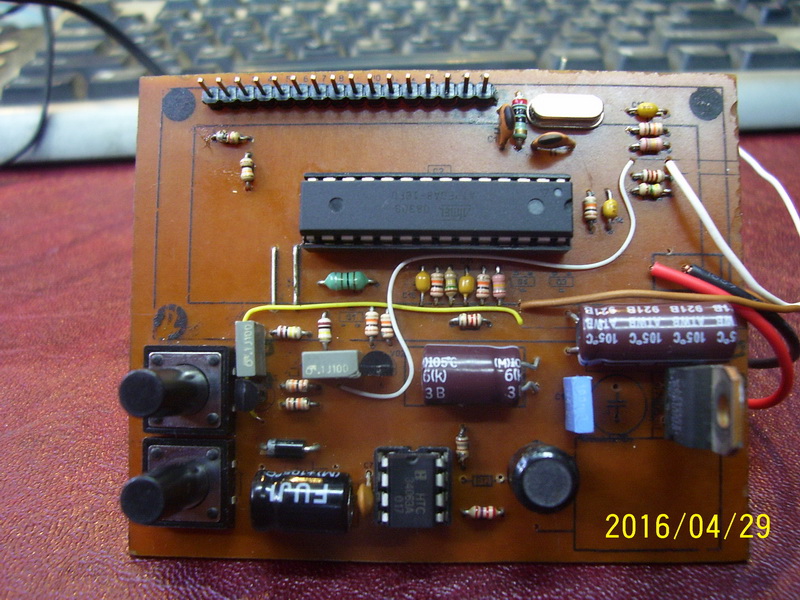

PCB اصلاح شده ، تغییراتی جهت بهبود مدار دادم و بعلت گرم شدن آی سی رگلاتور ، بصورت خوابیده و با در نظر گرفتن هیت سینک مناسب و اضافه شدن مقاومت های SMD و اضافه کردن پانسیومتر و [hide]:blinksmi:[/hide]



[farah676]

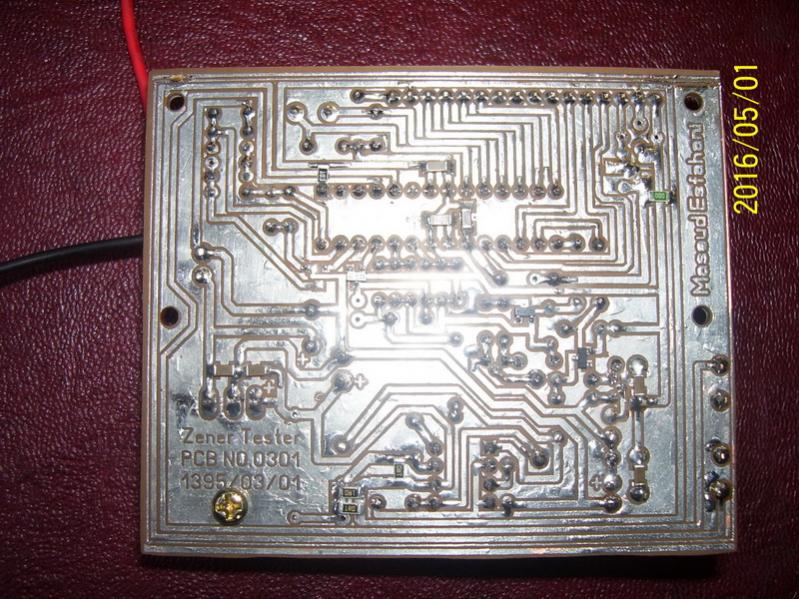

تکمیل برد پست قبل !
از نظر کاهش دمای آی سی رگلاتور ، بسیار قابل توجه شد و فقط از نظر حجم PCB کمی بزرگ شد و احتمالا باز هم تغییراتی خواهم داد تا مورد پسند قرار گیرد و [hide]:cower:[/hide]



[yaserpar]

سلام خیلی قشنگه وقتی ادم یه همچین چیزی درست میکنه فقط دوست داره بذاره جلو چشمش نگاش کنه .اگه فروشی دارین میشه قیمتشو لطف کنین



[amiza87a]

سلام اقای اصفهانی بزرگوار امکانش هست اطلاعات دقیقتری در مورد قطعات وهمینطور نمیش واضحتر از شماتیک و تغیرات جدید ممنونم



[rezanurse826]

درود
قیمت را بفرستین و قاب کامل را هم بگذارید.
