آموزشی: مدار ترموستات با ولوم کنترل دما با ای سی lm35

[jfrras]

سلام

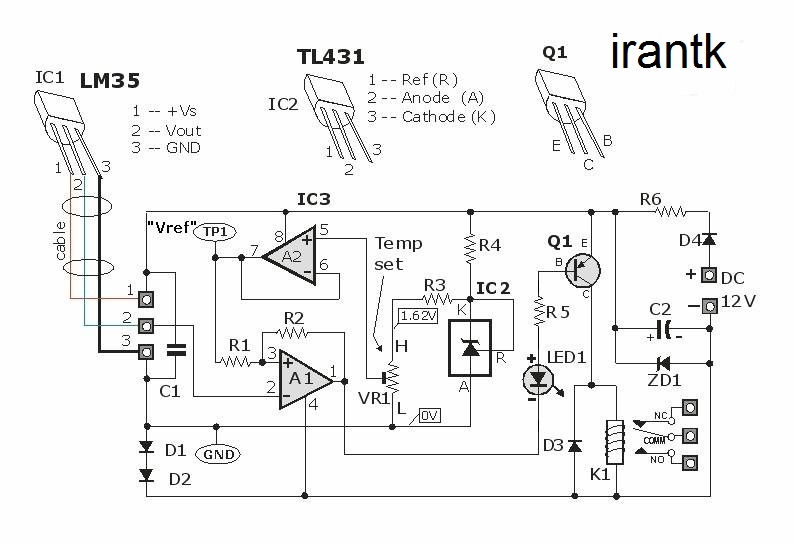

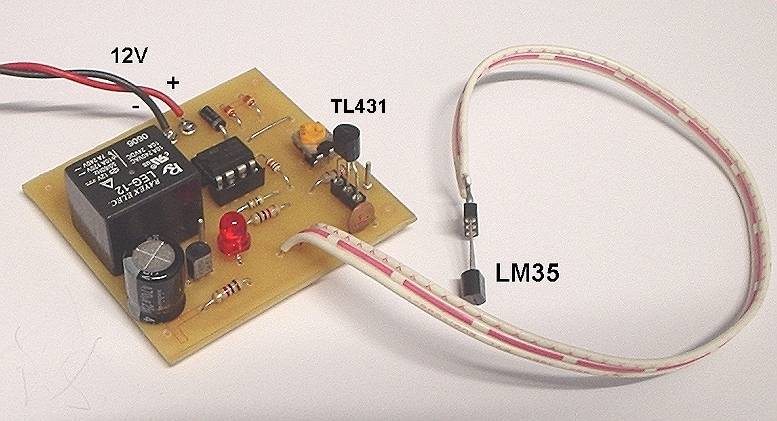

مدار ترموستات ساده و کارآمد همراه با سنسور دما
محدوده 0تا 100 درجه سانتیگراد







[hide]

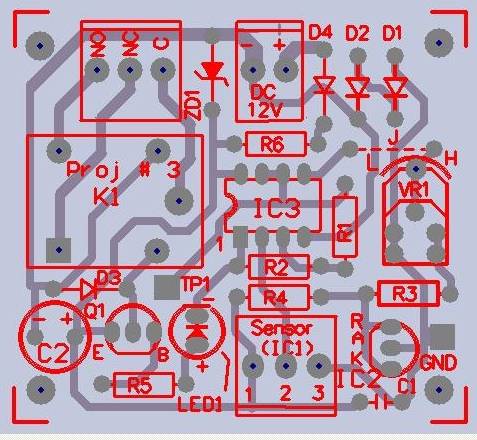

[/hide][/HIDE][hide]مشاهده فایل‌پیوست PCB-Project 3.pdf

لیست قطعات:

IC1 : LM35DZ Precision Celsius (Centigrade) Temperature sensor
IC2 : TL431 +2.5V precision voltage reference
IC3 : LM358 Dual single supply Op-amp.

LED1 -- 3mm or 5mm LED

Q1 -- General purpose PNP transistor ( A1015,...) with E-C-B pin-out)

D1, D2 -- 1N4148 silicon diodes (or 1SS133)
D3, D4 -- 1N400x (x=2,,,,.7) rectifier diodes

ZD1 --- Zener diode, 13V, 400mW

Preset (trim pot) : 2.2K (Temperature set point)
(# 222 or 2k2)
Resistor : ( 1/4W or 1/6W)
​

•
  [*=left]R1 -- 10K
  [*=left]R2 -- 4.7M
  [*=left]R3 -- 1.2K
  [*=left]R4 -- 1K
  [*=left]R5 -- 1K
  [*=left]R6 -- 33Ω

Capacitors :​

•
  [*=left]C1 -- 0.1 µF ceramic or mylar cap
  (# 104 or 100n)
  [*=left]C2 -- 470 µF or 680 µF electrolytic cap.
  (16V min)

Miscellaneous items :
8-pin socket -- x 1 pcs
Miniature relay -- DC12V SPDT, Coil=400 Ω or higher
​

[/hide]​

[hide][/hide]



[ali hoshmand]

میشه یکاری کرد بجای خاموش کردن روشن کنه مثلا بالاتر از 40 روشن کنه فن رو



[ali hoshmand]

فکر کنم باید وصل کنم به پایه اونوریه رلهno conect-c



[فاروق سالاری22]

ایا این مدار رو میشه برای کنترلر دستگاه جوجه کشی استفاده کرد؟ دقتش خوبه یانه؟ میشه بهش نمایشگر وصل کرد؟



[ali hoshmand]

ایا این مدار رو میشه برای کنترلر دستگاه جوجه کشی استفاده کرد؟ دقتش خوبه یانه؟ میشه بهش نمایشگر وصل کرد؟

///////////////////////////////////////////



[امیر سجاد]

سلام
مدار ترموستات ساده و کارآمد همراه با سنسور دما
محدوده 0تا 100 درجه سانتیگراد



مشاهده فایل‌پیوست 76381

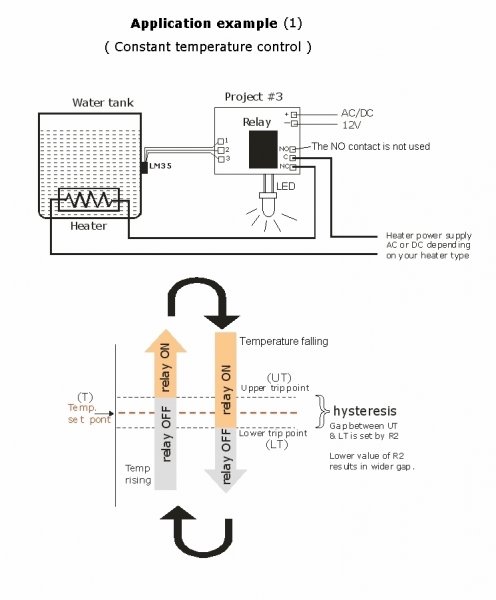

مشاهده فایل‌پیوست 76382

[hide]مشاهده فایل‌پیوست 76383


مشاهده فایل‌پیوست 76384

[/hide][/HIDE][hide]مشاهده فایل‌پیوست 76385

لیست قطعات:[/hide]​

[hide]

IC1 : LM35DZ Precision Celsius (Centigrade) Temperature sensor
IC2 : TL431 +2.5V precision voltage reference
IC3 : LM358 Dual single supply Op-amp.

LED1 -- 3mm or 5mm LED

Q1 -- General purpose PNP transistor ( A1015,...) with E-C-B pin-out)

D1, D2 -- 1N4148 silicon diodes (or 1SS133)
D3, D4 -- 1N400x (x=2,,,,.7) rectifier diodes

ZD1 --- Zener diode, 13V, 400mW

Preset (trim pot) : 2.2K (Temperature set point)
(# 222 or 2k2)
Resistor : ( 1/4W or 1/6W)
​

•
  [*=left]R1 -- 10K
  [*=left]R2 -- 4.7M
  [*=left]R3 -- 1.2K
  [*=left]R4 -- 1K
  [*=left]R5 -- 1K
  [*=left]R6 -- 33Ω

Capacitors :​

•
  [*=left]C1 -- 0.1 µF ceramic or mylar cap
  (# 104 or 100n)
  [*=left]C2 -- 470 µF or 680 µF electrolytic cap.
  (16V min)

Miscellaneous items :
8-pin socket -- x 1 pcs
Miniature relay -- DC12V SPDT, Coil=400 Ω or higher
​

​

[/hide]

​

[hide][/hide]

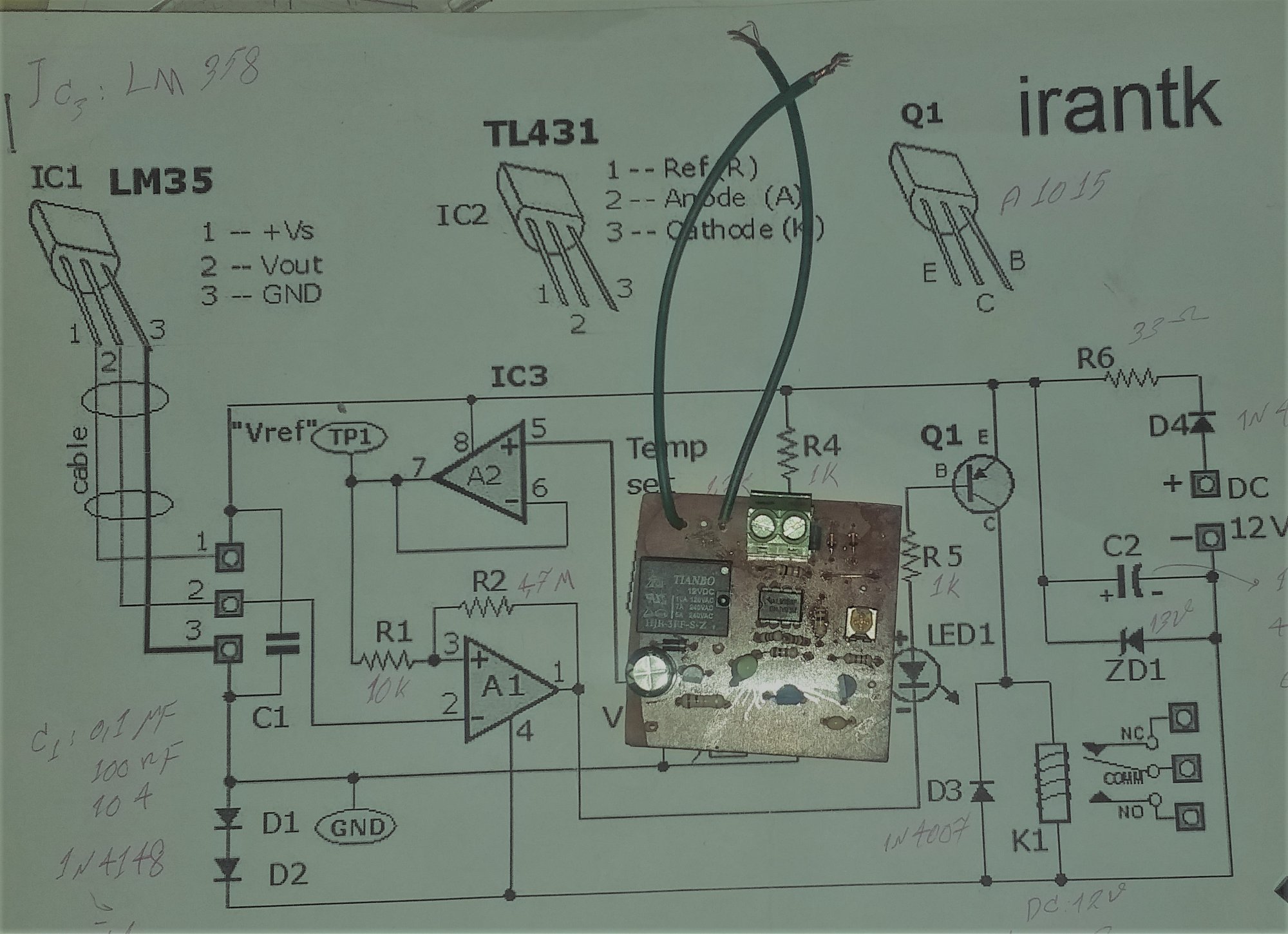

سلام . ممنونم از استاد بزرگوار
