مشکل: مادر بورد Foxconn مدل P31A-S بوت نمیشود

[17mousavi]

سلام
مادر بورد فوق (Foxconn مدل P31A-S) تصویر نمیدهد!
کارهای انجام شده:
مادر بورد خارج کیس است
کلیر سیموس انجام شده
ولتاژ باطری 3 ولت است
CPU پاور گرافیک و رم تعویض شدند
هیچ قطعه ای روی برد زیاد داغ نمیشود.
دیباگر کد 88 میده و تمام چراغهاش حتی کلاک و ریست هم روشنه و بدون بوق هست
رم رو در میاری بوق نمیزنه
سی پی یو داغ میشود و فن میچرخد
بایوس پروگرام شد جواب نداد
آیسی بایوس تعویض شد جواب نداد
آیسی بایوس برداشته شد (یعنی بدون آیسی) بازم مادر بورد همین کد رو میده و همین حالتو داره!
خوشحال میشم کسی تجربه ای داره کمک کنه؟



[cybernova]

دوست خوبم
با توجه به روشن بودن چراغ ریست ،مادر برد هنگ می باشد .در صورت امکان سوکت CPU رو هم از نظر کج بودن پایه ها یا دیسکانکتی تست کنید ،ولتاژهای مدار PWM و همچنین ولتاژهای اطراف پل شمالی و جنوبی رو اعلام بفرمائید .روی پل شمالی موقع استارت فشار بیارید و امتحان کنید .
موفق باشید .



[hajizade1369]

یا پل شمالی یا پل جنوبی مشکل دارد از نظر دیس کانکتی بررسیشون کن



[17mousavi]

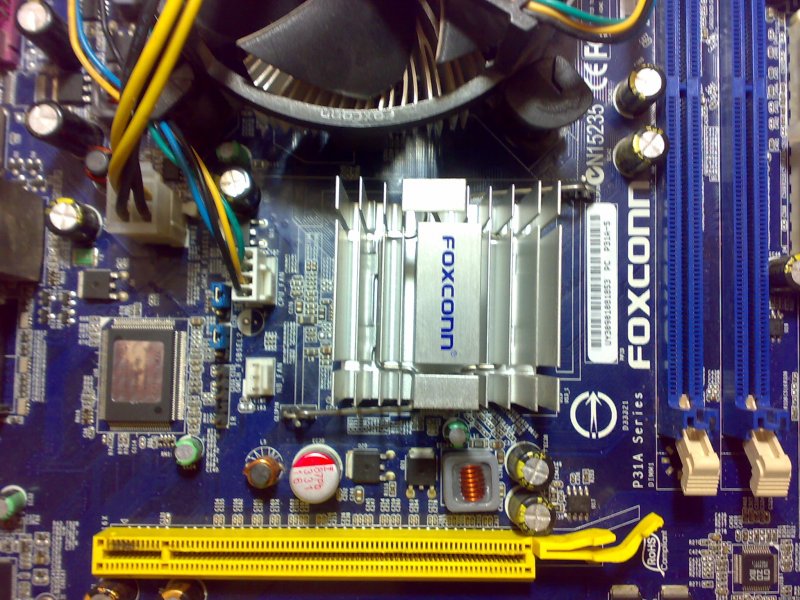

سلام فشار آوردن رو پل موقع استارت هم تصویر نمیاره...میشه از رو عکس بگید کجا ها رو ولتاژ بگیرم؟



[SkyCity]

درود
دوست گرامی گویا اوضاع مادربرد شما وخیم است
با این وصف شما از جاهای مهم ولتاژگیری کنید
F-Pannel چه ولتاژی دارید ؟ 5 یا 3.3 را باید داشته باشید
اطراف آیسی IO را بررسی کنید که 3.3 و 5 را دارد یا خیر ؟؟
اطراف هر دو پل را نیز ولتاژگیری کنید ببینید 3.3 و 1.8 را دارید یا خیر ؟؟؟
فعلا موارد خواسته را انجام و سپس اطلاع رسانی کنید تا مشکل را کم کم پیدا کنیم
سپاس
​



[pedro121]

سلام من همین برد رو دارم روی F-Pannel ولتاژ نداره نمیدونم چکارش کنم



[cybernova]

دوست خوبم
یه عکس از کل مادربرد بذارید تا راحت تر بشه نقاط ولتاژگیری رو مشخص کرد .در ضمن هیت سینک ها رو بردارید و چیپ ها رو از نظر نشست بررسی کنید .
موفق باشید



[SkyCity]

سلام من همین برد رو دارم روی F-Pannel ولتاژ نداره نمیدونم چکارش کنم

درود
دوست گرامی بهتر می بود که تاپیک جدیدی میزدید یا پیغام خصوصی میدادید تا ذهن دیگر خوانندگان درگیر نشود - با این وصف چنانچه روی F_pannel ولتاژی ندارید باید بررسی کنید که آیا در اطراف IO ولتاژی دارید یا خیر ؟؟؟
اگر دارید ببینید رگولاتور های ریز کنار خود F_pannel سالم هستند و آیا اصلا ولتاژ دارند یا خیر ؟؟ - چنانچه ندارند با تست بازر ببینید که F_Pannel با پایه های IO ارتباط دارد یا خیر ؟؟
نتیجه را اطلاع رسانی کنید
سپاس
​
