مشکل: مادر بردga-ep31-ds31 استارت نمیشود

[msmp2]

این مادر برد مشکلش جالبه
استارت نمیشه وقتی سبز و مشکی رو به هم میزنم روشن میشه تصویر نمیده ولی همون موقع دکمه پاور رو بزنم تصویرش میاد
...تو این موقعیت اگه پنس رو در بیارم مادر برد روشن میمونه به مدت 10 ثانیه بعد تصویرش میره و 10 ثانیه بعد ریستارت میشه
ای سیio تعویض شده
وقتی تصویر میده احتمالا چیپ سی پی یو و مدار دریاور سالم هستن میمونه مدار راه انداز
ولتاژ 5 ولت رو پین پاور دارم

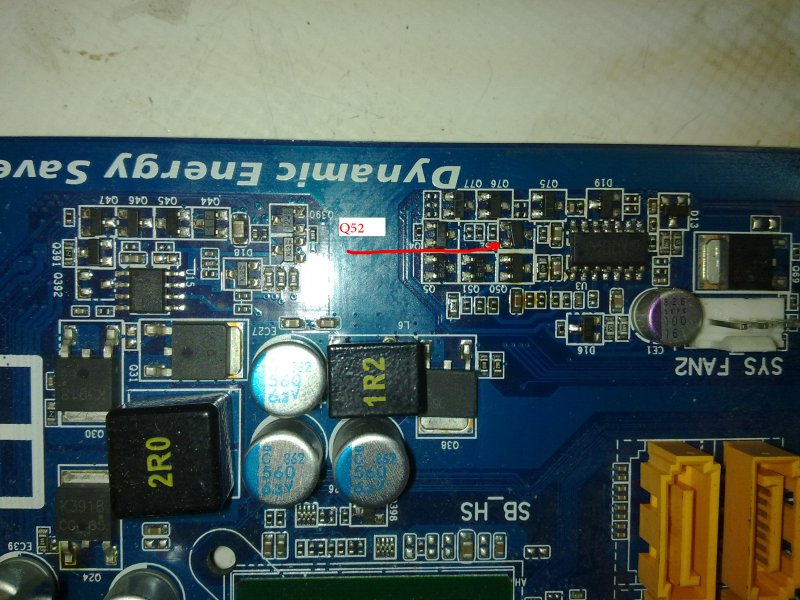

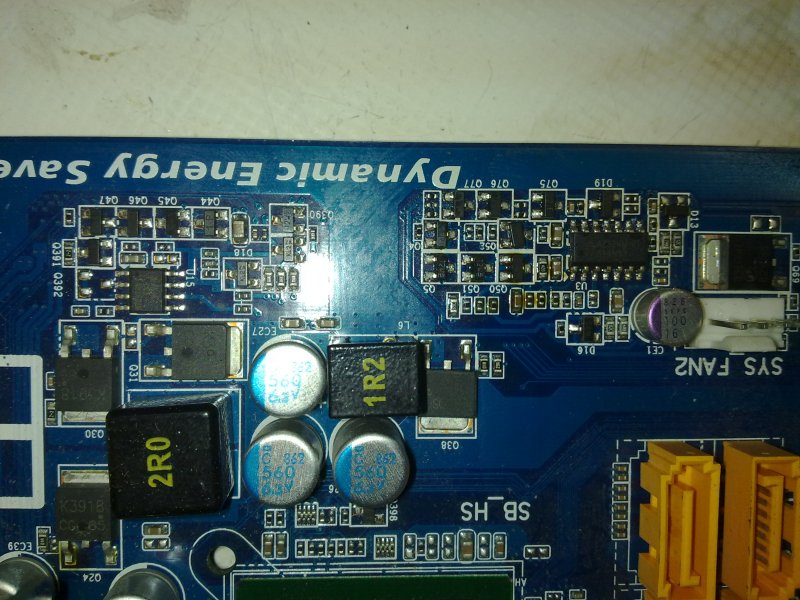

یک قطعه سوخته بود که عوضش کردم ترانزیستور بود
که عکسشو لحاض میکنم به شماره Q52

​



[A.R.T]

درود
ولتاژ I/O پایه ورودی و خروجی را اعلام کنید
بایوس را هم پروگرام کنید
باید ببینید ای سی روی برد هست که داغ بشه
ضمنا اگر دیباگر دارید ببینید چه کدی را نشون میده
ولتاژ کریستال کنار ای سی کلاک و پل جنوبی را هم اعلام کنید
یکبار هم با جامپر Clear Cmos اونو ریست کنید
و نتایج را اعلام کنید



[msmp2]

این مدل از سری دوال بایوس هست...ممکنه مشکل دار بشه ضمن اینکه تصویر میده و بایوس مانع روشن شدن میشه؟
ولتاژ موجود کنا ای سی (ای او) یه خازن 5ولت و یه خازن 1.6ولت و بقیه خازن اطراف ولتاژی ندارند



[A.R.T]

با وجود دوال بایوس بودن بهتره پروگرام بشه
همیشه پروگرام کردن دلیل خالی شدن بایوس نسیت و گاهی برای سلامت و بروزرسانی تنظیماتش انجام میشه
قرار شد پایه ورودی و خروحی I/O اعلام کنید
کاری به خازنهای اطرافش فعلا نداریم
ضمنا مدار pwm وضعیتش چطوره؟
اعم از فتها و خازنهای مدار را تست کردید یا نه؟؟
ولتاژ کریستالهایی که گفتم هم اعلام نکردید



[msmp2]

Re: پاسخ : مادر بردga-ep31-ds31 استارت نمیشود

ولتاژ کریستال 0.5 ولت هست
البته کریستال ساعت رو میگم 32. کیلوهرتزه
بایوس رو هم الان پروگرام میکنم ونتیجه رو اعلام میکنم



[msmp2]

Re: پاسخ : مادر بردga-ep31-ds31 استارت نمیشود

پایه خروجی و ورودی منظورتون پایه ورودی از پین مادر برد و خروجی به پاور سپلای باشد قبلا تست کردم ورودی 5 و خروجی هم 5 هست در حالت نرمال
از روی ای سی اندازه گرفتم



[A.R.T]

دوست عزیز
ولتاژ کریستال پل جنوبی که باید 1.9 تا 9. داشته باشه(نسبت به گراند)
ولتاژ دو پایه که روی خود آی سی I/O دو پایه داره که یکیش ورودیه و بعدی خروجی
که باید 5V و 3.3V داشته باشه
ولتاژ باطری بکاپ هم 3.3 حدود باید داشته باشه
یه کریستال لوله ای هم کنار باطری بکاپ هست که باید ولتاژ داشته باشه(اگه بتونید تعویضش کنید بهتره)
قلع مردگی هم باید بگیرید



[msmp2]

Re: پاسخ : مادر بردga-ep31-ds31 استارت نمیشود

ولتاژ بدون باتری رو جایگاه باتری0.5 ولته
بایوس رو اپدیت کردم زمانی که مستر رو اوردم بیرون که پروگرام کنم
در همینطوری مین رو پاور کردم و روشن شد وقتی بعد اپدیت مستر رو جا زدم روشن نشد ؟!!



[msmp2]

Re: پاسخ : مادر بردga-ep31-ds31 استارت نمیشود

منظورتون از پایه هایی که باید 3.3 ولت برق داشته باشن رو نفهمیدن و یک سوال ایا در زمانی که مادر برد خاموشه باید ولتازی رو ای سی بایوس و و باتری بک اژ
باشه؟
مدار PWM و خازن های اطراف سی پی یو هم سالمن



[msmp2]

اساتید گرامی ای سی (ای او )خودشو گذاشتم
زمانی که سیم مشکی سبز رو بهم میزنم
مادر برد روشن میشه اما تصویر نداره
همون لحظه که مادر برد بی تصویر روشن باشه و پین پاور مادر برد رو هم بزنم مادر برد تصویر میده مثه ساعت کار میکنه این ایراد تنها مربوط به چک کردن حالات مختلف ای او میباشد که یکی از پارامتر های چک درست از اب در نمیاد
اون ترانزیستوری که نشون دادم ترکیده بود نمیشه از اون قسمت یک راهنمایی بفرمایید؟!! ::bounce::
