با سلام مادربورد ALBARTON مدل PL945P به دستم رسیده.مادربورد روشن میشود ولی تصویر ندارد
ولتاژهای مدار PWM مشکلی ندارد و OK هست
ولتاژرم 1.8 ولت و DDR2 می باشد که OK هست
ولتاژهای پایه I/O هم OK
خازن های اطراف چیپ جنوبی هم 1.2ولت و 3.3 ولت و 5 ولت و1.4 ولت دارم.وولتاژ پایه های کریستال بشکه ای هم 1. ولت و 2. ولت میباشند
خازن های اطراف شمالی 1.489 ولت و 1.8 ولت رو دارم
پایه های USB و PS2 ها هم ولتاژ 5 ولت رو دارند.
وقتی سیستم رو روشن میکنم بعد از چند دقیقه IC CLOCK گرم میشود.وهیچ کدوم از پل های جنوبی و شمالی گرم نمیشوند.
4 پین رو میذارم فن میچرخه و CPU کار می کنه و ولتاژ VCORE رو دارم
در ضمن با امیلاتور CPU سوکت CPU رو چک کردم و دیسکانتی وجود نداره.

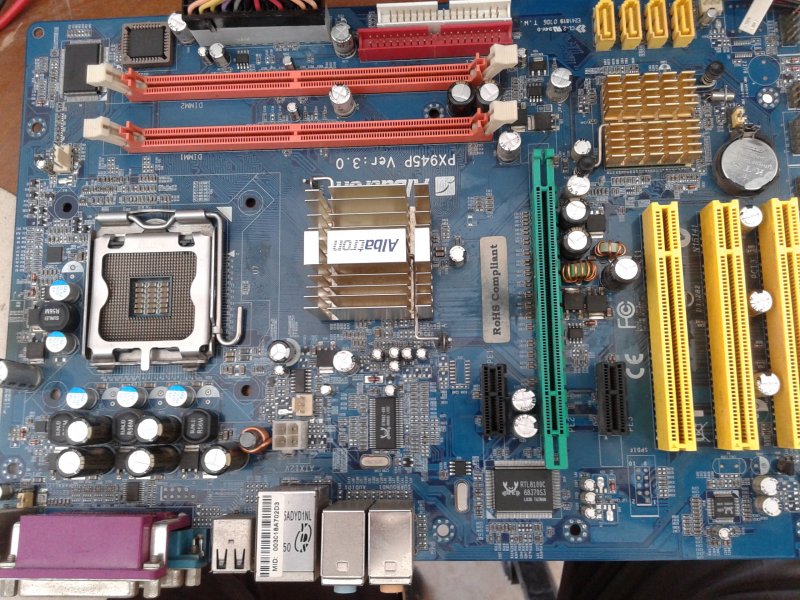

نمایی از مادربورد
