درخواست: مادربرور ga-p55a-ud3p یک لحظه روشن می شود و سریع خاموش می شود

[kh.a]

با درود

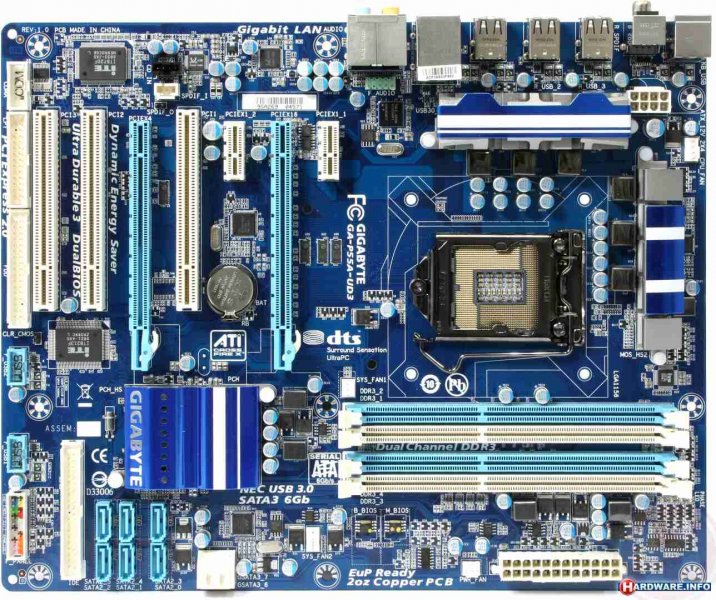

مدل مادربورد : Gigabyte GA-P55a-UD3P
مشکل : یک لحظه روشن می شود و فن cpu می چرخد و سریع خاموش می شود

کارهای انجام شده :
برای عیب یابی از پاور و cpu و رم نو و مطمون استفاده کرده ام
هیچ گونه عیب ظاهری مشاهده نشده است .
سوکت سی پی یو سالم بود .

مادربورد بدون هیچ قطعه ای و فقیط با سی پی یو تست شد .

1.ولتاژ دکمه power پنج ولت است .
2.ولتاژ یو اس بی 5 ولت است
3. با قطع کردن سوکت 4 تایی باز هم فن سی پی یو چند دور می چرخد و خاموش می شود .
4. بالای سوکت رم 6 عدد ال ای دی هست که بالاش نوشته شده PHASE LED که هنگام روش شدن لحظه ای شماره های 1و2و3و4 سبز رنگ و 5و6 قرمز رنگ هست

5. کنار سی پی یو 14 عدد چوک وجود دارد و کنار ای چوک ها ای سی 8 پایه به شماره 2726 که تعداد ای سی ها 32 عدد هست و در همان چند لحظه ای که روشن می شود ولتاژ 4 پایه یک طرف ای سی 12 ولت می شود .

لطفا تست پوینت ها برای ولتاژ گیری را اعلام کنید .
آیا امکان لحیم سردی چیپ اصلی می رود ؟

عکس با کیفیت بصورت فایل فشرده ضمیمه شده است .

با تشکر فراوان



[mohsen zmr]

سلام دوست عزیز .
به نظر بنده ، ایراد می تواند در مدار CPU PWM باشد ولی چون شما فرمودید که با در آوردن برق 4 پین باز هم مادربرد سوییچ نمی شود احتمال خرابی در آن ناحیه پایین می آید .
شما هیتسینگ روی چیپ را بلند کنید و با وارد کردن فشار روی چیپ مادربرد را روشن نمایید .
اگر امیلاتور در اختیار دارید ، سوکت زیف CPU را نیز چک کنید .
و در نهایت مادربرد را با تینر شستشو دهید .
نتایج کارهای فوق را اطلاع دهید و منتظر نظر سایر اساتید باشید .
با تشکر.



[hanirayan]

با سلام
ابتدا کلیر سیموس کنید وجامپر سیموس هم چک کنید که اشتباه نزده باشند چون باعث روشن نشدن مادربورد میشوند باطری بکاپ چک کنید درصورت نیاز تعویض

کنید ولتاژ 3.3 یا 5 روی F-Panel دارید؟ ولتاژ 3.3 و 5 ولت روی ای سی I/O دارید؟ قطعات برد رو از نظر حرارت غیر مستقیم چک کنید

بایاس رو پروگرام کنید​



[kh.a]

با سلام
ابتدا کلیر سیموس کنید وجامپر سیموس هم چک کنید که اشتباه نزده باشند چون باعث روشن نشدن مادربورد میشوند باطری بکاپ چک کنید درصورت نیاز تعویض

کنید ولتاژ 3.3 یا 5 روی F-Panel دارید؟ ولتاژ 3.3 و 5 ولت روی ای سی I/O دارید؟ قطعات برد رو از نظر حرارت غیر مستقیم چک کنید

بایاس رو پروگرام کنید​

روی f-panel 5 ولت وجود دارد

لطفا ای سی i/o را مشخص کنید ( IT8213F یا IT8720F ). کدام پایه باید ولتاژ داشته باشد ؟



[mj_blue]

دوست عزیز خیلی قشنگ سوال را مطرح کردید
نظر خاصی ندارم با توجه به دوال بایوس بودن مادربرد
ولی اگر جای شما بودم و IC بایوس مشابه هم داشتم
هم مین و هم بکاپ بایوس را پرگرام میکردم
منتظر جواب و تجربه مشابه اساتید باشید



[hanirayan]

روی f-panel 5 ولت وجود دارد

لطفا ای سی i/o را مشخص کنید ( IT8213F یا IT8720F ). کدام پایه باید ولتاژ داشته باشد ؟

دوست گرامی هر دو این ای سی ها مربوط به I/O هست شما میتوانید از فت های اطراف ای سی ولتاژها رو چک کنید ولی سعی کنیداز روی دیتا شیت جلو برید و ولتاژهای مربوط به پایه ها رو چک کنید

در ضمن طبق گفته دوست عزیزمون بایاس رو پروگرام کنید



[bh06]

سلام به نظر بنده همانطور که جناب mhsen zmr فرمودند ایراد از pwm cpu می باشد اون هیت سینک های دور سی پی یو رو بردارید و موس فت ها رو تست نمایید (فکر کنم هشت پایه هم هستند)



[kh.a]

زیر هیت سینک دور سی پی یو دو مدل ای سی هست پایه هست به نام های a2726 و a2724
روش تست ای ای سی ها رو لطف کنید

دیتا شیت ای سی ها و شماتیک مادربورد رو اگه دارید لطف کنید

با تشکر از همه دوستان



[bh06]

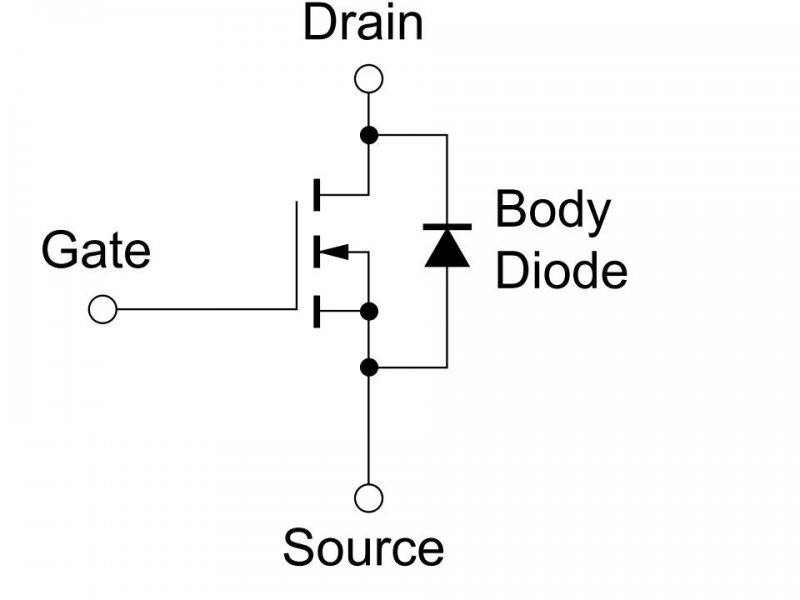

همانطور که در دیتا شیت می بینید پایه های 1و 2و3 سورس پایه 4 گیت و پایه های5و6و 7و8 درین میباشند و مثل دیگر فت ها با تست بازر و تست دیود قابل تست کردن می باشند



[hanirayan]

زیر هیت سینک دور سی پی یو دو مدل سی پی یو رو برداشتم
دو مدل ای سی هشت پایه هست به نام های a2726 و a2724
روش تست ای ای سی ها رو لطف کنید

منظورتون رو از این جمله نفهمیدم ولی اون هشت پایه های اطراف سی پی یو ماسفت هستند

میتونید اینجوری تست کنید

برای کانال N مولتی متر رو برروی تست دیود قرار میدهیم. پراب منفی یا مشکی رو به پایه های 6 یا 7 و پراب مثبت یا قرمز رو به پایه های 2 یا 3 میزنیم.اگر فت ما سالم باشد عددی ما بین 100-500 یا بیشتر نمایش داده خواهد شد. در صورت نمایش عدد کمتر از 100 فت خراب است و شورتی دارد.
برای کانال P پراب مشکی به پایه های 2 یا 3 و پراب قرمز به 6 یا 7 اگر فت سالم بود عدد ما بین 100-500 یا بیشتر است. اگر عدد کمتر از 100 بود فت خراب است و باید تعویض شود.

سعی کنید ماسفت ها رو از برد خارج کنید بعد تست کنید

​
