سوال: قابلیت جالب کابل شارژ مغناطیسی موبایل

[غزال]

درود

ازآنجاکه فرزندم قاتل گوشی هست و بسرعت خراب میکنه که همیشه گوشی جدید و نو داشته باشه لذا مثل برق و باد سوکت شارژر گوشی ها رو خراب میکنه بطوریکه ناگزیر شدم شارژر بیسیم یا کابل مغناطیسی تهیه کنم.

فلذا امشب در جریان تهیه کابل مغناطیسی در نهایت حیرت دیدم سوکت کابل مغناطیسی بصورت معگوس هم شارژ میکنه .
یعنی باوجودیکه در حالت معگوس جای مثبت و منفی شارژر جابجا میشه معذالک بازم شارژ میکنه که واقعه باورنکردنی و بسیار جذابی بود و لذت ها بردم.

البته باور نمیکنم کلکی در کابل باشه بلکه باید گوشی مجهز به دیود پل باشه که ولتاژ را در هر دو جهت قبول میکنه .
یعنی تصور میکنم اگه سیم مثبت و منفی شارژر بصورت معگوس هم به سوکت شارژر گوشی متصل بشه بازم شار کنه ولی تابحال حقیقتا جسارت چنین آزمایشی را نداشتم و فقط کِرم این آزمایش امانم را بریده و نمیتونم تست نکنم .

لذا تا گوشی خودمو نسوزوندم چنانچه اساتید مجرب گوشی اطلاعاتی دارند بذل عنایت فرمایند که
آیا تعویض پلاریته مثبت و منفی شارژر در کلیه گوشی های اندرویدی بی تاثیره و از هر طرف شارژ میکنه ؟

سپاس



[reza.93]

سلام استاد
سوالی که مطرح کردید بنظرم جالب اومد و در موردش سرچ کردم و به این نتایج رسیدم.

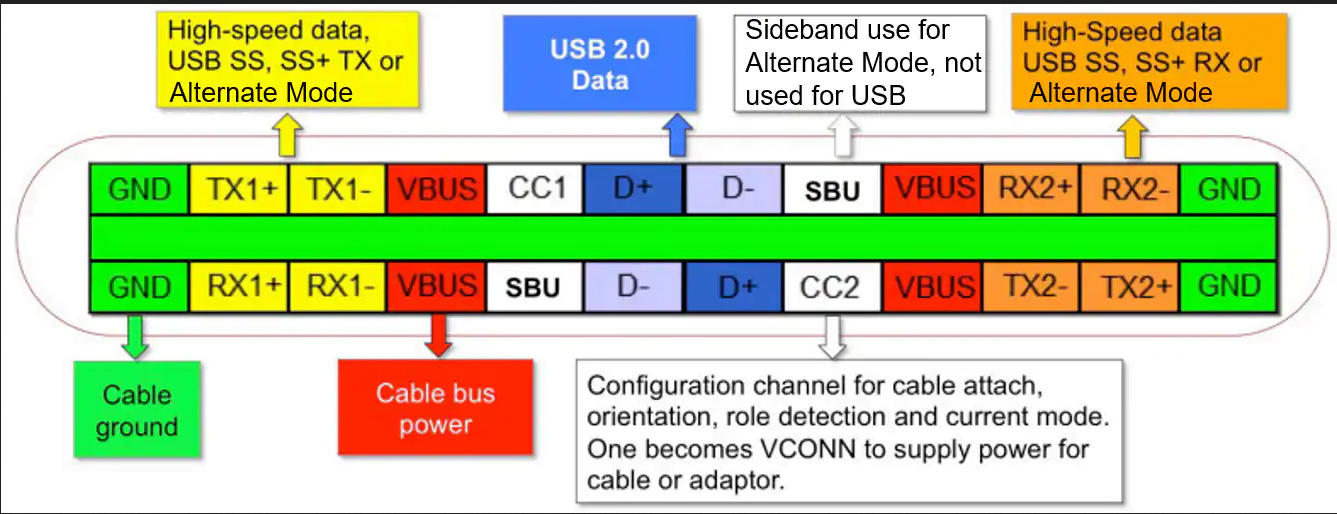

این گوشی ها از USB نوع C استفاده می کنند. عکس بالا شماتیکی هست که توی اینترنت پیدا کردم چیدمان اکثر پین ها بصورتی هست که از هر دو طرف قابل دسترسی باشن فقط پینهای های اسپید (TX و RX ) هستن که که جا به جا میشن (TX1 و RX1 و TX2 و RX2) که برای حل این مشکل هم دو پین بعنوان CC1 و CC2 در نظر گرفتن که نقش roll detection یا حسگر چرخش سوکت رو دارن و وقتی تشخیص میده که سمت A یا B در چه جهتی اتصال پیدا کرده. و به گمانم به هر پین حسگر یک مقاومت با مقدار مشخص نسبت به گراند وجود داره و اینگونه تشخصی میده که کدوم حالت فعال بشه.



[غزال]

سلام استاد
سوالی که مطرح کردید بنظرم جالب اومد و در موردش سرچ کردم و به این نتایج رسیدم.
مشاهده فایل‌پیوست 160583

این گوشی ها از USB نوع C استفاده می کنند. عکس بالا شماتیکی هست که توی اینترنت پیدا کردم چیدمان اکثر پین ها بصورتی هست که از هر دو طرف قابل دسترسی باشن فقط پینهای های اسپید (TX و RX ) هستن که که جا به جا میشن (TX1 و RX1 و TX2 و RX2) که برای حل این مشکل هم دو پین بعنوان CC1 و CC2 در نظر گرفتن که نقش roll detection یا حسگر چرخش سوکت رو دارن و وقتی تشخیص میده که سمت A یا B در چه جهتی اتصال پیدا کرده. و به گمانم به هر پین حسگر یک مقاومت با مقدار مشخص نسبت به گراند وجود داره و اینگونه تشخصی میده که کدوم حالت فعال بشه.

درود

بابت زحمتی که تقبل و نکاتی که مطرح فرمودید سپاسگزارم
اما این ویژگی نیاز به سیستم هوشمندی نداره زیرا نهایتا منجر به انتخابی میشه که هیچگونه مزیتی نسبت به دیود پل نخواهد داشت.
لذا ساده ترین و دقیق ترین روش ، استفاده از دیود پل هست که بدون پردازش و بدون پیچیدگی ، براحتی مقصود را حاصل میکنه اما تصور نمیکردم چنین قابلیتی پیش بینی شده باشه.

اگرچه قرائن و شواهد موید این واقعیت است بطوریکه تابحال ندیدم و نشنیدم که اتصال ناصحیح شارژر منجر به حادثه ای شده باشه و احتمالا بمنظور پیشگیری از حوادث ناشی از اتصال ناصحیح شارژر چنین کلکی استفاده و پیش بینی شده.
زیرا اتصال نامناسب ولتاژ به باطری موجب جریان بسیار شدید و انفجار و آتش سوزی میشه .

البته موارد فوق ، حدس و گمان است و اطلاع دقیقی ندارم و بسیار مشتاق و امیدوارم با عنایت علاقمندان ، ته و توی قضیه مشخص بشه .

درصورت امکان نسبت به دسترسی دو سویه توضیح فرمایید که شماتیک مورد اشاره با چه استدلالی گویای دسترسی دوگانه به تغذیه است.
در نظر داشته باشید دیتا مورد نظر نیست بلکه بحث تغذیه است.

سپاس و تقدیر



[reza.93]

درود

بابت زحمتی که تقبل و نکاتی که مطرح فرمودید سپاسگزارم
اما این ویژگی نیاز به سیستم هوشمندی نداره زیرا نهایتا منجر به انتخابی میشه که هیچگونه مزیتی نسبت به دیود پل نخواهد داشت.
لذا ساده ترین و دقیق ترین روش ، استفاده از دیود پل هست که بدون پردازش و بدون پیچیدگی ، براحتی مقصود را حاصل میکنه اما تصور نمیکردم چنین قابلیتی پیش بینی شده باشه.

اگرچه قرائن و شواهد موید این واقعیت است بطوریکه تابحال ندیدم و نشنیدم که اتصال ناصحیح شارژر منجر به حادثه ای شده باشه و احتمالا بمنظور پیشگیری از حوادث ناشی از اتصال ناصحیح شارژر چنین کلکی استفاده و پیش بینی شده.
زیرا اتصال نامناسب ولتاژ به باطری موجب جریان بسیار شدید و انفجار و آتش سوزی میشه .

البته موارد فوق ، حدس و گمان است و اطلاع دقیقی ندارم و بسیار مشتاق و امیدوارم با عنایت علاقمندان ، ته و توی قضیه مشخص بشه .

درصورت امکان نسبت به دسترسی دو سویه توضیح فرمایید که شماتیک مورد اشاره با چه استدلالی گویای دسترسی دوگانه به تغذیه است.
در نظر داشته باشید دیتا مورد نظر نیست بلکه بحث تغذیه است.

سپاس و تقدیر

استاد پین VBUS از هر طرف پین چهارم هست و پین GND هم چهار گوشه سوکت قرار داره و به همین دلیل با بر عکس کردن سوکت باز هم VBUS به VBUS وصل میشه و GND به GND .
عکس زیر هم مقایسه یو اس بی نوع B با نوع C هست



[غزال]

استاد پین VBUS از هر طرف پین چهارم هست و پین GND هم چهار گوشه سوکت قرار داره و به همین دلیل با بر عکس کردن سوکت باز هم VBUS به VBUS وصل میشه و GND به GND .

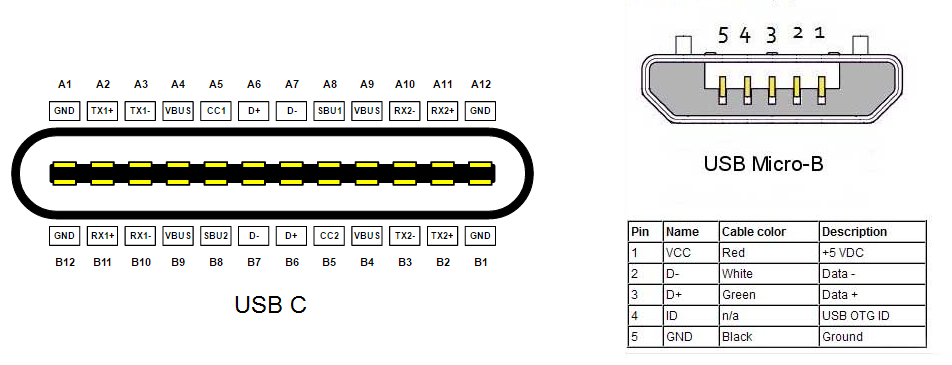

عکس زیر هم مقایسه یو اس بی نوع B با نوع C هست

مشاهده فایل‌پیوست 160586

درود

بابت تزریق لذت و شعف ناشی از پاسخ مستدل و مستند و جامع شما بینهایت ممنون و سپاسگزارم .
با توجه به اینکه ، موضوع استفاده معگوس کابل شارژر را درخصوص نوع B دیدم .
آیا درخصوص نوع B هم استدلال مشابهی وجود دارد ؟

سپاس



[reza.93]

درود

بابت تزریق لذت و شعف ناشی از پاسخ مستدل و مستند و جامع شما بینهایت ممنون و سپاسگزارم .
با توجه به اینکه ، موضوع استفاده معگوس کابل شارژر را درخصوص نوع B دیدم .
آیا درخصوص نوع B هم استدلال مشابهی وجود دارد ؟

سپاس

خواهش میکنم.
خیر تا اونجا که بنده اطلاع دارم در نوع B چنین قابلیتی وجود نداره و احتمالا در این خصوص تئوری شما در مورد داشتن پل دیود درست هست چون چیز دیگه ای به ذهن بنده نمیرسه.
البته ظاهر پورت بصورت ذوزنقه ای شکل هست و از لحاظ فیزیکی هم امکان وارد شدن کامل سوکت نری در حالت معکوس وجود ندارد.



[غزال]

خواهش میکنم.
خیر تا اونجا که بنده اطلاع دارم در نوع B چنین قابلیتی وجود نداره و احتمالا در این خصوص تئوری شما در مورد داشتن پل دیود درست هست چون چیز دیگه ای به ذهن بنده نمیرسه.
البته ظاهر پورت بصورت ذوزنقه ای شکل هست و از لحاظ فیزیکی هم امکان وارد شدن کامل سوکت نری در حالت معکوس وجود ندارد.

درود

ضمن تشکر
بابت ظاهر هندسی سوکت که ارتباط معگوس پین ها رو ناممکن میکنه کاملا درسته

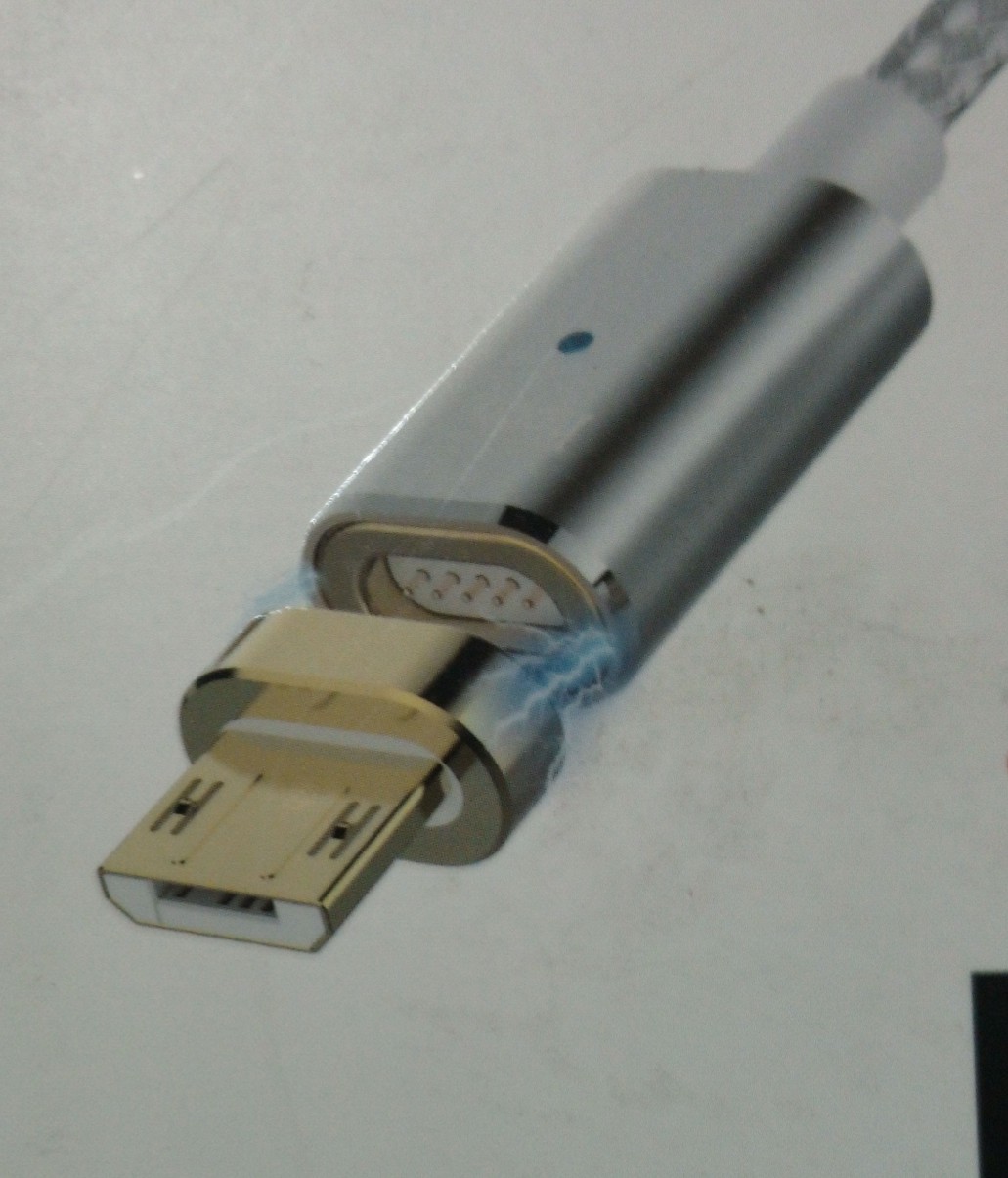

اما سوکت تبدیل و یا واسط که روی سوکت شارژ گوشی نصب میشه کاملا قرینه است و ازآنجاکه پس از استقرار این واسط یا تبدیل ، کابل مغناطیسی روی این تبدیل قرار میگیره که قرینه است لذا استفاده معگوس ، مقدور و میسر میشه.

اما اشاره شما از این جهت قابل تامل است که اگر استفاده معگوس از کابل هم پیش بینی شده پس چرا با تولید سوکت اصلی بشکل ذوزنقه ، مانع استفاده معگوس شده اند ؟

سپاس



[غزال]

درود

واقعا مخترع این کابل مخ قابل پرستشی داره
با تست اهمی کابل مشخص شد قطعاتی در کابل نصب شده و اهم عجیبی داره
ازانجاکه این کلک ارزش معما داره در تاپیک معماها بعنوان معمای ۱۳ مطرح کردم.
بطوریکه فیش شارژر گوشی را از هر جهتی به گوشی متصل کنی مثبت و منفی بدرستی به پین های مربوطه جهت شارژ باطری متصل میشه.
درحالیکه خوابیده بودم و به این کابل فکر میکردم ، کلک را پیدا کردم و لذا بلافاصله بررسی و تست کردم دیدم بله از همین کلک استفاده کرده
البته ایده اولیه ارزشمند و هنر است ولی پیدا کردن ایده و روشی که قبلا اختراع شده با مهندسی معگوس کار سختی نیست و هنری محسوب نمیشه.
جدا چینی ها نوابغ بزرگی دارن همانطور که ما چپاوگران پست و بزرگی داریم که نوابغ ما رو متواری کردن تا راحت تر چپاول کنن.
https://www.irantk.ir/threads/36756-معماهای-آموزشی?p=584352&viewfull=1#post584352
سپاس



[farzad.]

با سلام
استاد آیا این نوع ارتباط فقط برای شارژ هست یا برای انتقال دیتا هم میشه استفاده کرد؟



[غزال]

با سلام
استاد آیا این نوع ارتباط فقط برای شارژ هست یا برای انتقال دیتا هم میشه استفاده کرد؟

درود

مطمئن نیستم ولی بنظر میرسه فقط برای شارژ استفاده کرده
https://www.irantk.ir/threads/36756-معماهای-آموزشی?p=584352&viewfull=1#post584352
