فایل ایپرام آیفون تصویری کوماکس DPV-4PNC

[HS13&86]

درود به همه دوستان و عزیزان.
فایل ایپرام آیفون تصویری کوماکس DPV-4PNC رو براتون قرار دادم .
نشانه های خرابی برنامه داخل ایپرام در این مدل( در صورت سالم بودن رگولاتور ها ) :
- نبود تصویر
-نبود بکلایت
-قاطی کردن تنظیمات
-قاطی کردن تصویر و موارد مشابه.
این هم تصاویری از برد و عملکرد دستگاه جهت اطمینان عزیزان:



[Soleymantk]

درود به همه دوستان و عزیزان.
فایل ایپرام آیفون تصویری کوماکس DPV-4PNC رو براتون قرار دادم .
نشانه های خرابی برنامه داخل ایپرام در این مدل( در صورت سالم بودن رگولاتور ها ) :
- نبود تصویر
-نبود بکلایت
-قاطی کردن تنظیمات
-قاطی کردن تصویر و موارد مشابه.

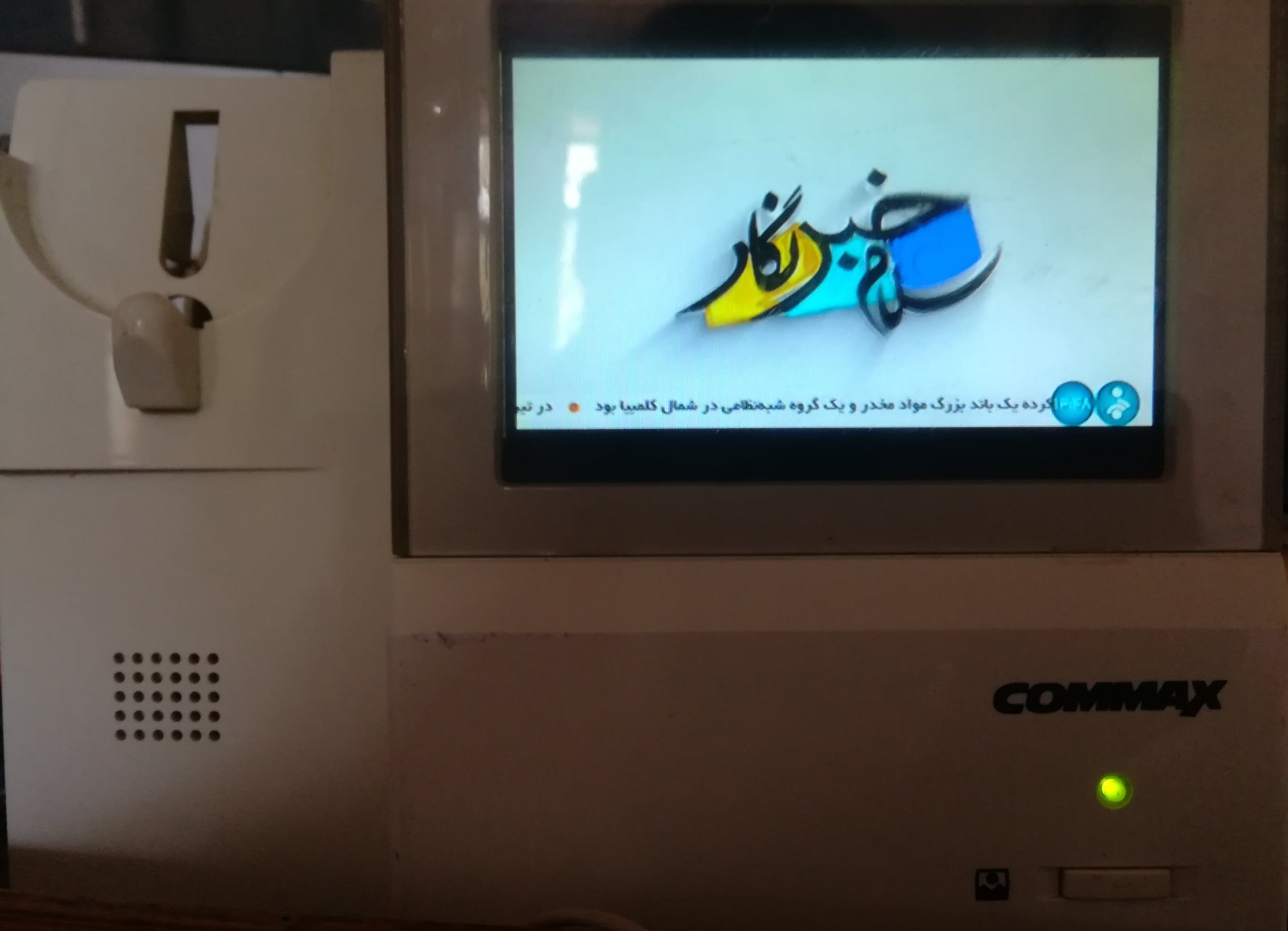

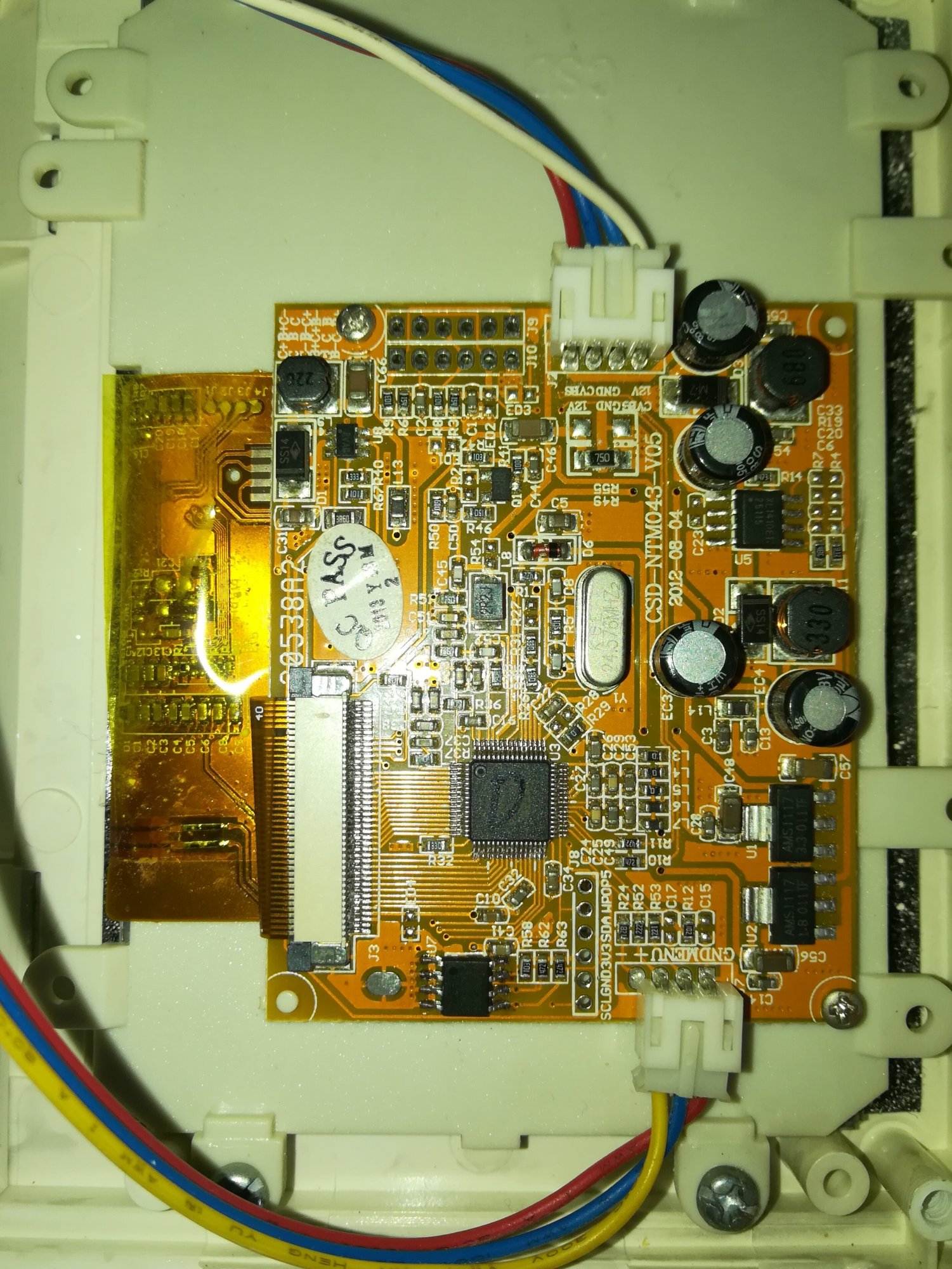

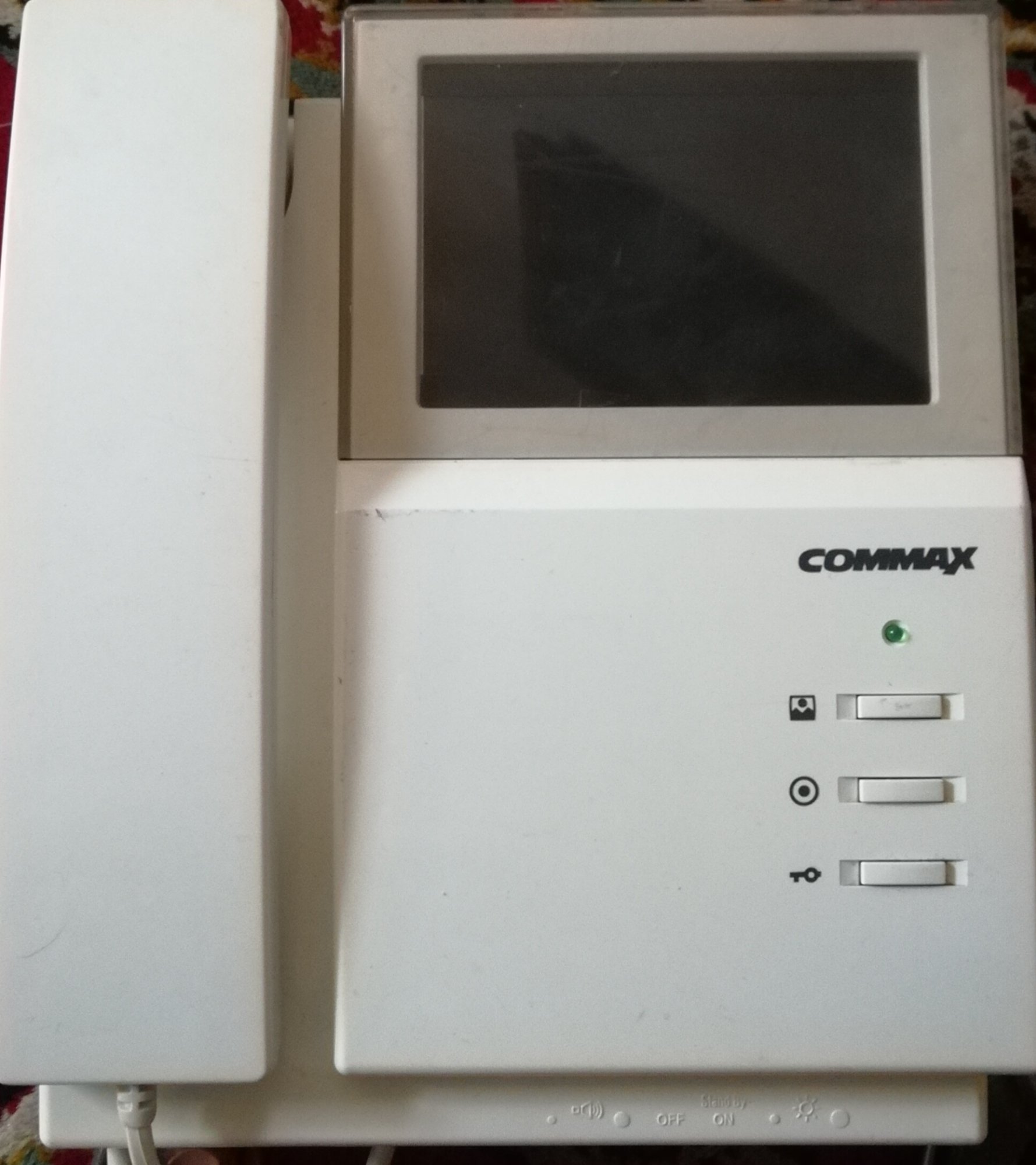

این هم تصاویری از برد و عملکرد دستگاه جهت اطمینان عزیزان:
مشاهده فایل‌پیوست 204053

مشاهده فایل‌پیوست 204054


مشاهده فایل‌پیوست 204055

مرسی مهندس ؛ اگر شماتیک این برد یا بردهای مشابه رو داشتید ممنون میشیم اون رو آپلود کنید 🙏



[HS13&86]

مرسی مهندس ؛ اگر شماتیک این برد یا بردهای مشابه رو داشتید ممنون میشیم اون رو آپلود کنید 🙏

با عرض سلام و احترام ، متاسفانه نقشه هیچ‌ مدل آیفون تصویری ندارم.



[Soleymantk]

با عرض سلام و احترام ، متاسفانه نقشه هیچ‌ مدل آیفون تصویری ندام

سلام مهندس
اگر زمانی دوباره دستگاه های تعمیراتی رو باز فرمودید عکسهای با کیفیت و واضح از رو و پشت برد اینجا آپلود بفرمائید ممنون میشیم
گاهی میشه از رو بردها به شماتیک مفهومی رسید
ضمنا اگر شماره آی سی که زحمت دامپ اون رو کشیدید رو بفرمائید خیلی لطف میکنید
باز هم ممنون



[HS13&86]

سلام مهندس
اگر زمانی دوباره دستگاه های تعمیراتی رو باز فرمودید عکسهای با کیفیت و واضح از رو و پشت برد اینجا آپلود بفرمائید ممنون میشیم
گاهی میشه از رو بردها به شماتیک مفهومی رسید
ضمنا اگر شماره آی سی که زحمت دامپ اون رو کشیدید رو بفرمائید خیلی لطف میکنید
باز هم ممنون

بله اکثرا از برد های تعمیری تصویر تهیه میکنم و روی هارد دیسک ذخیره میکنم.
شماره آیسی هم نوشتم که ATMEL 24C16 هست.



[mehdidelta]

من این فایل رو روی همین مدل زدم ولی جواب نداد ..



[جمشيدا]

من این فایل رو روی همین مدل زدم ولی جواب نداد ..

***
درود
شما هم یه عکس از برد و فایل بکاپ دستگاه همینجا ارسال کنید
جهت مقایسه و همینطور تست



[mehdidelta]

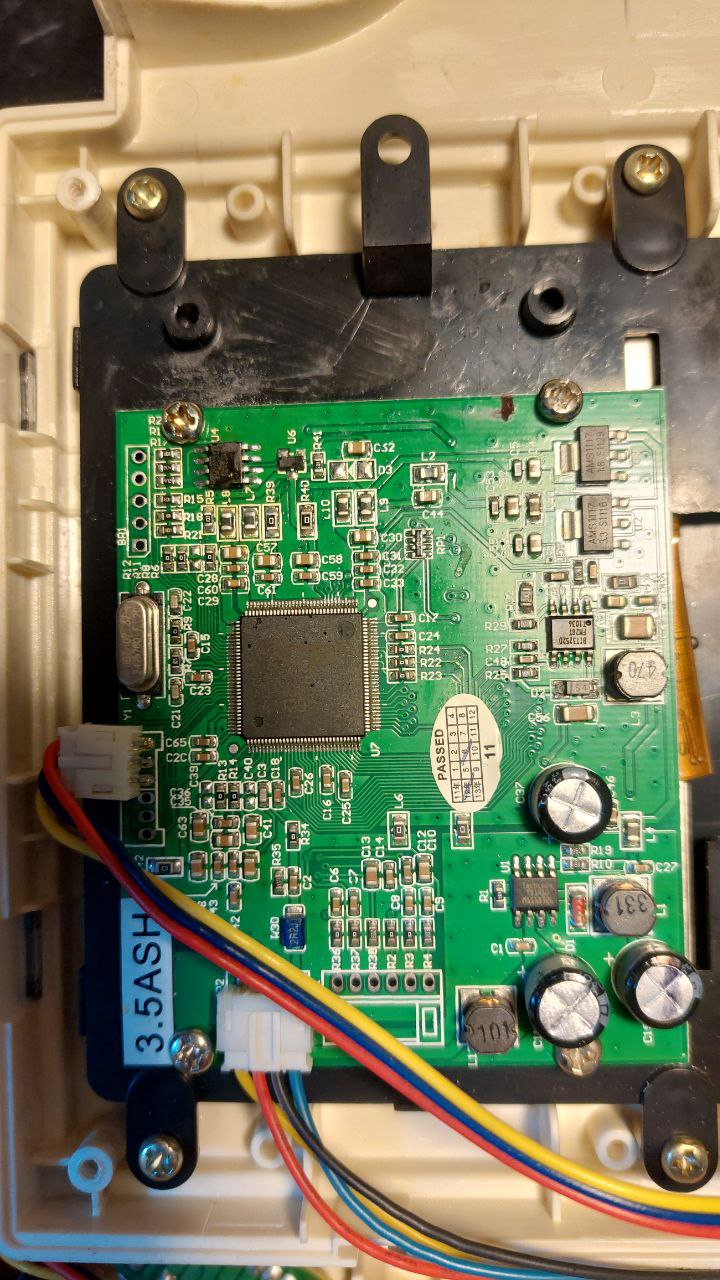

خدمت شما عکس از برد .. ولی فایل بکاپ ندارم .



[جمشيدا]

بردها متفاوت هستند
با شماره پردازنده متفاوت



[mehdidelta]

الان باید چیکار کرد ؟ راه حلی هست ؟
