مشکل: علت داغ کردن ایسی در مادربرد 945pl-s3p rev 6.6

[mr266]

درود بر همه اساتید و دوستان

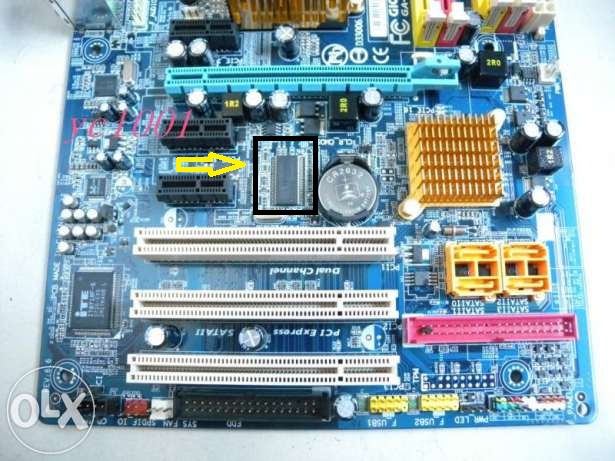

مشکل ما روشن شدن خودکار مادربرد 945pl-s3p rev 6.6 هست که هنگام بررسی کردن IC صدا داغ میکرد که تعویض کردم اما مشکل پابر جاست و در حال حاضر Ic مورد نظر که در تصویر نشون دادم داغ میکنه ( این مورد رو روی یه مادربرد دیگه هم دارم که IC رو عوض کردم اما جواب نداد ) .......... کد تستر هم چک CPu میزنه که از قطعات نو استفاده کردم اما جوابی نداد ) ( در حل حاضر چک CPU و داغ شدن IC پا برجاست.



[AMD]

این ایسی کلاک هست .
چیپ شبکه هم بررسی کنید . کد دیباگر هم بنویسید ؟ وضعیت چراغ های دیباگر ؟



[mr266]

درود
چیپ شبکه ولتاژ داره و مشکل ظاهری ندارد
چراغ های هنگام روشن شدن شامل ( Reset / clk/+3)
هر سه مورد ثابت روشن هستن و با فشار دادن چیپ شمالی هم هیچ عکس العملی مشون نمیده



[AMD]

درود
چیپ شبکه ولتاژ داره و مشکل ظاهری ندارد
چراغ های هنگام روشن شدن شامل ( Reset / clk/+3)
هر سه مورد ثابت روشن هستن و با فشار دادن چیپ شمالی هم هیچ عکس العملی مشون نمیده

کد دیباگر؟
ولتاژ روی کریستال پل جنوبی ؟



[amingpx]

درود
ای سی کلاک با سوختن به شدت داغ میکنه با تعویض انشالله حل میشه



[shahkoh]

من چند مورد از همین مین داشتم که با تعویض فت های اسلت گرافیگ حل شده ...تجربه بوده



[mr266]

درود
مرسی از راهنمایی هاتون اما مشکل پا برجاست
یه سوال داشتم
کلا دلایل اینکه چراغ reset و clk روشن می مونه چیا هستن ( لطفا کامل بگید ممنون میشم )



[cybernova]

دوست خوبم
روشن بودن چراغ ریست به معنی وجود اتصالی درمدار هست .قطعات اطراف پل جنوبی ( فت ها و آی سی 8 پین ) و همچنین رگولاتور کنار آی سی بایوس رو هم از نظر حرارت غیر طبیعی بررسی کنید .معمولا در این سری از مادربردهای گیگا ،فت های اطراف پل جنوبی و یا فت ها و خازن های کنار اسلات گرافیک دچار مشکل می شن . ولتاژ قسمتهای مختلف مخصوصا کریستال پل جنوبی رو هم اعلام بفرمائید .
موفق باشید .



[Next_electro]

سلام
بنده این مادربرد را دارم مشکل گرافیک داشت، آیسی کلاک هم داغ میشد کلیه ولتاژ ها و کد دیباگر اوکی بود جالب اینجاست بدون کارت گرافیک سیستم بالا میاد بدون تصویر،
کیبرد و لوازم جانبی هم کار میکنه
