مشکل: عدم ولتاژ ۵ ولت در پاور GLT مدل ATX600

[fatim]

سلام
اساتید محترم ، یه پاور GLT مشتری آورده علی رقم ارزش آنچنانی ولی اسرار مشتری برای رفع عیب

من ولتاژ ۵ ولت سیم بنفش رو دارم ولی ولتاژ تو سیم سبز نیست ، نیاز به کمک اساتید محترم

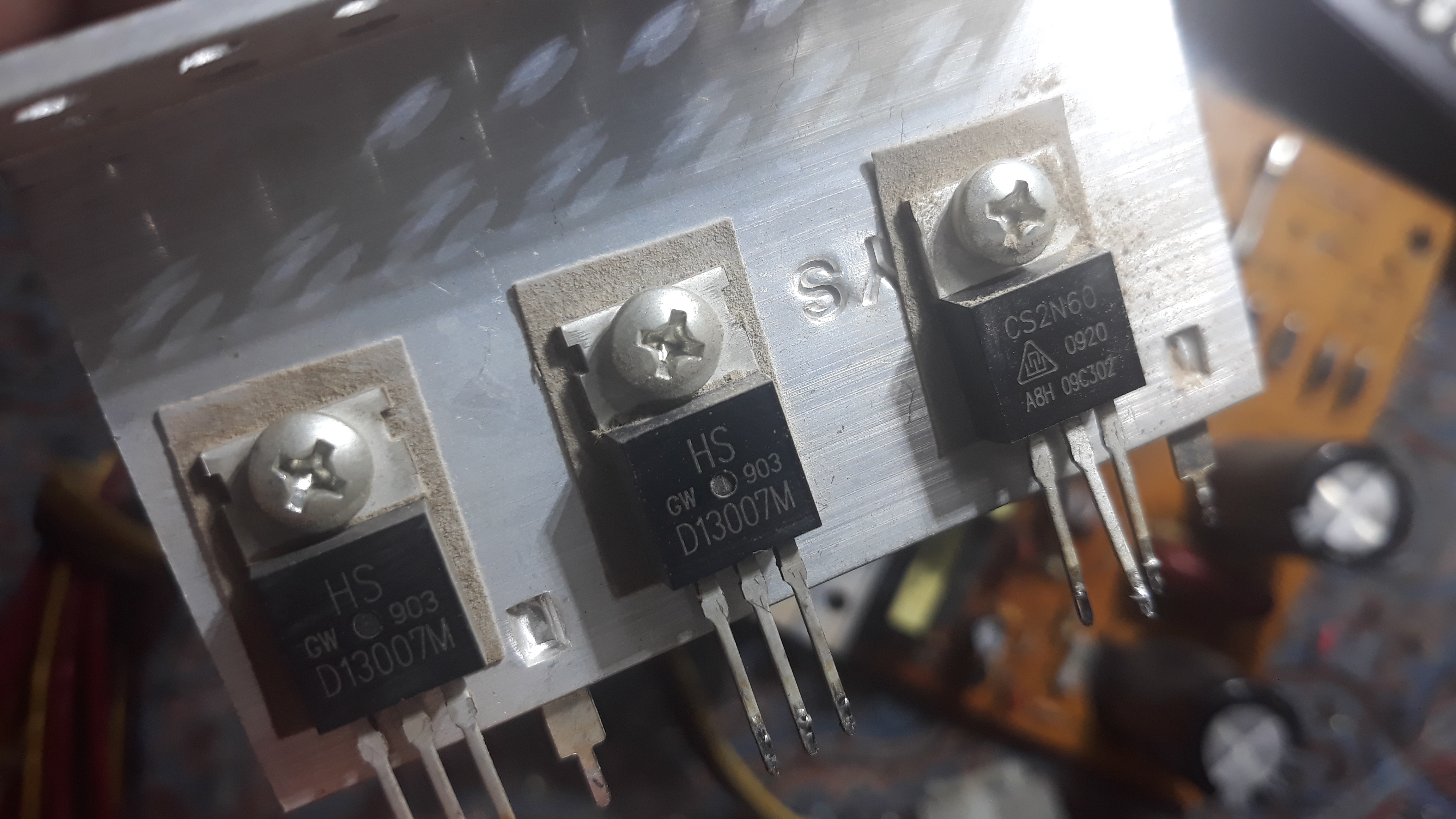

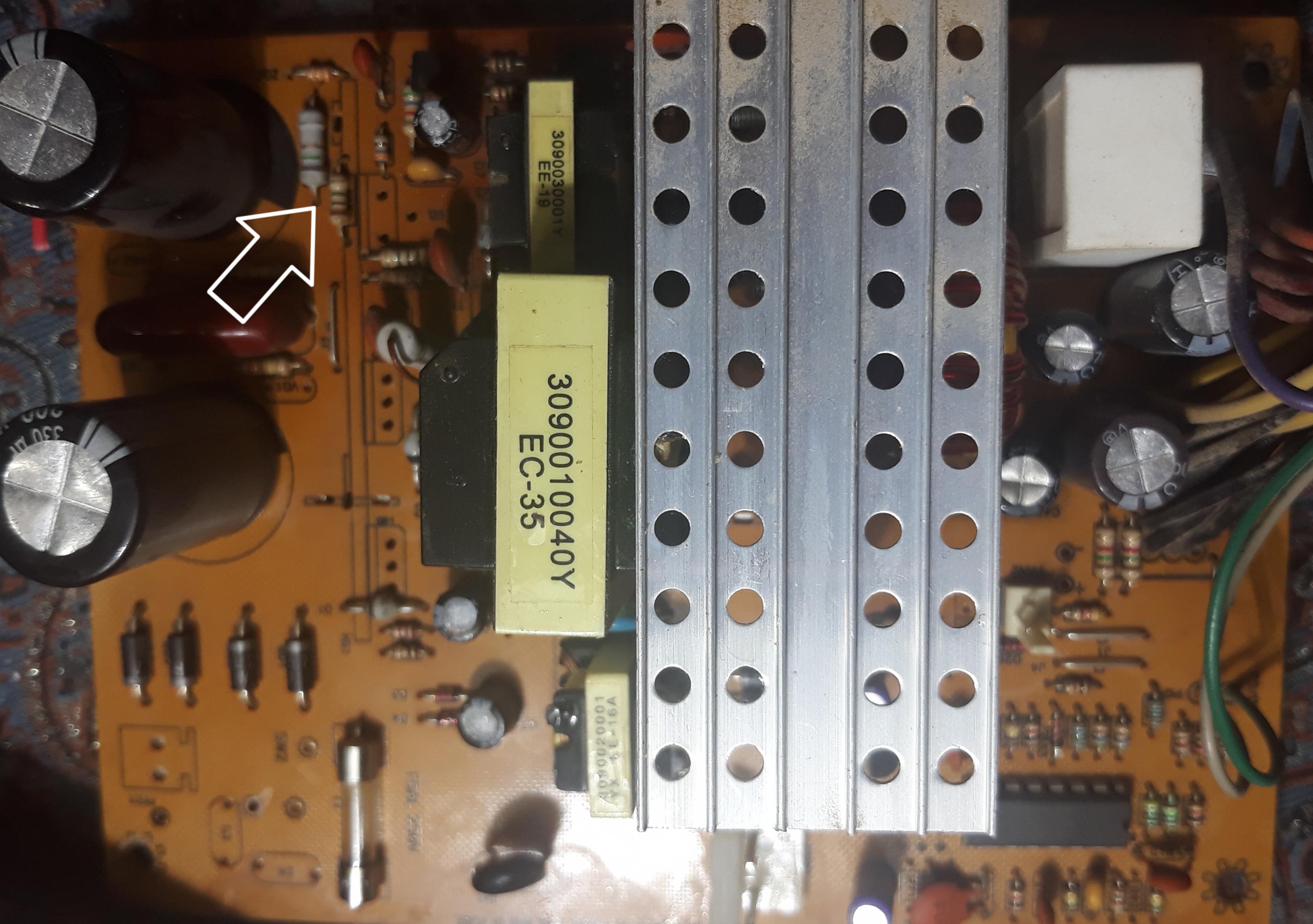

هیت سینک اول رو چک کردم سالمه یه گوشه برد زیادی داغ کرده طبق تصویر ولی قطعه معیوبی ندیدم
خازنهای اون قسمت رو عوض کردم مشکل پابرجاست



[novin_co]

سلام.علت نداشتن ۵ولت در پاور دقیقا تو همون قسمتی که علامت زدی و اطراف اون هست.لطف کن قطعات اون قسمت رو کامل تست کن.مخصوصا مقاومتها و دیودهای زنر رو.بعد یه عکس واضح تر از همون قسمت بگیر بفرست.و فرمودین ۵ولت استندبای رو دارین؟



[fatim]

سلام و عرض ادب
بله ولتاژ استندبای رو دارم ، البته وقتی پاور رو باز کردم حدود ۱۲ ولت بود که با تعویض خازنهای اون قسمت داغ شده ، شد ۵ ولت ولی ولتاژ استارت رو ندارم .



[fatim]

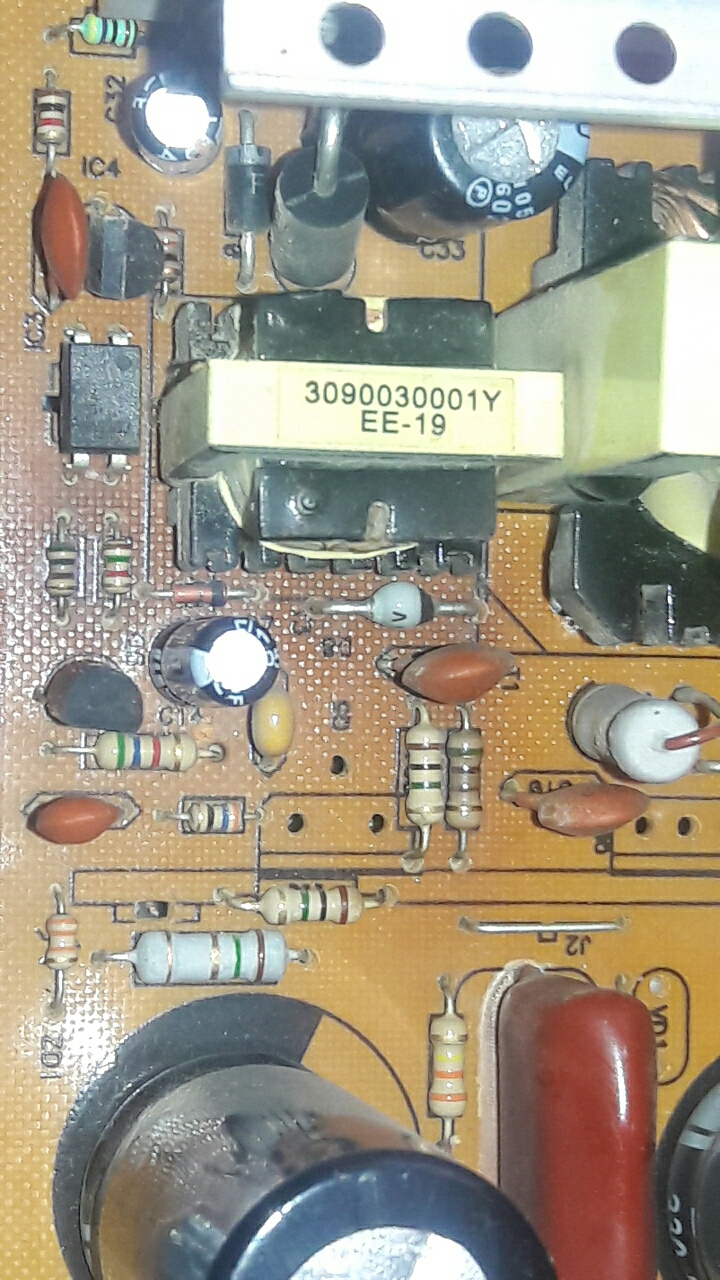

یه عکس واضح از اون قسمت مورد نظر:



[fatim]

بروزرسانی



[حمیدکیانی]

سلام

مقاومتstartupراتست وبررسی فرماییداین مقاومت معمولادراینگونه بردها وات بالا بارنج 270کیلو اهم ویابیشتربکارمیروند

موفق باشید



[M.babaei]

با سلام یکی از مقاومت ها که تو تصویر میبینم تغییر رنگ داده ، و قسمتی از برد هم همینطور قطعات اون قسمت رو هم برررسی کنید



[fatim]

با سلام یکی از مقاومت ها که تو تصویر میبینم تغییر رنگ داده ، و قسمتی از برد هم همینطور قطعات اون قسمت رو هم برررسی کنید

سلام
با تشکر از همراهی شما
نتیجه رو اعلام میکنم



[fatim]

با سلام
اون مقاومت ۵۰ کیلو بود و سالم
تمام مقاومتها هم سالم هستند حتی اونهایی که تغییر رنگ داده اند
فقط ۵ ولت استندبای رو دارم



[M.babaei]

پاور رو روشن کنید مولتی متر رو در حالت AC قرار بدین و پایه های ترانس T1 رو چک کنید ببینید ولتاژ های
12+
12-
-5
+5 ولت را باید نشون بده
