مشکل: عدم عملکرد صحیح در پاور گرین مدل GP330A ver 2.0

[SkyCity]

درود بر همه دوستان و همکاران
تعدادی پاور به دستم رسیده که همگی گرین هستند

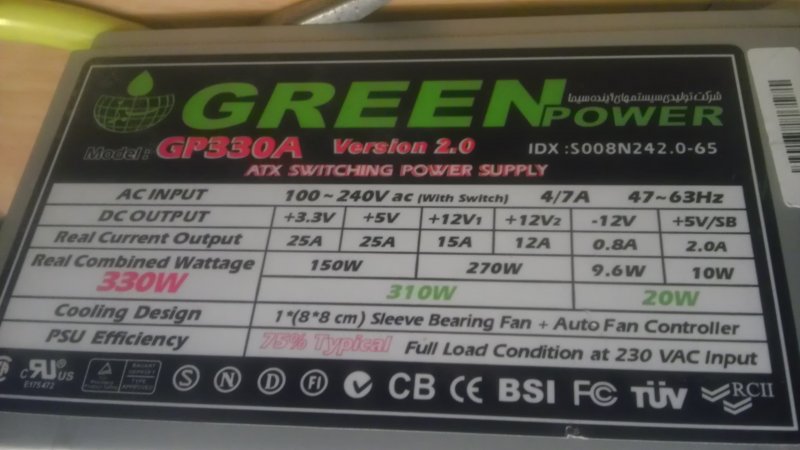

مدل پاور فوق GP330A ver 2.0 میباشد
پاور مذکور ابتدا سوت میکشید و ولتاژ استند بای 6.8 ولت بود
با تعویض خازن ها ولتاژ را 5.15 رساندم و سوت کاملا قطع شد
پاور به خوبی سوئیچ میشود و زمانیکه سیم های سبز و مشکی را به هم اتصال میدهم روشن میماند و با رها کردن پنس همچنان روشن باقی میماند ! و بایستی با کلید 0و1 پشت پاور خاموش کنم !
در تستر پاور نیز بهمین گونه است و فقط لامپ -5 و -12 روشن میشود و نه پاور گود دارم و نه ولتاژهای دیگر را !
حال پس از سوئیچ ولتاژگیری کردم
ولتاژ سیم ها
قرمز : 1.7 ولت
زرد : 12.25 ولت
بنفش : بدون ولتاژ
نارنجی : 3.42 ولت
خاکستری : 5.21 ولت
نکته جالب این است که در حالت استند بای در سیم بنفش 5.21 وجود دارد اما پس از سوئیچ خیر
هیچ گونه مشکل ظاهری در برد مشاهده نمیشود

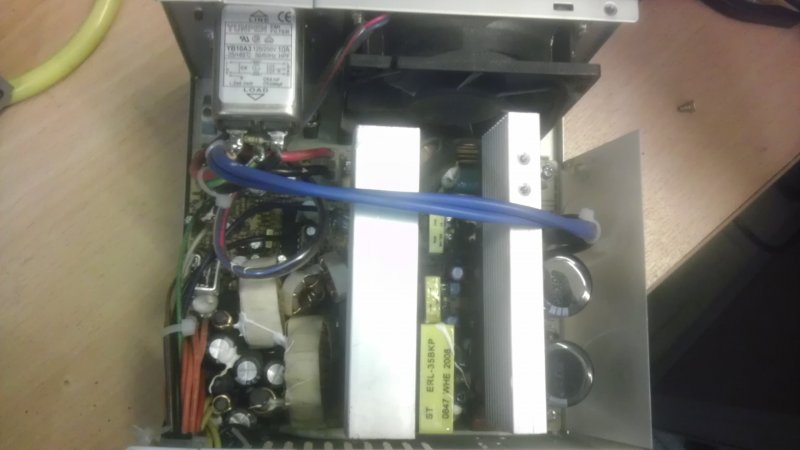

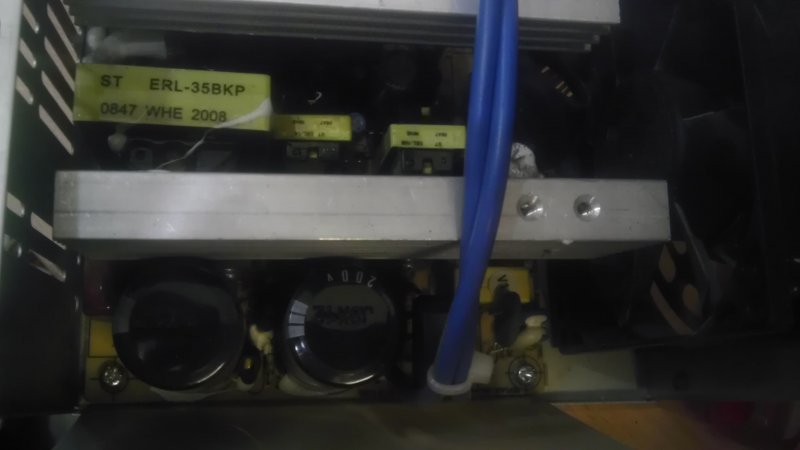

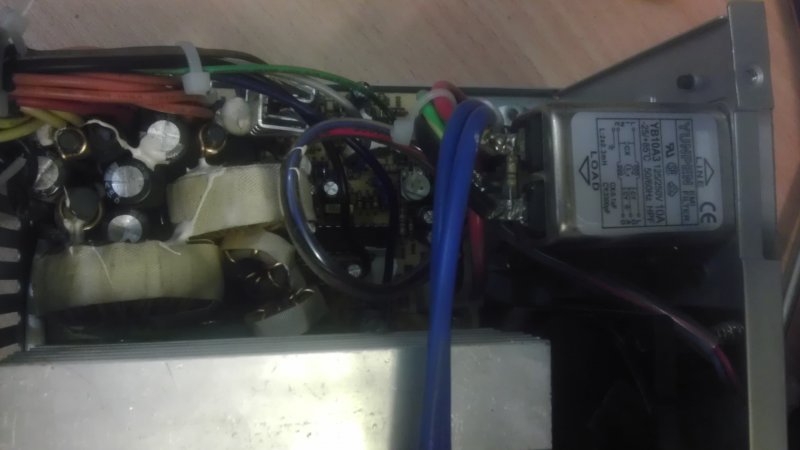

تصاویری ضمیمه کرده ام
با تشکر



[SkyCity]

درود
دوستان راهنمایی کنند لطفا ً
با تشکر



[SkyCity]

درود
چرا این قدر بی رونق شده انجمن !
هیچ کس یعنی به فکرش چیزی نمیرسد ؟
با تشکر



[SkyCity]

درود
چرا کسی نیست یه راهنمایی کنه ؟؟؟؟؟؟؟؟؟؟؟؟
نا امید شدم !



[tamishan]

2 خازن بزرگ ورودی و خازنهای خروجی رو تست کن



[RSMMM]

سلام دوست عزیز
در مورد سیم بنفش ، کنارش یک خازن هست . ببین خازن مشکل نداره یا اطراف سیم بنفش ، دیود مشکل نداره .
در مورد سیم قرمز ببین خازنی که به سیم قرمز وصله اون هم مشکل نداره !
اگر همه سالم بود ، با احتیاط اگر بتونی برد را برگردانی و وقتی روشن است ولتاژ 5 ولت را هد سینگ دوم دنبال کنی که اصلا دارید یا نه .



[دکتر احسان]

سلام ic 494 را تعویض نمایید .به نظر می رسد ولتاژ stb نامناسب به ان اسیب رسانده است.



[reza_476]

باسلام دربازار خازنهای خراب نیز وجود دارد لذا شما خازن نو را هم باید تست کرد سپس استفاده کنی



[RSMMM]

دوست عزیز بین هد سینگ اول و دوم ، خوب دقت کن ببین مقاومت یا دیود نسوخته باشه .



[SkyCity]

سلام ic 494 را تعویض نمایید .به نظر می رسد ولتاژ stb نامناسب به ان اسیب رسانده است.

درود
دوست عزیز tl494 تعویض گردید
الان ولتاژها تقریبا درست است اما همچنان پس از سوئیچ سیم بنفش ولتاژی ندارد اما قبل از سوئیچ 5 ولت دارد !
ضمنا همچنان پس از سوئیچ زمانی که پنس را جدا میکنم پاور خاموش نمیشود و باید دکمه 0 را بزنم تا خاموش شه
با تشکر
