سلام خدمت اساتید
مادربرد فوق روشن میشه و cpu هم به آرامی گرم میشه ( بسته به مدل cpu خیلی داغ هم میشه ) با انواع cpu تست شده اما چراغ reset دیباگر یکسره روشنه و کد هم 00 هست
موارد انجام شده :
1- شستشوی برد
2- تعویض 2 خازن 1000 6.3 ولت کنار چیپ شمالی که باد کرده بود
3- پروگرام بایوس
4- فشار روی چیپ شمالی و جنوبی و ریبال آنها

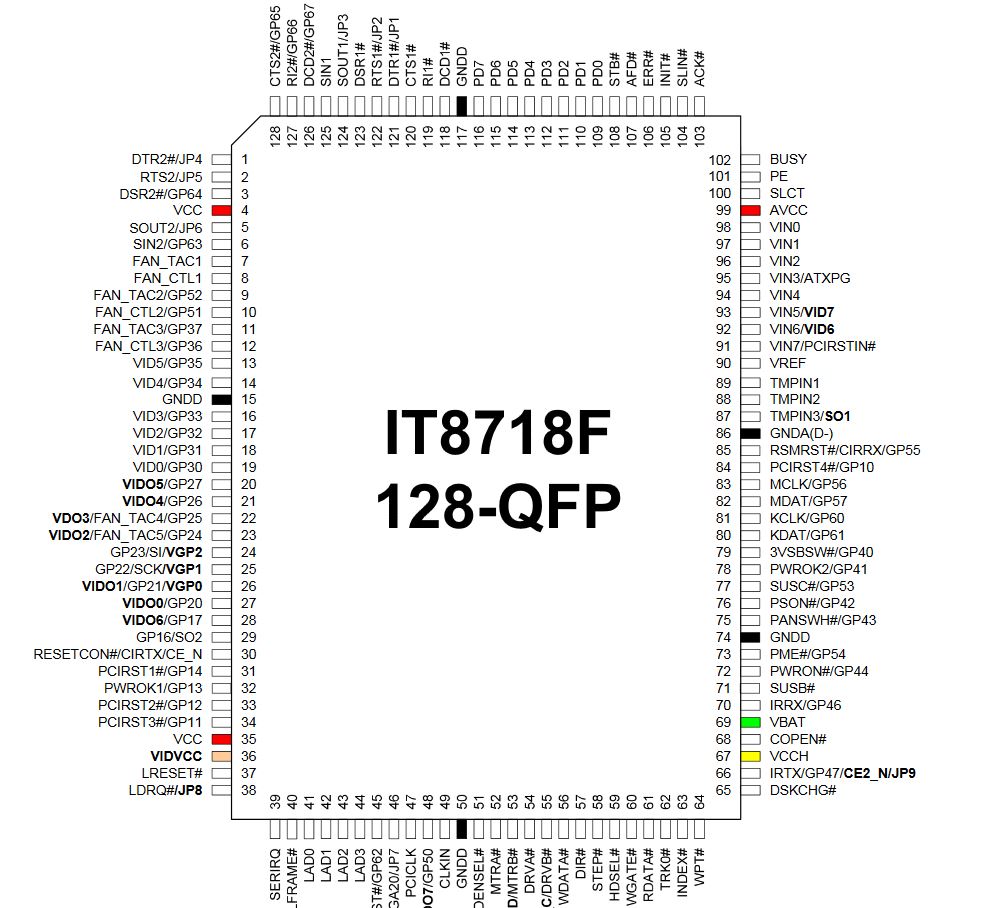

5- ولتاژ i/o که 4 پایه IT8718F که vcc هستند همگی 5 ولت و ولتاژ پایه باتری 3.3 رو دارن

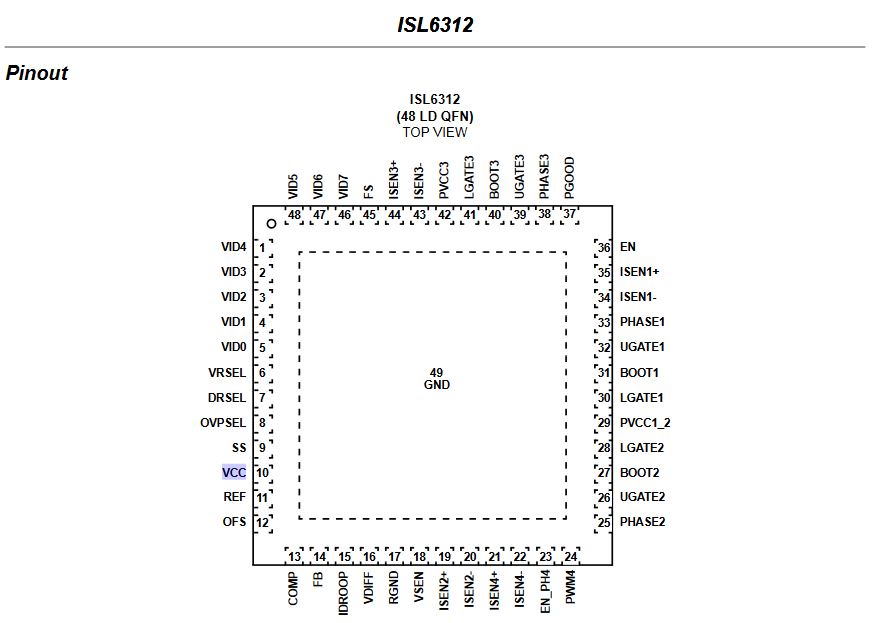

6- ایسی پاور ISL 6312 پایه vcc 5 ولت و پایه pvcc 10 ولت ! و پایه phase 2 2 ولت
7- فت ها چند تا ولتاژ 10 ولت دارن و چند تا 2.4 ولت
8- هیچ ایسی هم داغ نمیکنه روی برد .
9- ولتاژ پایه کریستال نسبت به بدنه 1.4 و نسبت به هم حدودا 0.400
