عدم دیتکت رم در مادربرد ایسوس مدل p5kpl se rev 2.0

[SkyCity]

درود بر همه
مادربردی بدستم رسیده که دارای مشکل عدم دیتکت رم است
البته مادربرد فوق حدود 12 تا خازن 820 میکرو 6.3 ولتا باد کرده داشت که همگی تعویض گردیدند
دیباگر با وجود رم کد E000 میدهد اما زمانیکه رم را در می آورم کد d3d1 میدهد و اسپیکر بازر سه بار بوق و سپس با مکث کوتاه در دو حالت ذکر شده تکرار میکند و بوق میزند
رم ولتاژ 1.87 و 0.93 را دارد
پیشاپیش سپاس

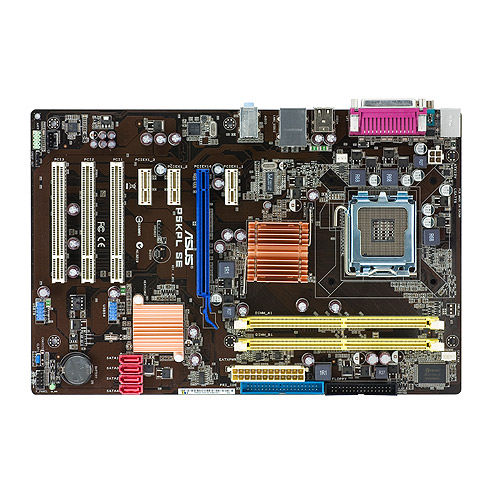

تصاویری از مادربرد فوق


​



[hanirayan]

با سلام

دوست عزیز همچین مشکلی رو با مادر بورد ایسوس داشتم البته یه مدل دیگه با این تفاوت که فقط یکی از اسلات ها کار میکرد که بعد از چند روز سرو کله زدن با تعویض ای سی بایاس مشکلم برطرف شد


​



[SkyCity]

با سلام

دوست عزیز همچین مشکلی رو با مادر بورد ایسوس داشتم البته یه مدل دیگه با این تفاوت که فقط یکی از اسلات ها کار میکرد که بعد از چند روز سرو کله زدن با تعویض ای سی بایاس مشکلم برطرف شد


​

درود
متاسفان ایراد از بایوس و آیسی آن نیست
همچنان مشکل پا برجاست
سپاس
​



[مهدی امجدی]

با درود
همکار گرامی ، اول از همه باید ببینید چرا خازن ها باد کرده اند احتمالا از پاور است بررسی کنید اگر اینطور بود تعویض و یا تعمیر کنید احتمال دارد حتی پس از درست شدن مین یا تعویض دوباره مشکل ساز شود
بریم سر اصل مطلب :
1- اسلات را با اسپری خشک یا تینر مرغوب شستشو دهید
2- با چند رم سالم تست بگیرید
3- اول پایه های خازن های تعویض شده را با قلع و روغن لحیم آلمانی شارژ کنید که هم زمان هم میتوانید از هیتر هم کمک بگیرید که قلع به خوبی به خوردش رود
4- برای اطمینان ، جهت نصب خازن ها را مجدد چک کنید چون فکر کنم در این مین علامت جهت گول زننده باشد
5- یک مطلبی را دوستان همکار از بنده داشته باشید قبل از تعویض خازن ،حتما خازن را قبلش با خازن سنج تست کنید حتی خازن های صفر یا بهتر بگویم بخصوص خازن های صفر !!!...
6- فت های اطراف اسلات و چیپ شمالی را تست بگیرید
7- روی چیپ شمالی با دست فشار دهید و استارت کنید
8- بانک سی پی یو را نگاه کنید که خارها شکسته یا کثیف نباشد و همچنین کف سی پی یو را نگاه کنید که کثیف یا خمیر سیلیکونی نباشد
فعلا اینها موارد مهمتر هستند با دقت انجام دهید و نتیجه را اعلام فرمایید
موفق باشید


​



[مهدی امجدی]

با درود
مطلبی را هم باید خدمت دوستان اضافه کنم شاید جلوتر به کار بعضی از عزیزان بیاد
حتما smd های اطراف بانک رم را چک کنید که قلع مردگی یا سلف پریدگی نداشته باشد و همچنین مقاومت های فیوزی اطراف فت

از پایه های زیر بانک غافل نشوید و از قطعی مدار غافل نشوید
ولی اگر دوستان قانون 10 دقیقه ای که در قسمت تجربیات عرض کردم را انجام دهند بیش از 50 درصد مشکل حل میشود
http://www.irantk.ir/irantk23317/
موفق باشید
​



[مهدی امجدی]

با درود مجدد
این را هم اضافه کنم تا خیالم راحت شود همانطوری که مهندس بزرگوارمان با کاربری hanirayan به درستی فرمودند از بایوس هم نباید غافل شد
معمولا با این مواردی که در این تاپیک مطرح شد را اگر به درستی بررسی کنیم باید ایراد دیتکت رم حل شود
البته موارد خاص و نادری هم هست که باید بررسی شود خلاصه مادربرد دنیای پیچیده ای دارد و ورژن به ورژن قلق خاص خودش را دارد
پایدار باشید
​



[SkyCity]

درود بر شما آقا مهدی
تمامی موارد را چک کردم اما متاسفانه مشخص نیست که چرا بوق رم میزند
البته مشتری میگفت قبل از اینکه نزد بنده بیاره تصویر میداده و چون کمی هنگ میکرده و خازن های باد کرده را دیده و برای تعویض خازن ها فقط نزد بنده آورده که ایراد بجای اینکه برطرف شه بدتر شده
خلاصه با کلی ور رفتن فت 8 پایه کنار رم را تعویض کردم و مشکل برطرف شد
ممنون از لطف شما
سپاس
​



[yaghob20]

همكار عزيز لطفا شماره فت رو قيد كنيد
و نتيجه رو در تجربيات تعمير مادربرد قرار دهيد
تشكر فراوان از اطلاع رساني شما​



[SkyCity]

همكار عزيز لطفا شماره فت رو قيد كنيد
و نتيجه رو در تجربيات تعمير مادربرد قرار دهيد
تشكر فراوان از اطلاع رساني شما​

درود
متاسفانه مادربرد رو دادم رفت اما مکان فت دقیقا بالای سوکت 24 پین پاور هست
سپاس
​
