مشکل: عدم تصویر مین برد ASUS P4S533-MX

[Mr.Zamani]

با سلام این مین برد صحی و سالم گوشه ی تعمیرگاهم انداخته بودم
یکی از اداره ها نیاز داشتن به مین خیالم راحت این سالمه
تستش کردم دیدم تصویر نمیده مدار ریست و کلاک درسته
ولی Vcore ندارم پورت 4 پین 12 ولت رو داره ولی خروجی فت ها 2.7 و 1.5 رو ندارم
سیپی یو اصلا گرم نمیشه چون هیچ ولتاژی نداره
فت هارو هم تعویض کردم خازن هام ولتاژ 12 شون اوکیه
راستی بایوس هم زدم ....
با تشکر



[alihokm]

سلام
دیباگر اگه داری بزار ببین چه کدی میده؟



[A.R.T]

با سلام این مین برد صحی و سالم گوشه ی تعمیرگاهم انداخته بودم
یکی از اداره ها نیاز داشتن به مین خیالم راحت این سالمه
تستش کردم دیدم تصویر نمیده مدار ریست و کلاک درسته
ولی Vcore ندارم پورت 4 پین 12 ولت رو داره ولی خروجی فت ها 2.7 و 1.5 رو ندارم
سیپی یو اصلا گرم نمیشه چون هیچ ولتاژی نداره
فت هارو هم تعویض کردم خازن هام ولتاژ 12 شون اوکیه
راستی بایوس هم زدم ....
با تشکر

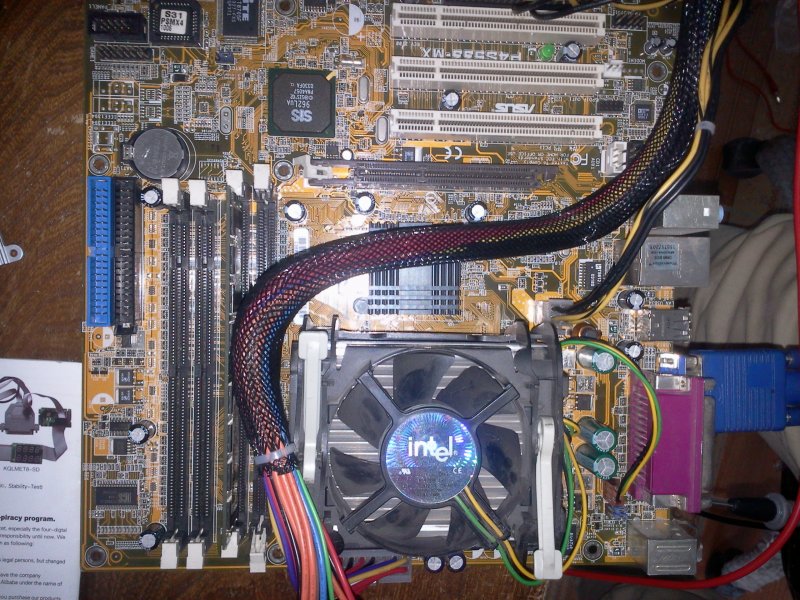

مشاهده فایل‌پیوست 78023

درود
ولتازهای زیر را اعلام کنید
ولتاژ باتری بکاپ اگه کمتر از 3.3 باشد باتری تعویض شود
ولتاژ کریستال ای سی کلاک؟؟
ولتاژ کریستال پل جنوبی
ولتاژ I/O در پایه ورودی و خروجی
ضمنا ببینید قطعه ای روی برد زیاد از حد داغ نمیشود
خصوصا پل جنوبی
نتایج را اعلام کنید
با تشکر



[aryanserdar]

ولتاژهایی که گفتین میشه بگین چقد باید باشن؟



[A.R.T]

ولتاژهایی که گفتین میشه بگین چقد باید باشن؟

درود
دوست عزیز شما قوانین سایت را در نظر نگرفتید
مطرح کردن سوال جدید در پی پست یه کاربر دیگه خلاف مقررات سایت هتتش
با این حال خدمت شما عرض کنم:
ولتاژ باطری بکاپ باید 3.3 باشه
ولتاژ I/O باید در ورودی و خروجی 5V و 3.3 باشه
ولتاژ پین پاور 5Vو 3.3 باید باشه
کریستال پل جنوبی در هر دو پایه 1.9 تا 9. باید باشه
