مشکل: عدم تصویر در مادربرد foxconn G41mxe

[erfanjon74]

درود به همه

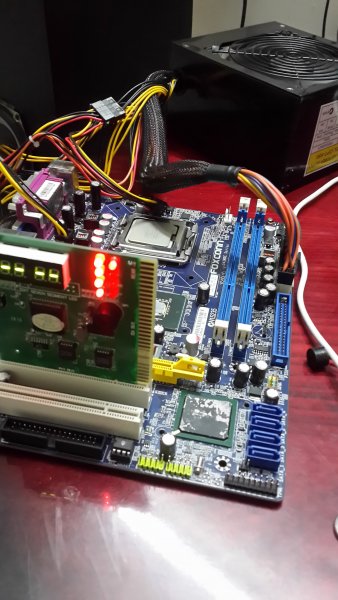

یک مادربرد فاکسان هست که دیباگر کد نداره
یک سی پی یو میذارم اصلا داغ نمیشه
ولی با یک سی پی یو دیگه داغ میشه باز هم نه کد دارم ن تصویر
دوستان از کجا شروع کنم برای عیب یابی ولتاژ گیری



[AMD]

بایوس بزنید .



[erfanjon74]

فایل بایوسش رو محبت میکنید



[AMD]

تو قسمت تاپیک FOXCONN درخواست بایوس اعلام کنید براتون قرار میدم .



[erfanjon74]

بایوس زدم جواب نداد دوستان



[AMD]

حرارت چیپ های صدا و شبکه رو بررسی کنید . ایسی i/o رو با دقت شستشو داده و یکبار با دقت رسیولد کنید .
ولتاژ ماسفت ها رم و پردازنده و مقدار vcore رو اعلام کنید . ولتاژ ایسی i/o



[erfanjon74]

آی او ریسولد شد - جواب نداد
ولتاژ vcore و ای او چجوری بگیرم. یعنی رو کدوم پایه

vcore یعنی سلف اطراف cpu???
گرفتم. ولتاژ 1 تا 1.5 داشت



[AMD]

vcore یعنی سلف اطراف cpu???
گرفتم. ولتاژ 1 تا 1.5 داشت

نقشه این برد رو من در قسمت نقشه های فاکسکان اپلود کردم . بر اساس نقشه ولتاژ ها رو چک کن .



[erfanjon74]

اقا از این چیزی نفهمیدم:distrust:
اگه میشه یه توضیحی چیزی بدید ممنون



[REZA_RAJABI]

دوست عزیز چیپ جنوبی ملایم تر هیت بگیر احتمالا تصویر میاد.بااین مشکل مواجه شده بودم قبلا.
