باسلام به دوستای گلم
در این پست نحوه تست های ولتاژ LCD روی یک لپ تاپ آموزش داده میشه
امیدوارم مفید باشه
[hide]مشکلات برد های ولتاژ مانیتورهای LCD خیلی شبیه به مشکلات Backlight اون هست. مثلا اگر هر یک از اونها مشکل پیدا کنند تصویری کدر و کم نور خواهیم داشت.
اگر شما گمان کنید که مشکل از برد اینورتر یا همون های ولتاژ میتونید با یک های ولتاژ دیگه که مطمئن هستید سالم هست تست بگیرید و یا یک بک لایت سالم به های ولتاژتون وصل کنید ببینید بدون مشکل روشن میشه یا نه!
ما در اینجا به روش دوم می پردازیم چون بک لیتها تقریبا شبیه هم هستند و یک بک لایت با اکثر های ولتاژها همخونی داره ولی کانکتورها باید به هم بخورند و باهم مچ باشند که بعدا در مورد اونها توضیح میدم.
خوب بریم سر اصل مطلب

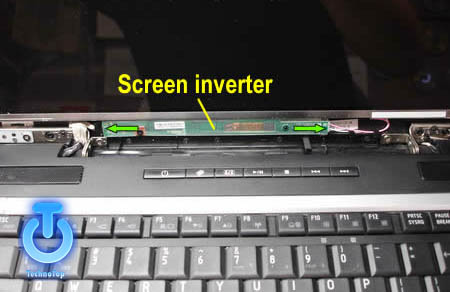

های ولتاژ معمولا داخل پنل مانیتور در زیر LCD قرار داره. برد های ولتاژ در دو طرف کانکتور داره. سمت چپ که به کابل LCD که از مادربرد میاد وصل میشه و سمت راست که به ورودی بک لایت که در LCD قرار داره وصل میشه

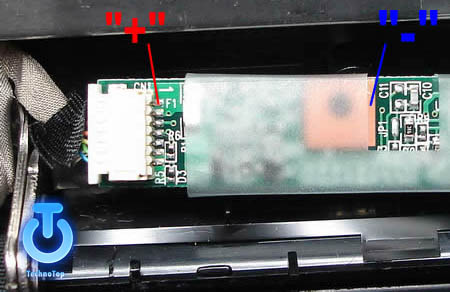

برای اینکه مطمئن بشیم ولتاژ ورودی از مادربرد به های ولتاژ میرسه میتونیم از یک مالتی متر استفاده کنیم به اینصورت + رو میزنیم به پایه اول کانکتور های ولتاژ و - رو هم توی جای پیچ. در اینجا ما ولتاژ 19.4V DC داریم و مطمئن شدیم که ولتاژ ورودی مشکلی نداره.
اخطار: اگر شما اتصال کوتاهی روی برد های ولتاژ ایجاد کنید ممکن باعث صدمه دیدن اون یا حتی مادربرد بشید.پس اگر به اندازه کافی مهارت ندارید اصلا اینکار رو نکنید
حالا باید بفهمیم مشکل از های ولتاژ ماست که بک لایت روشن نمیشه یا مشکل از خود بک لایت هست؟
کارهایی که باید انجام بدیم:

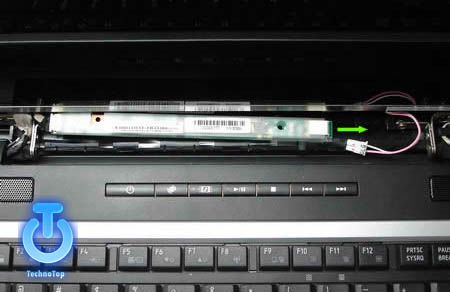

1- کابل بک لایت( سمت راست ) رو از High-voltage جدا میکنیم

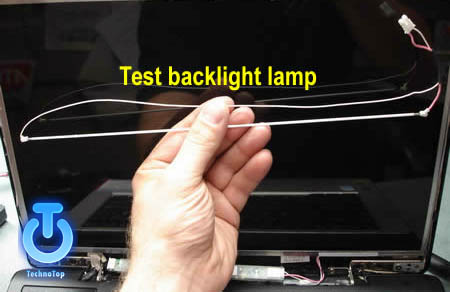

2- بک لایت مخصوص تست رو که از قبل میدونیم سالم هست به های ولتاژ وصل میکنیم. بک لایت ما از LCD کوچیکتره ولی برای تست مشکلی نداره
2 حالت ممکن پیش بیاد:
1- اگر بک لایت تست روشن بشه معلوم میشه که High-Voltage سالم هست و مشکل از بک لایت LCD که یا باید LCD رو تعویض کنیم و یا بک لایت اون رو که کار ساده ای نیست ولی به زودی آموزش اون رو در سایت قرار میدیم.
2- اگر بک لایتمون هم روشن نشد میفهمیم که مشکل از های ولتاژ هست و باید اون رو با یکی دیگه عوض کنیم که آموزش اون رو هم میتونید در آینده در سایت بخونید.

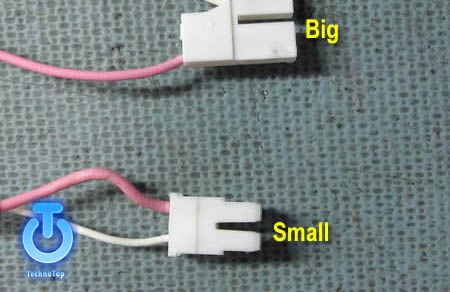

کانکنور بک لایتها به دو نوع هستند که در تصویر زیر میبینید. بزرگ و کوچک. اکثرا کانکتورها کوچک هستند. من خیلی کم دیدم بزرگ باشه.
مهم: اگر قصد خرید یک بک لایت برای تست دارید مطمئن بشید که کانکتور اون با کانکتور های ولتاژ شما مچ باشه. اکثر بک لایتها بدون سیم فروخته میشن پس باید بگردید و با سیم و سوکت دار پیدا کنید
از این به بعد هروقت بخواهید این تست رو انجام بدید فقط کافیه سوکت سمت راست رو در بیارین و بک لایت خودتون رو بزنید جاش.

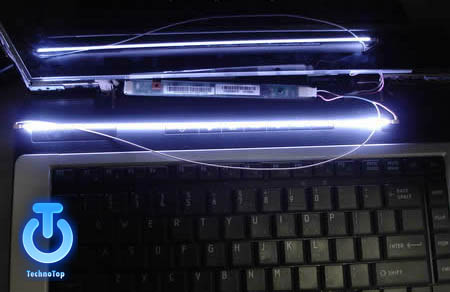

در اینجا میبینید که های ولتاژ ما سالم بود و مشکل از Back-Light هست.
تقدیم به دوستان گلم .[/hide]
