مشکل: شناسایی آی سی های پاک شده دستگاه جوش

[kamalsr1353]

باعرض سلام خدمت تمامی اساتید محترم

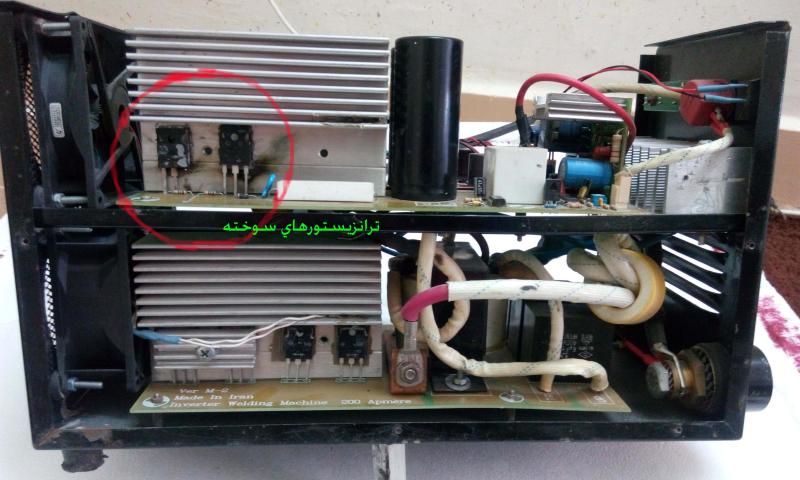

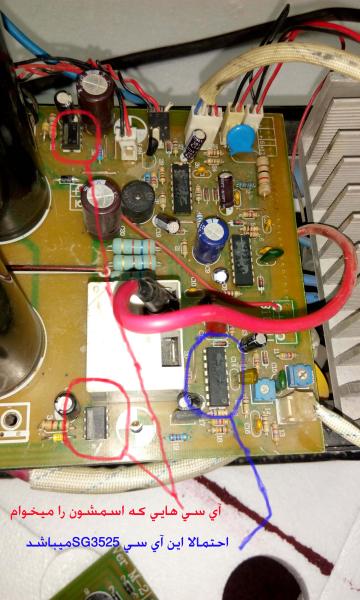

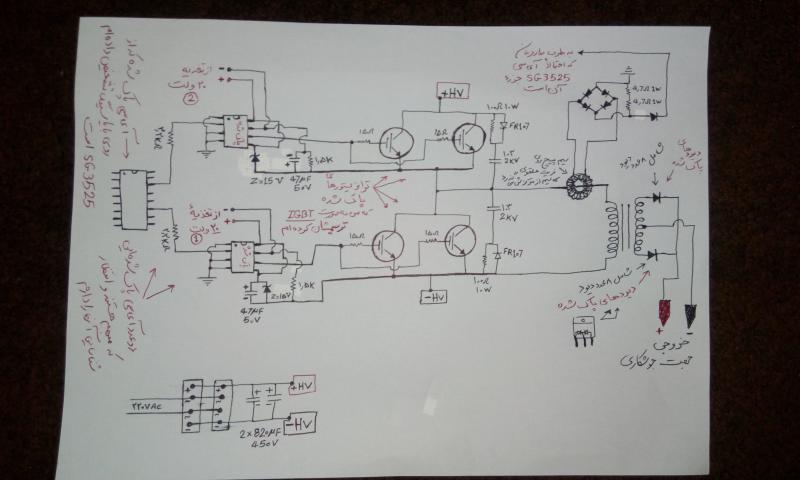

چندوقتیه یکی ازمشتریهام یک دستگاه جوش برای تعمیرآورده که ترانزیستورهاش ترکیدن که احتمال زیاد آی جی بی تی هستندوجالب اینکه این دستگاه ساخت برادران دلاور داخلیه خودمونه که حتی رحم به اپتوکوپلر تغذیش هم نکردن واونو پاک کردن یعنی هرچی آی سی وترانزیستور حساس داخل این دستگاه هستند از زیر سنگ جت رد شدند وزبون بسته ها آثاری از نام ونشونشون نمونده لذا بااین اوصاف من دستگاه رابازکرده واز قسمت های مختلفش عکس گرفته ام وحتی فضولی کرده ونقشه قسمت قدرت دستگاه را ترسیم کرده ام همان قسمتی که خراب شده ودوتا آی سی هشت پین راه انداز داره که هرکدام از این آی سی ها جفتی ترانزیستور را راه اندازی میکنن که به همراه ترکیدن این ترانزیستورها{هر4عدد} آی سی ها هم از داخل اتصال اهمی شده وپایه هایشان به هم راه میدهند.ویک آی سی 16 پین هم وجود داره که پالس اصلی را به این دو آی سی راه انداز میرسونه ومن از روی بایاسینگش تشخیص دادم همان آی سی پرکاربرد sG3525میباشد
حالا خواهش من از دوستان اینه که منو در راه شناسایی این قطعات یاری بدن الخصوص دوعدد آی سی 8پین چون شاید برای ترانزیستورها بشود از آی جی بی تی های پرکاربرد وقوی بازار استفاده کنم واون هم بسته به نظر شما میباشد .

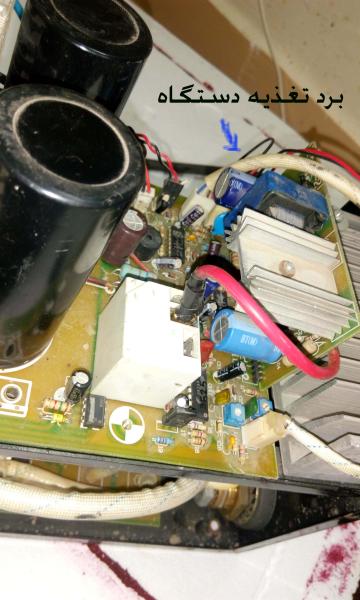

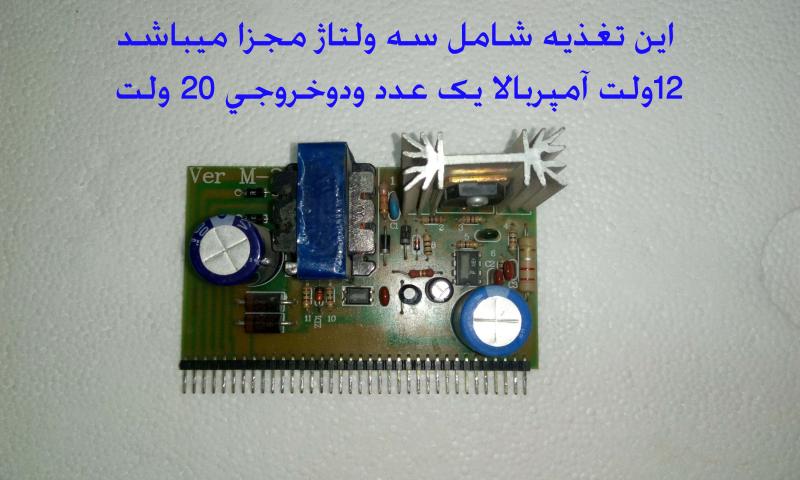

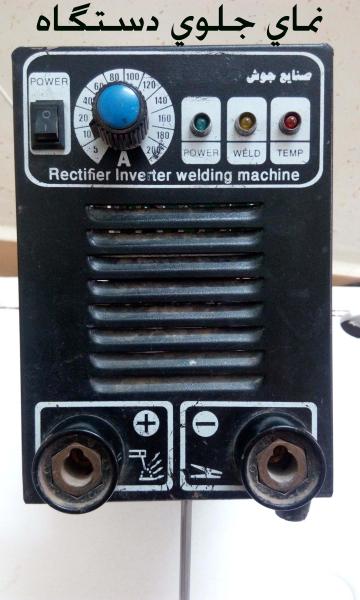

عکسهای که در پایین میزارم ونقشه ترسیمی خودم تا اندازه ایی گویای مشکلم هستند
پیشاپیش از همتون کمال تشکر را دارم

منتظر نظرات گرانبهایتان هستم



[darabi81]

سلام
شاید tc4420 باشد.
تنها دستگاهی که شبیه این نقشه دیده ام و آی سی درایور igbt داشت همان گام الکتریک است با آی سی 4420



[darabi81]

تصویر آخر را به صورت فایل یا pdf آپلود کن تا کیفیت داشته باشد و امکان زوم کردن میسر باشد



[kamalsr1353]

سلام استادعزیز.ممنون ازجوابتون ولی بایاسینگ پایه های آی سی های درایور آی جی بی تی مانند TC4420یاTC4429ویا حتی Hcnw3120که دربسیاری ازدستگاه جوشها به کارمیروند رانگاه کرده ام ولی هیچ کدام با آی سی مبهم من همخوانی ندارند
نقشه آخری را هم به صورت pdf تبدیل کردم که امیدوارم به کاربیاید



[m_kazemi7]

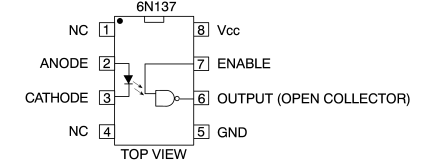

سلام اون ای سی مد نظر شما یک فکر کنن یک اپتو نند میباشد به شماره6n137
موفق باشید



[kamalsr1353]

ممنون استاد کاظمی .من فکرنکنم آی سی مدنظرم6n137باشه چون این کوپلر پایه پنجش به منفیه وپایه هشتش مثبت درصورتیکه اگه به نقشه ترسیم شده توسط خودم نگاه کنی متوجه میشی پایه پنج وهشت به مثبت وپایه هفت به منفی وصل میشه وبقیه پایه ها هم ازلحاظ بایاسینگ اختلاف زیاد دارند.ولی درکل ممنون که نظر دادی



[kamalsr1353]

سلام .وجدانا یعنی کسی نیست ما را راهنمایی کنه؟وبازهم وجدانا تا حالا کسایی که توی ساخت چنین دستگاههایی دست داشتن به اینجا سرنزدن ؟من مطمعنم که سرزدن ودیدن وتوی دل خندیدن ولی ای کاش میدونستن زکات دانش آموزش اونه وخداییش من هم اگه به خاطر فشار مشتری نبود به هیچکس رو نمیزدم الخصوص کسایی که فکرمیکنن الان ما با دونستم اسم آی سی میریم چنین دستگاهی را کپی میکنیم .ولی در کل ممنون وتشکر میکنم از دوستایی که توی این صفحه نظردادن ومن اون دستهایی وافکاری را که جهت کمک کردن همیشه آماده اند توی قلبم میبوسم



[بهبود 68]

سلام .وجدانا یعنی کسی نیست ما را راهنمایی کنه؟وبازهم وجدانا تا حالا کسایی که توی ساخت چنین دستگاههایی دست داشتن به اینجا سرنزدن ؟من مطمعنم که سرزدن ودیدن وتوی دل خندیدن ولی ای کاش میدونستن زکات دانش آموزش اونه وخداییش من هم اگه به خاطر فشار مشتری نبود به هیچکس رو نمیزدم الخصوص کسایی که فکرمیکنن الان ما با دونستم اسم آی سی میریم چنین دستگاهی را کپی میکنیم .ولی در کل ممنون وتشکر میکنم از دوستایی که توی این صفحه نظردادن ومن اون دستهایی وافکاری را که جهت کمک کردن همیشه آماده اند توی قلبم میبوسم

با سلام
دوست عزیز دلخوری شما بجا هستش اما به این مسئله باید با دید منطقی نگاه کنید،"این خانه از اساس ویران است"فکر میکنی سالانه چند هزار نفر مهندس برق فارغ التحصیل میشن؟چند در صدشون با سوادن؟چند درصدشون شاغل میشن؟اگر کمی دقت کنی متوجه میشی بالای 90درصد فارغ التحصیل ها تا مدت زیادی بیکارن،این بیکاری و اشباع متقاضی و شرایط پر فراز و نشیب اقتصادی موجب شده"هر کی کلاه خودشو سفت بچسبه که مبادا باد ببردش"اگر کسی بنا به دلایلی حرفه ی نو ظهوری رو روش مسلط شده باشه به هیچ عنوان رموزی بیرون نمیده مبادا موقعیتش به خطر بیفته و به اصطلاح دست زیاد بشه
این برادر های محترم چینی که روزی هزار بار به خاطر مصنوعات
بی کیفیت شون از جانب ما ها فحش میخورن تو یه وضعیت آموزشی و اقتصادی یکسان کار میکنن و هیچ فرمول و دستوری ازکسی پنهان نیست و نیازی به دور زدن همدیگر و کلاه سر همدیگر گذاشتن ندارن ولی اگر یه ایرانی بخواد یه چیزی رو تولید کنه به دلیل شزایط نابرابر سواد و سرمایه و خیلی چیزای دیگه باید هزار تا شامورتی بازی در بیاره تا بتونه تو بازار بقا داشته باشه و به همین خاطر به شماره کوپلر هم رحم نمیکنن و اونم پاک میکنن!
وجود
اساتیدی مثل استاد غزال و استاد رجبی که وقت
گرانبهاشون رو برای کاربر ها میزارن و موجب ارتقای سطح علمی کاربر ها میشن دلیلی بر نیت خیر خیلی از کاربرها که فقط صرفا به جهت مطالعه ی مباحث در سایت حضور دارن نمیشه و قدر همچین نعمت هایی رو باید بیشتر دونست
موفق و پیروز باشید



[kamalsr1353]

ممنونت استاد بهبود عزیز .ممنونت از توضیحات گرانبهایی که دادی که البته جزع واقعیات درد آور اجتماع ماهستند .وجا داره فرارسیدن عید باستانی نوروز را به شما وتمامی اعضاع گروه تبریک بگم وای کاش دوستی هم که خودش میدونه اسم این آی سی چیه والان داره این متن را میخونه ما را با گفتن یک اسم آی سی دراینجا یا لااقل با یک پیام شخصی خوشحال کنه وچون من نیتم بدنیست و فقط رضایت مشتری والبته گرفتن دستمزد است بسیاربسیارخوشحال شده واین کاراون را بهترین عیدی برای خودم تلقی خواهم کرد.البته لازم به ذکره که میتونم بوسیله طراحی جدید وتغییر مدار از آی سیهایی مثل3120 یا4420استفاده بنمایم ولی نمیخوام شکل مدارازفابریکی خارج بشه که اگه دوستان یاری نکردن چاره ایی جز این کار ندارم ولی درکل همیشه مخلص استادان عزیزی که وقتشان را برای آموزش دیگران قرار میدهندهستم ودوستشان دارم.عید همگی دوستان گلم مبارک باشه وروزهای از راه رسیده برایتان پراز آرامش وآسایش باشه



[arash_h8645]

شماره آسی هشت پایه ای که در نقشه هست HCPL-3120 میباشد که یک درایور آی جی بی تی و ماسفت است
