درخواست: شماره قطعات Q4 وQ9 و Q11 در پاور گرین GP580B

[Mersad1116]

سلام دوستان عزیز
شماره قطعات Q9,q11,q4 رو می خواستم پاوری اومده برای تعمیر که این ترانزیستور ها روشون نیست و شمارشون رو نمیدونم متاسفانه

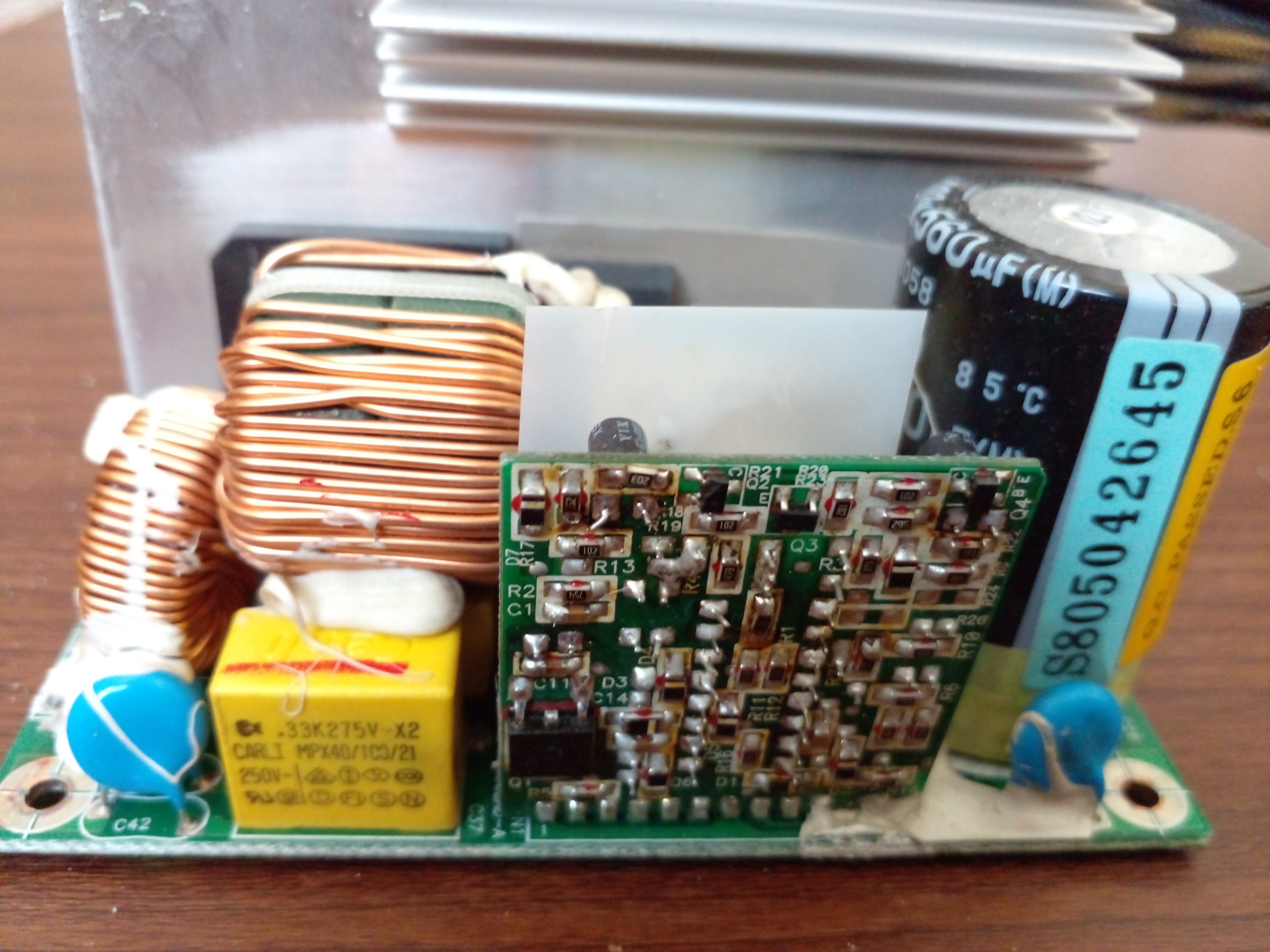

این تصویر روی هم از توی انحمن پیدا کردم که شماره ها پیدا نبود دورشون خط کشیدم که شما راهنمایی کنید.



[electronium]

که این ترانزیستور ها روشون نیست و شمارشون رو نمیدونم

یعنی چی متوجه نشدم



[Mersad1116]

یعنی چی متوجه نشدم

سلام
مهندس جان شماره این قطعاتی که در تصویر دورشون با مستطیل خط کشیدم رو می خوام



[electronium]

سلام
مهندس جان شماره این قطعاتی که در تصویر دورشون با مستطیل خط کشیدم رو می خوام

هیچی روشون نوشته نیست؟



[Mersad1116]

هیچی روشون نوشته نیست؟

مهندس این تصویر رو از انجمن برداشتم روی بردی که من دارم این یطعات نیست روش در اوردن نذاشتن سرجاش



[electronium]

مهندس این تصویر رو از انجمن برداشتم روی بردی که من دارم این یطعات نیست روش در اوردن نذاشتن سرجاش

تمام آیسی های بکار رفته در پاورت رو بگو و همچنین از پاورت پشت رو عکس واضح و شفاف بده برای تحلیل و تراز بندی لازم داریم



[Mersad1116]

تمام آیسی های بکار رفته در پاورت رو بگو و همچنین از پاورت پشت رو عکس واضح و شفاف بده برای تحلیل و تراز بندی لازم داریم

ایسی fan48001n
ایسی ps223



[Mersad1116]

ایسی fan48001n
ایسی ps223

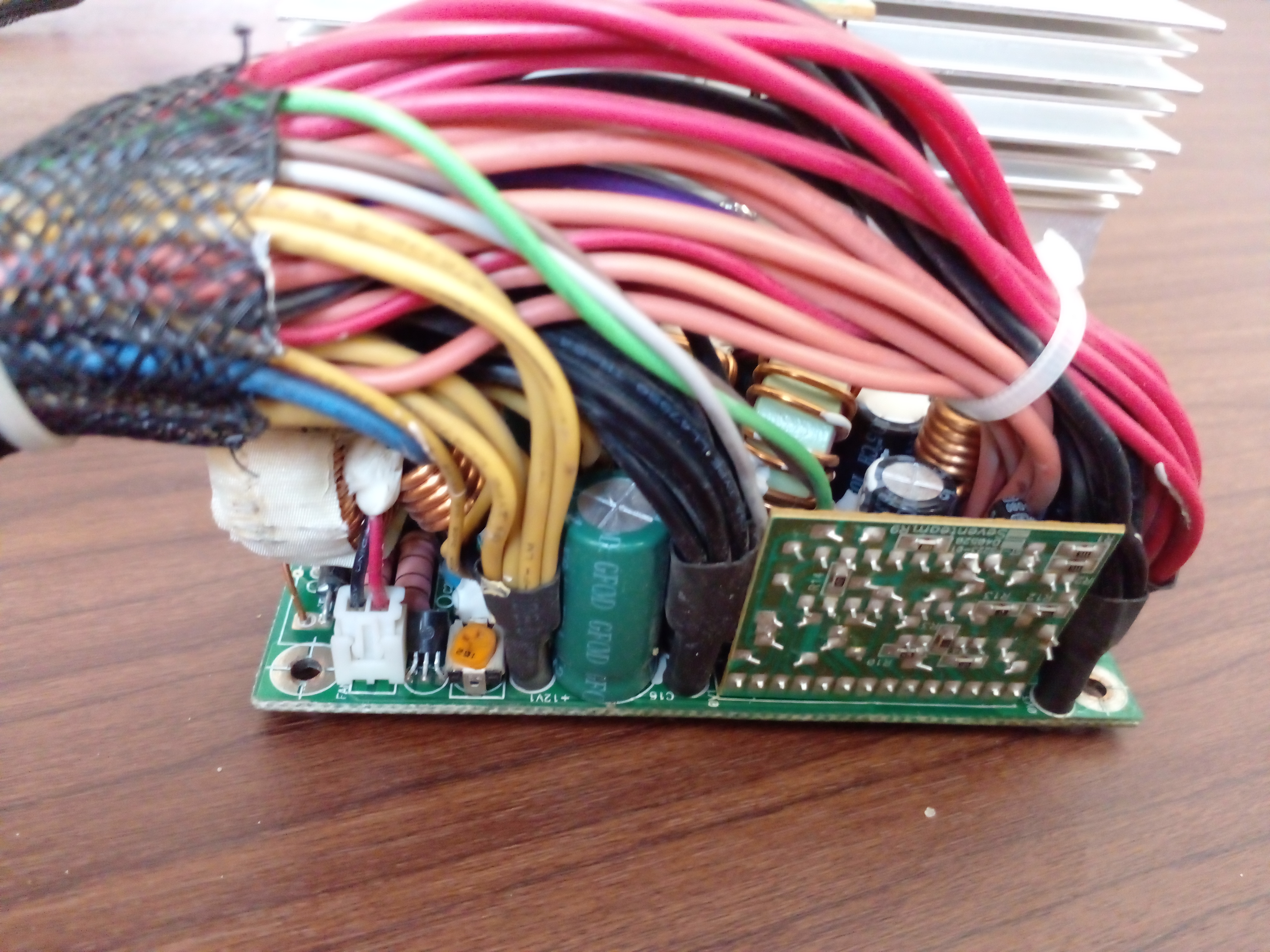

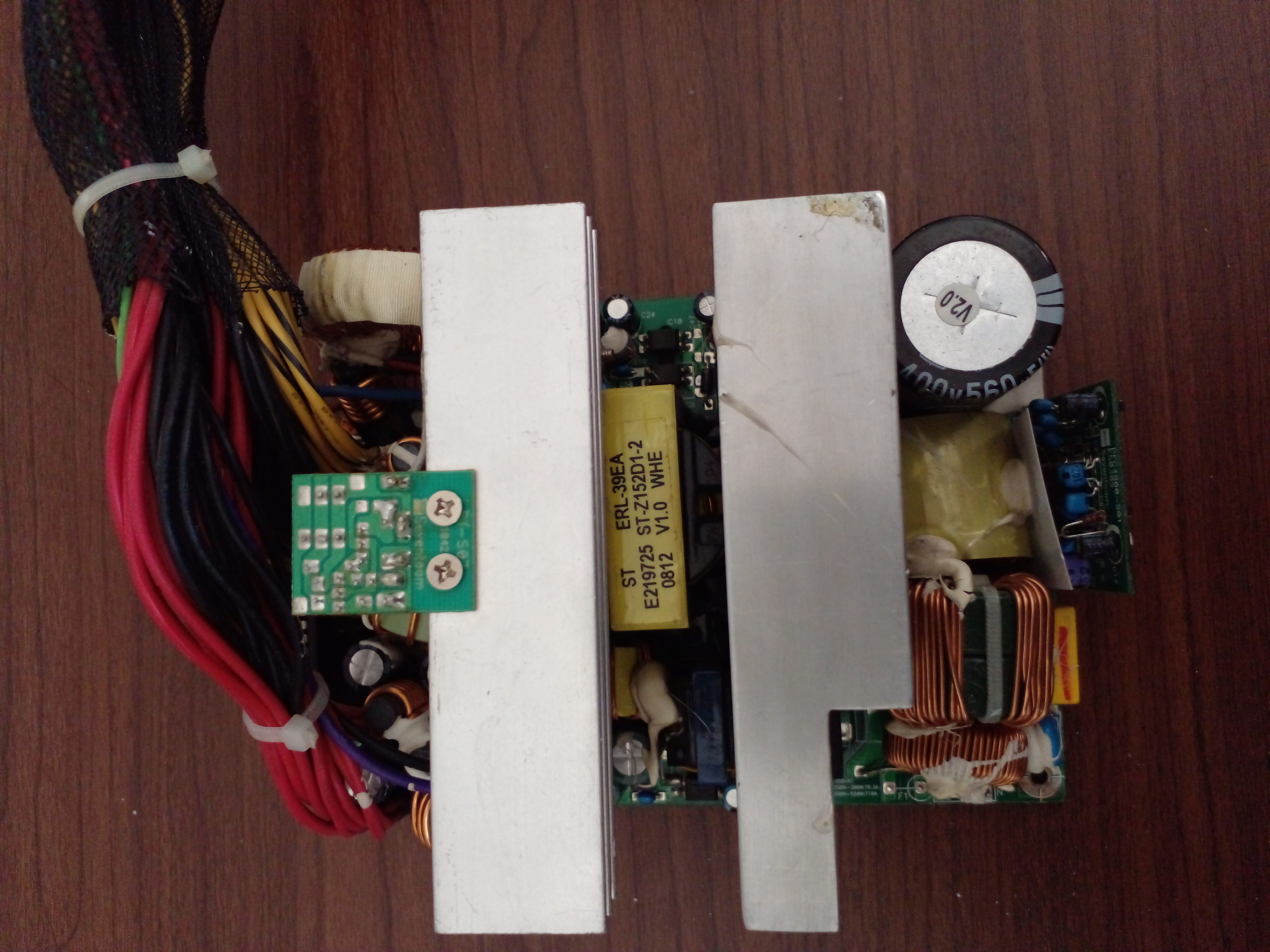

مشاهده فایل‌پیوست 176602مشاهده فایل‌پیوست 176603مشاهده فایل‌پیوست 176604

https://s18.picofile.com/file/8435627668/20210605_153011.jpg

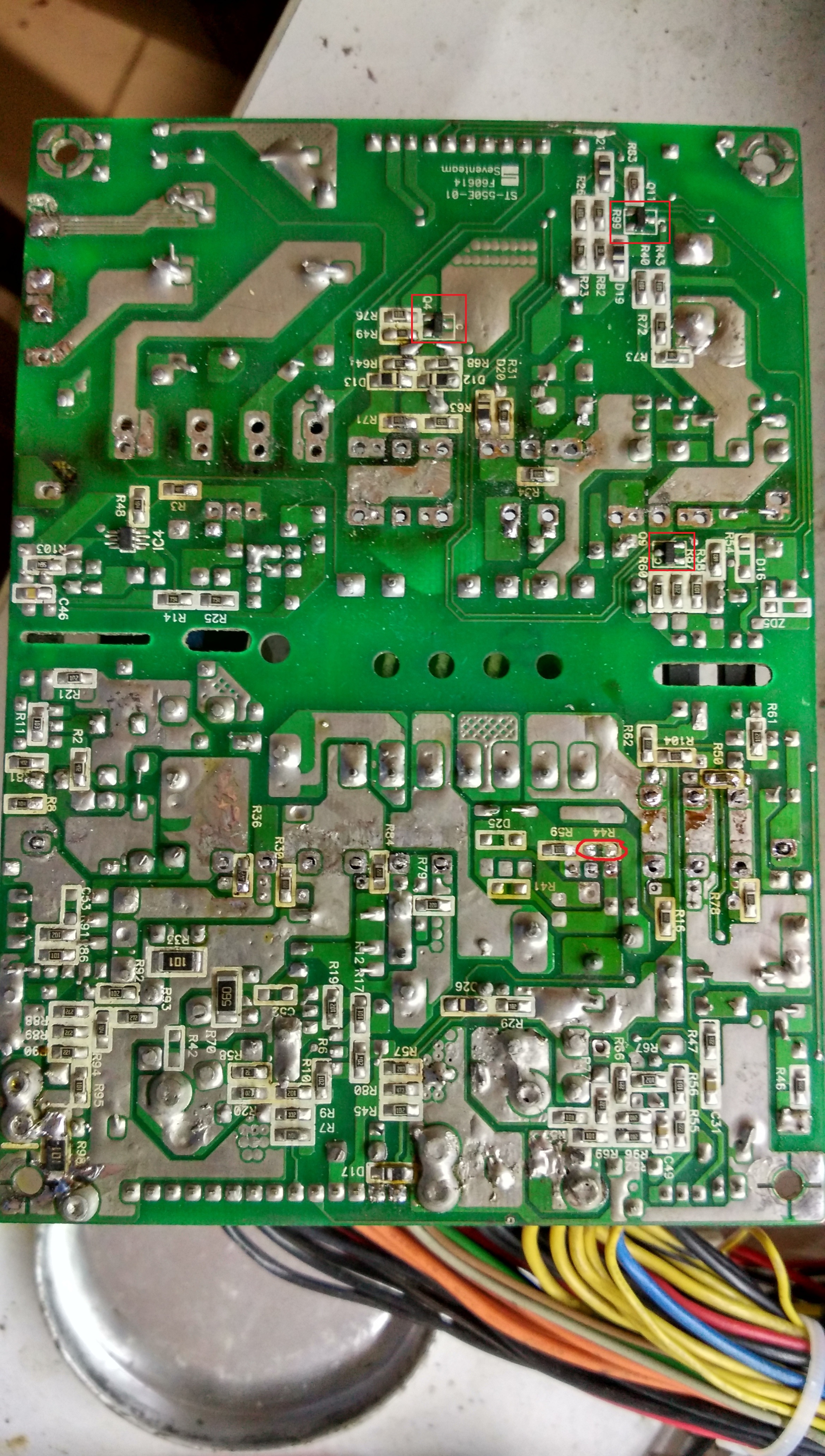

پشت برد
نمیدونم چرا بیشتر از ۳ تا عکس نتونستم توی اتجمن اپلود کنم



[electronium]

در هر ترانزیستور در پایه های BCE ولتاژ مرجع (+ و -) چند ولت دارید؟ ولتاژ پایه های را نسبت بهم دیگه رو بگید



[Mersad1116]

در هر ترانزیستور در پایه های BCE ولتاژ مرجع (+ و -) چند ولت دارید؟ ولتاژ پایه های را نسبت بهم دیگه رو بگید

سلام مهندس روی یه برد مشابه که یکی از دوستام داشتن نگاخ کردم q4 و q11 رو نوشته 2a و نمیدونم دقیق جلوش sهست یا 2 به صورت عمودی نوشته شده در ادامش نمیدونم 2a2 هست 2as هست و یا 2a سرچ کردم توی نت 2a وجود داره و اون دوتا حدس دیگم چیزی پیدا نکردم راجبشون
و q9 هم 1am هست
اگر راهنمایی کنید ممنون میشم
