مشکل: سوختن igbt های آروین ax200

[omega]

درود بر شما دوستان و اساتید عزیز
دیروز یه اینورتر جوشکاری واسم اومد مدل آروین ax200

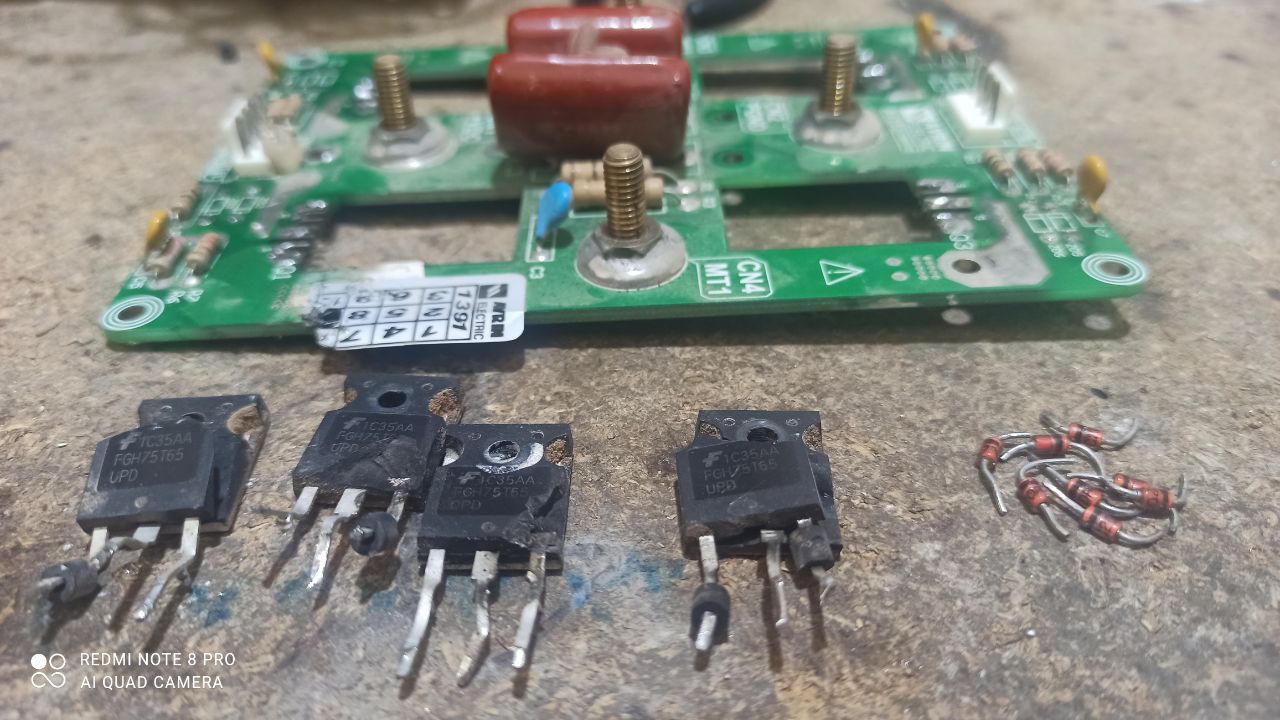

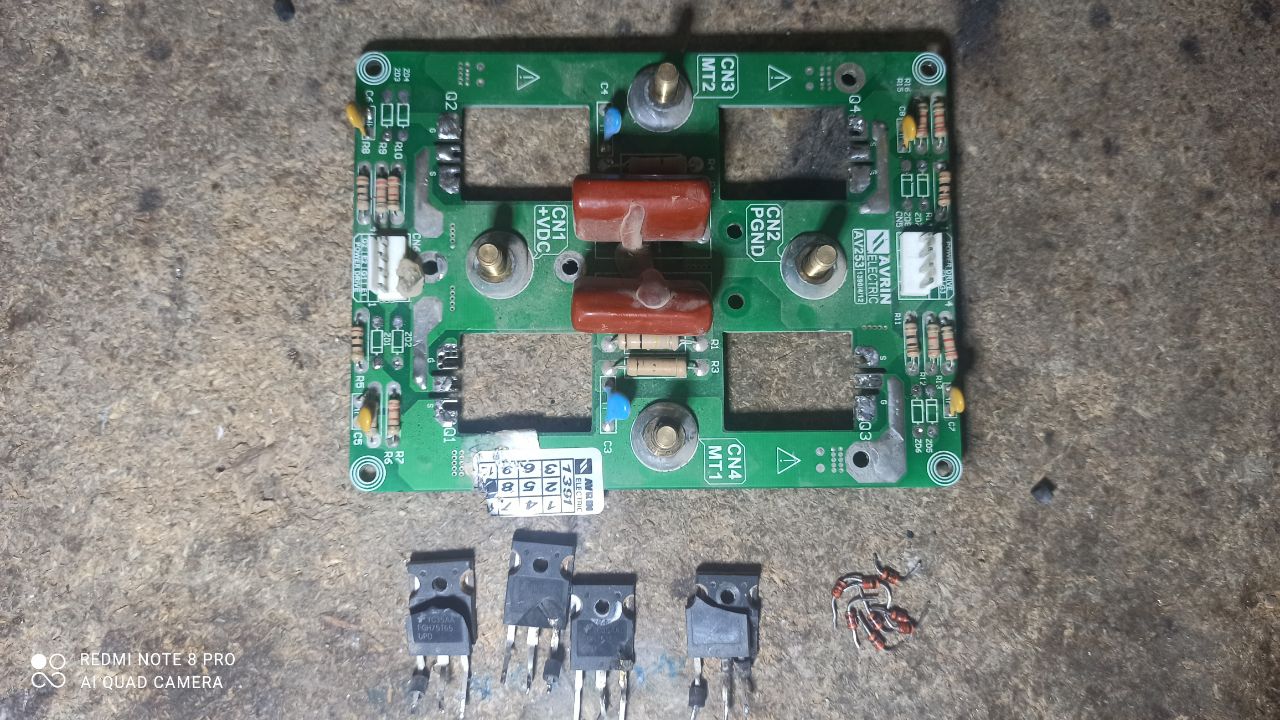

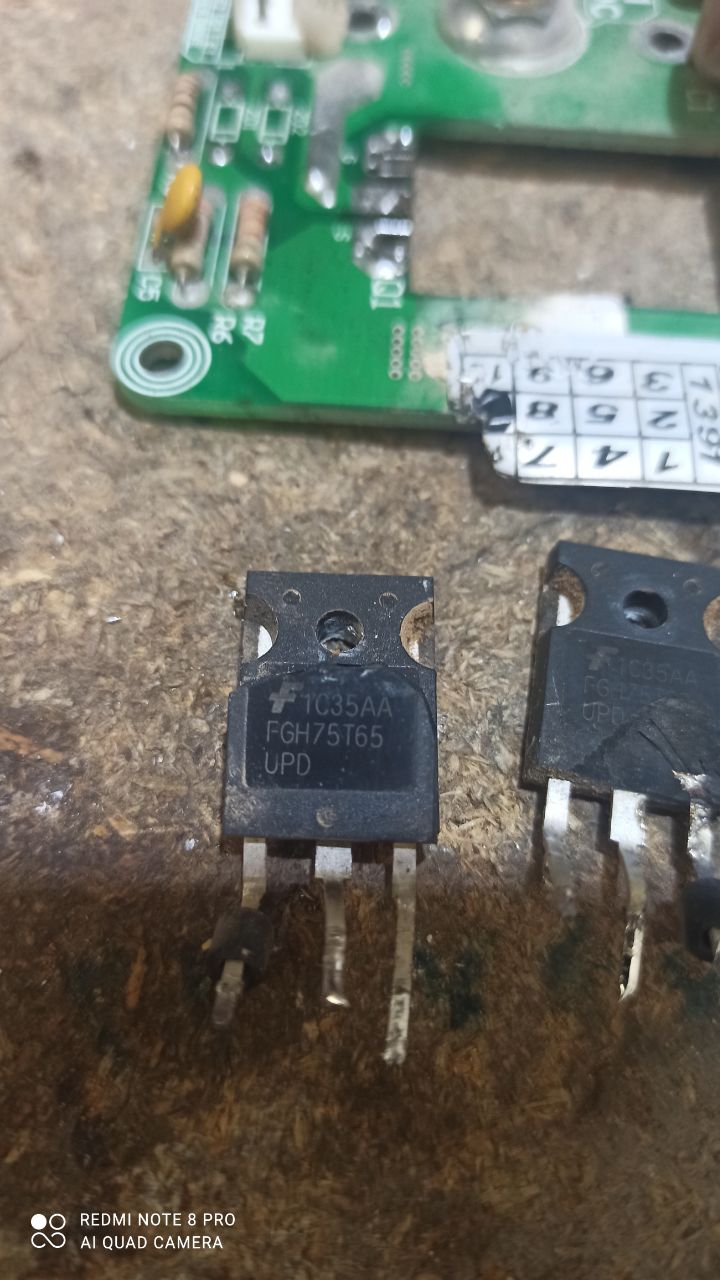

بازش که کردم روی برد 4عدد IGBT با شماره FGH75T65 ترکیده بود و کنار هر کدوم از این igbtها دو زینر با شماره ی C20PH هم قرار داشت که بعضاً سوخته و با اهم متر بوق میزنه
سوال بنده اینجاست که بجای این IGBT ها و زینر ها باید چی بزارم؟

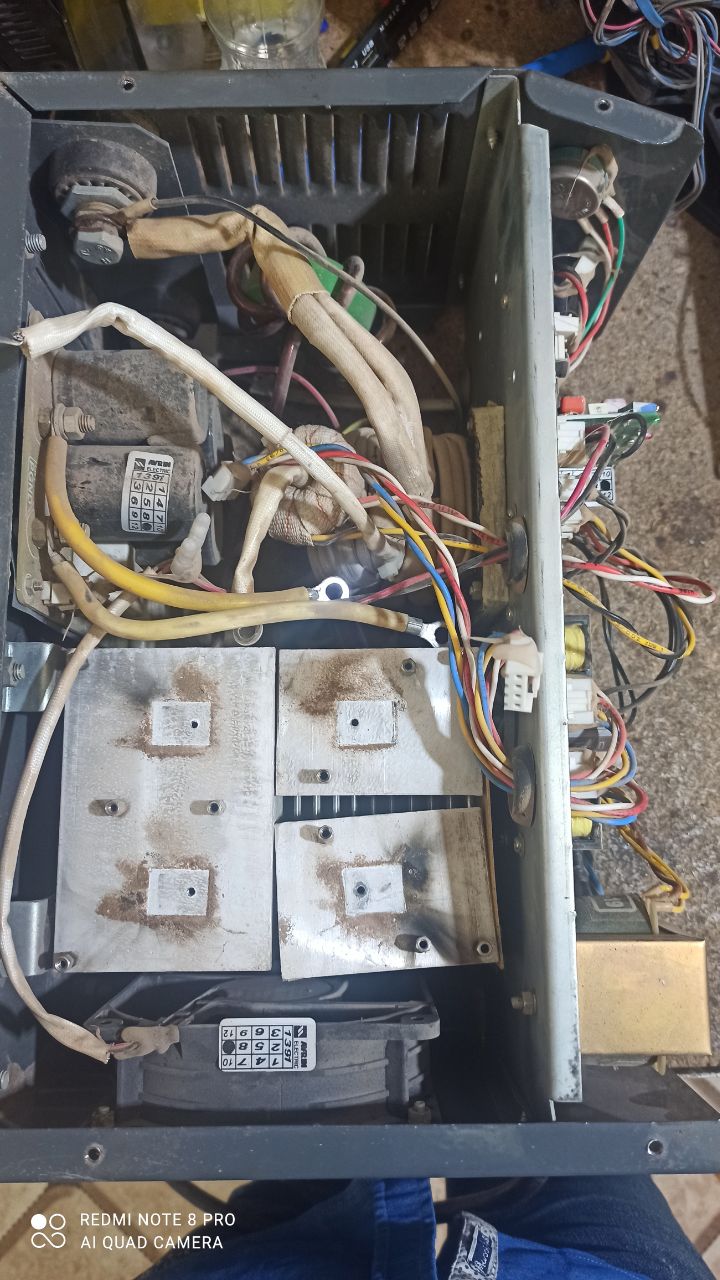

حالا عکس هاشو میزارم پایین
ممنون میشم همکاران عزیز راهنمایی کنند بنده رو



[امیر سجاد]

درود بر شما دوستان و اساتید عزیز
دیروز یه اینورتر جوشکاری واسم اومد مدل آروین ax200
بازش که کردم روی برد 4عدد IGBT با شماره FGH75T65 ترکیده بود و کنار هر کدوم از این igbtها دو زینر با شماره ی C20PH هم قرار داشت که بعضاً سوخته و با اهم متر بوق میزنه
سوال بنده اینجاست که بجای این IGBT ها و زینر ها باید چی بزارم؟
حالا عکس هاشو میزارم پایین
ممنون میشم همکاران عزیز راهنمایی کنند بنده رو
مشاهده فایل‌پیوست 173962مشاهده فایل‌پیوست 173963مشاهده فایل‌پیوست 173964مشاهده فایل‌پیوست 173965

سلام
دوست خوبم به جای ترانزیستور ها میتونی مشابه را جا گزین کنی با مطالعه دیتاشیت شان . مثلا 23N50 جا گزین کنی
برای دیود زینر باید مشخصات خودش را جا گزین کنی.
متشکرم



[محیاجان]

درود بر شما دوستان و اساتید عزیز
دیروز یه اینورتر جوشکاری واسم اومد مدل آروین ax200
بازش که کردم روی برد 4عدد IGBT با شماره FGH75T65 ترکیده بود و کنار هر کدوم از این igbtها دو زینر با شماره ی C20PH هم قرار داشت که بعضاً سوخته و با اهم متر بوق میزنه
سوال بنده اینجاست که بجای این IGBT ها و زینر ها باید چی بزارم؟
حالا عکس هاشو میزارم پایین
ممنون میشم همکاران عزیز راهنمایی کنند بنده رو
مشاهده فایل‌پیوست 173962مشاهده فایل‌پیوست 173963مشاهده فایل‌پیوست 173964مشاهده فایل‌پیوست 173965

سلام دوست عزیز
همون طور که دوست خوبم امیرسجاد گل فرمودند عمل کن
در ادامه راهنمایی امیرجان عرض کنم دستگاه آورین دستگاه حساسی هست حواست باشه igbt ها به هیت سینگ محکم و حتما خمیر سیلیکون بزن
میتونی از IGBT60N60SMD, استفاده کنی
دیود زینر ها با توجه به مشخصات فنی که نوشتین زینر 20 ولتی هستن
قبلش شما ۴ تا ماسفت 23N50 جایگزین کن و دستگاه جمع کن ببین ولتاژ خروجی داری فرکانس سر ماسفتها داری اگه دیدی اوکی هست ماسفتها رو خارج و igbt60n60 جایگزین کن
سپاس
