مشکل: سوختن دیود برق رورودی برد دوربین

[novin_co]

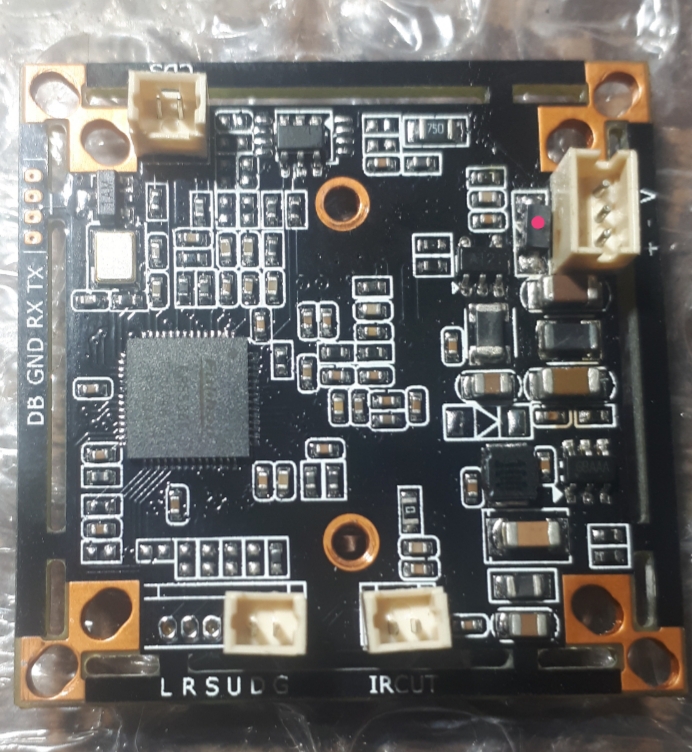

باسلام.دیود مشخص شده در عکس به محض اتصال اداپتور میسوزه.ممنون میشم کمکم کنید



[novin_co]

دوستان کسی نظری ندارد؟



[saeid69]

سلام
در مدار اتصالی وجود داره بعد از دیود تست کنید قطعه سوخته را پیدا کنید، یک مورد بود قطعه 6 پایه اتصالی داشت



[javamobira]

با عرض سلام
دیود مد نظر سر راه مثبت برق ورودی است
در صورتی که یکی از پایه های ان یا بهتر بگم اند سر راه مثبت برق ورودی باشد این دیود محا فظ بوده وجهت حفاظت از اتصال نا درست پلاریته در مسیر قرار داده شده است
بعد از تعویض ان قبل از وصل کردن ادابتور دو سر ان را با مولتی متر تست اتصال کنید خروجی این دیود به یکی از پایه های ای سی رگلاتور که اکثرا 5یا 6پاه است وصل میشود وامکان اینکه اتصالی از این ایسی باشد هم زیاد است



[novin_co]

با عرض سلام
دیود مد نظر سر راه مثبت برق ورودی است
در صورتی که یکی از پایه های ان یا بهتر بگم اند سر راه مثبت برق ورودی باشد این دیود محا فظ بوده وجهت حفاظت از اتصال نا درست پلاریته در مسیر قرار داده شده است
بعد از تعویض ان قبل از وصل کردن ادابتور دو سر ان را با مولتی متر تست اتصال کنید خروجی این دیود به یکی از پایه های ای سی رگلاتور که اکثرا 5یا 6پاه است وصل میشود وامکان اینکه اتصالی از این ایسی باشد هم زیاد است

ممنون از راهنماییتون آیا قطعه پیدا مشیه تو بازار؟



[javamobira]

ممنون از راهنماییتون آیا قطعه پیدا مشیه تو بازار؟

در مورد دیودبله بر اساس دیتا شیت میتونید جای گزین کنید واکثرا دیود های اس ام دی در بازار موجود هستند .اما در مورد ای سی رگلاتور دیتا شیت ان را پیدا کنیدو از روی برد های اوراقی دیگر CCDهامی توانید در صورت یکسان بودن جایگزین کنید



[mr_2348]

سلام
اول باید چک کنی که دوربینت چه جریانی میکشه
اگر 0.04 تا 0.08 طبیعیه ولی اگر بیشتر بود معمولا tvs smaj15ca که اتصالی کرده و باید تعویض بشه( tvs دقیقا بعد از فیوز و برق ورودی هستش )
بعد باید دیود تصویر p008a چک کنی که اتصالی نکرده باشه



[novin_co]

سلام
اول باید چک کنی که دوربینت چه جریانی میکشه
اگر 0.04 تا 0.08 طبیعیه ولی اگر بیشتر بود معمولا tvs smaj15ca که اتصالی کرده و باید تعویض بشه( tvs دقیقا بعد از فیوز و برق ورودی هستش )
بعد باید دیود تصویر p008a چک کنی که اتصالی نکرده باشه

سلام.ممنون از راهنمایی شما دوست عزیز.دیود تصویر مشکلی نداره.اما smaj15ca رو پیدا نکردم کجاست.ومورد بعدی اینکه اصلا به تست جریان نمیرسه.بلافاصله دیود میترکه



[novin_co]

سلام.ممنون از راهنمایی شما دوست عزیز.دیود تصویر مشکلی نداره.اما smaj15ca رو پیدا نکردم کجاست.ومورد بعدی اینکه اصلا به تست جریان نمیرسه.بلافاصله دیود میترکه

دوست عزیز یه سوال دیگه هم داشتم.دوربینی دارم تمام ولتاژها و قطعات تاحد تست بنده سالم بودند.اما تصویر نمیده.ir کارمیکنه.کابل دوربین هم تعویض کردم.اما بازم تصویر نمیده.اینم اگر مقدور هست راهنمایی بفرمایید



[amer007]

سلام
شاید منظور دوستمون در ورودی از TVS همون وریستور یا VDR باشه که بورد رو در برابر تغییرات ناگهانی برق شهر محاظت مییکنه واغلب اتصال کوتاه شده یا میترکه شبیه خازنای عدسی هست %
