درخواست: ساخت کوره القایی

[ali_tala]

با سلام خدمت اساتید گرامی

بنده به یک کوره القایی که بتونه یک میله فلزی با قطر 5 سانتیمتر رو کاملا سرخ کنه نیازمندم البته قبل از اینکه مزاحم شما بشم خیلی راجبعش تحقیق و هزینه کردم اما متاسفانه موفق نشدم و به ناچار مزاحم شما عزیزان شدم.

به امید یزدان و کمک شما استادان گرامی قطعا به نتیجه خوبی خاهیم رسید
با تشکر:23000000:



[حمید فرهادی]

با سلام خدمت اساتید گرامی

بنده به یک کوره القایی که بتونه یک میله فلزی با قطر 5 سانتیمتر رو کاملا سرخ کنه نیازمندم البته قبل از اینکه مزاحم شما بشم خیلی راجبعش تحقیق و هزینه کردم اما متاسفانه موفق نشدم و به ناچار مزاحم شما عزیزان شدم.

به امید یزدان و کمک شما استادان گرامی قطعا به نتیجه خوبی خاهیم رسید
با تشکر:23000000:

سلام...

رویت تاپیک ذیل با لینک پیوستی قطعنا مثمر ثمر خواهد بود...موید باشید

http://www.irantk.ir/irantk51973-5/



[ali_tala]

با تشکر
همانطور که خدمت شما عرض کردم خیلی دنبالش گشتم این تاپیک هم جزء شون بود از این روی بنده بیشتر نیازمند مدار یا توضیحات کاملی در رابطه با ساخت هستم
از زحمات شما کمال تشکر را دارم



[ali_tala]

همه رفتن کسی دو رو برم نیست چنین بی کس شدن در خاطرم نیست:narahat:

استادان عزیز به فریاد برسید ::smiley_on_tredmi::



[غزال]

با سلام خدمت اساتید گرامی

بنده به یک کوره القایی که بتونه یک میله فلزی با قطر 5 سانتیمتر رو کاملا سرخ کنه نیازمندم البته قبل از اینکه مزاحم شما بشم خیلی راجبعش تحقیق و هزینه کردم اما متاسفانه موفق نشدم و به ناچار مزاحم شما عزیزان شدم.

به امید یزدان و کمک شما استادان گرامی قطعا به نتیجه خوبی خاهیم رسید
با تشکر:23000000:

سلام

همانطورکه استاد عزیزم جناب فرهادی فرمودند تاپیک زیر و فیلم کوتاه پست 44 را ملاحظه فرمایید شاید موثر باشه . کار دشواری نیست.

http://www.irantk.ir/irantk51973/
http://www.irantk.ir/irantk51973/

میشه بقدری حرارت القایی تولید کرد که میله ذوب بشه

سپاس



[ali_tala]

با سلام و تشکر از دوستان

تاپیک مورد نظر رو دیدم خوب بود ولی در مورد مدار جهت ساختش چیری نبود چون بنده بیشتر به مدار کاربردی نیاز دارم
از استادان گرامی تقاضا دارم اگر مدار کاربردی جهت سرخ نمودن میله فلزی به قطر 5 سانتیمتر رو دارند لطفا دریغ نکنند چون واقعا نیاز دارم انشالله بتونم جبران کنم

با تشکر



[غزال]

با سلام و تشکر از دوستان

تاپیک مورد نظر رو دیدم خوب بود ولی در مورد مدار جهت ساختش چیری نبود چون بنده بیشتر به مدار کاربردی نیاز دارم
از استادان گرامی تقاضا دارم اگر مدار کاربردی جهت سرخ نمودن میله فلزی به قطر 5 سانتیمتر رو دارند لطفا دریغ نکنند چون واقعا نیاز دارم انشالله بتونم جبران کنم

با تشکر

سلام

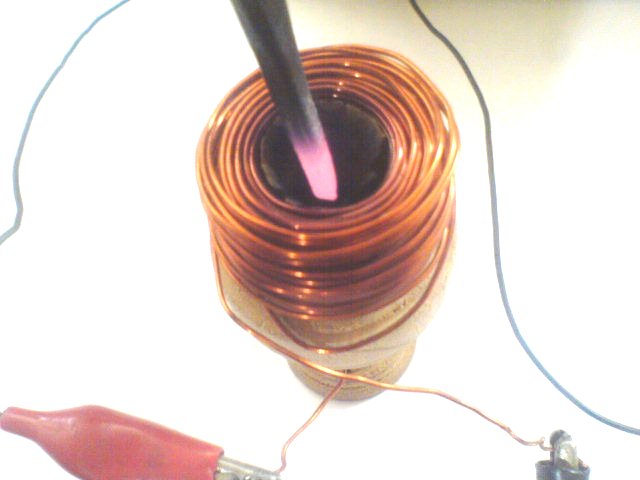

در همون تاپیک عرض کردم کافیه سیم پیچی دور مخزن نسوز ( از جنس آجر نسوز ) بپیچید و جریان قابل توجهی با فرکانس بالا حدود 15 کیلو از این سیم پیچ عبور دهید و شاهد سرخ شدن فلز مغناطیس پذیر درون آن باشید

من برای تهیه چنین فرکانس و جریانی از بخش هوریزانتال تلویزیون رنگی پارس قدیمی استفاده کردم که دارای دو تریستور قابلمه ای بود و هر تعمیرکار قدیمی آنرا میشناسد و اوراقی آنرا دارد

قابل ذکر است که بخش هوریزانتال دیگر تلویزیون ها غالبا جریان قابل توجهی ندارد و لذا قدرت چندانی نداره ولی پارس گروندیک رنگی قدیمی که با قاب چوبی تولید میشد و بعنوان اولین تلویزیون رنگی پارس حدود 30 سال در ایران تولید شد ، برای کوره القایی کوچک ایده آله و اوراقی آن بسیار فراوونه

اگه مدل و نقشه اونو پیدا نکردی اعلام فرمایید که در نقشه هایم جستجو و تقدیم میکنم.
بطوریکه بخش اسیلاتورش برد کوچکی است که بسادگی تهیه میشه و فقط باید بخش قدرت را مونتاژ کنید
و یا یک نمونه سالم از این تلویزیون تهیه کنید و ابتدا روی آن تست کنید و سپس با اطمینان کامل مونتاژ کنید.

سپاس



[ali_tala]

با تشکر از شما دوست گرامی جناب غزال

توضیحات شما بسیار اموزنده بود لطفا اگر مقدور هست نقشه و چند تا عکس از مواردی که فرمودید بزارید و در مورد مقدار ضخامت و تعداد دور سیم پیچ کمی توضیح دهید و اینکه با تغیرات در سیم پیچ چه اتفاقی خاهد افتاد و چگونه میتوان دمای فلز را تا حد ذوب بالا برد ببخشید که وقت شما رو گرفتم باز هم از همکاری جنابعالی کمال تشکر را دارم #$V686



[غزال]

با تشکر از شما دوست گرامی جناب غزال

توضیحات شما بسیار اموزنده بود لطفا اگر مقدور هست نقشه و چند تا عکس از مواردی که فرمودید بزارید و در مورد مقدار ضخامت و تعداد دور سیم پیچ کمی توضیح دهید و اینکه با تغیرات در سیم پیچ چه اتفاقی خاهد افتاد و چگونه میتوان دمای فلز را تا حد ذوب بالا برد ببخشید که وقت شما رو گرفتم باز هم از همکاری جنابعالی کمال تشکر را دارم #$V686

سلام

درخصوص نگرانی شما بابت تطبیق امپدانس که غالبا موجب اختلال و کاهش بازدهی صدمه زود رس دستگاه میشه در مورد این مدار موضوعیت نداره زیرا این مدار دارای خصوصیاتی است که با هر تعداد دور و با هر قطر سیمی کار میکنه

فقط قطر سیم در طول عمر آن و تعداد دور آن در شدت و قدرت کوره موثره ( هر چه قطر سیم بیشتر باشه بهتره )

یعنی اگر بجای سیم پیچ کوره از اتصال کوتاه هم استفاده کنید و بعبارت دیگر اگر دو سر خروجی این مدار را اتصال کوتاه هم کنید هیچ اتفاقی نمی افته و صدمه ای وارد نمیشه

نقشه تلویزیون مورد اشاره را تقدیم میکنم
سپاس



[غزال]

سلام

متاسفانه درحال حاضر دروبین خوبی در دسترس ندارم و تصویر مربوطه کیفیت خوبی نداره ولی میتونم نقشه کامل تلویزیون موصوف را برات پست کنم

البته به هر تعمیرگاه قدیمی هم مراجعه کنی این نقشه را داره و بدردش هم نمیخوره و براحتی تقدیمت میکنه

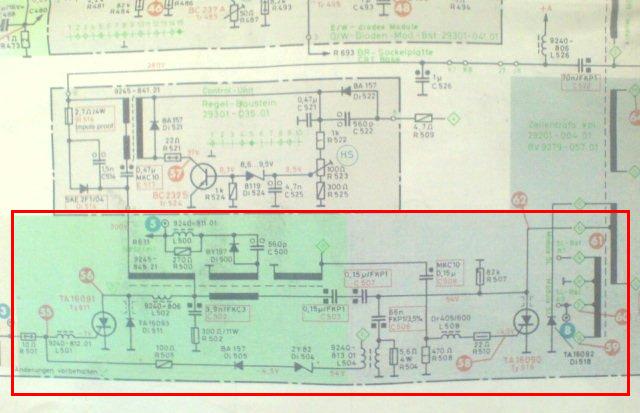

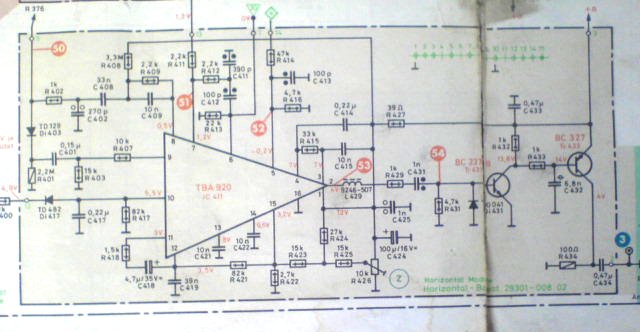

کادر قرمز تصویر اول بخش تقویت قدرت است و تصویر دوم برد اسیلاتور هوریزانتاله که مثل نقل و نبات در اوراقی هر تعمیرگاه قدیمی وجود داره و لذا نیاز به مونتاژ بخش اسیلاتور نداری
