ساخت دستگاه BGA معمولی وساده با کمترین هزینه

[سلیمانی22]

سلام همکاران عزیز

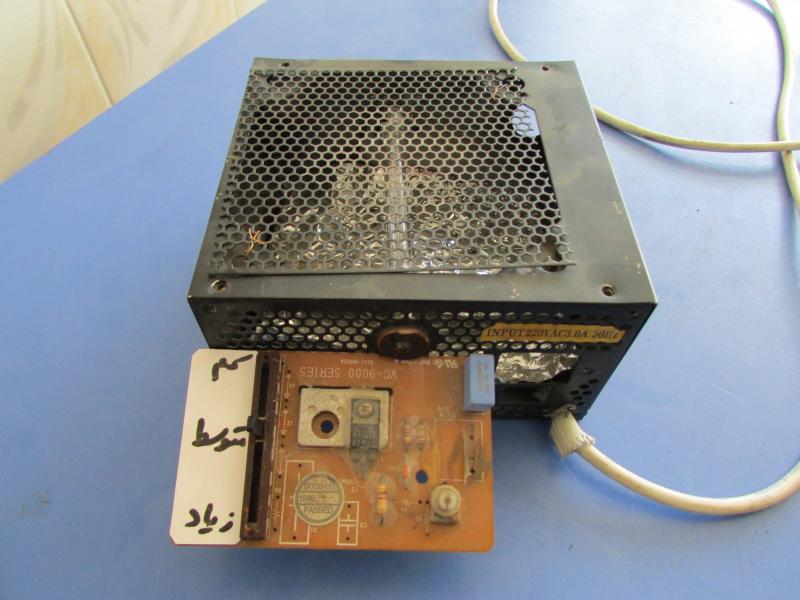

این دستگاه از سه قسمت تشکیل شده است جعبه خالی پاور کامپیوتر برد کنترل دور موتور جاروبرقی ولامپ قلمی 500 وات در عکس نحوه ساخت ان کاملا مشخص می باشد کاربرد این دستگاه در ریسولد سی پی یو.هیت گیری انواع مین برد .وتعویض ای سی های بی جی آ می باشد وچند مورد را با همین دستگاه تعویض کرده ام البته اگه دوستان علاقمند باشند نحوه تعویض ای سی را بدون شابلون وتوپ قلع توضیح می دم .



[mohssen]

لطفا توضیح بدین بدون شابلون و توپ قلع چطوری ای سی رو عوض کردین؟؟



[AMD]

برای پری هیت بسیار خوبه .



[سلیمانی22]

سلام دوستان عزیز
کار با این دستگاه به این صورت است که ابتدا یک ورق فویل الومنیومی را به اندازه ای سی مورد نظر به صورت مربع برش می دهیم وقسمتی از برد را که ای سی بر روی ان قرار دارد در قسمت برش داده شده قرار بگیرد ودر حرارت مستقیم باشد برای اینکه قطعات اس ام دی پایین برد نریزد چهار عدد پیچ را به اندازه لازم به چهار سمت بدنه پاور که جهت بستن قاب پاور استفاده شده می بندیم طوری تنظیم می کنیم که قطعات اس ام دی به تور برخورد نکنند در مرحله بعد دستگاه را روشن کرده وولوم تنظیم حرارت را در حد وسط قرار می دهیم در این مرحله نباید برد تکان بخورد بعد از چند دقیقه به ارامی با نوک سوزن به ارامی یکی از قطعات نزدیک به سی پی یو را به ارامی تکون می دیم اگه تکون خورد با وکیوم ای سی را برمی داریم بعد از این مرحله دستگاه را خاموش می کنیم وکار رابر روی ای سی جدا شده ادامه می دهیم لحیم های پایه های ای سی را با سیم مخصوص جدا کننده قلع برمی داریم وبعد از تمیز کاری با تینر فوری روی پایه های تمیز شده خمیر فلکسی می مالیم کمی زیاد از حد معمول در مرحله بعدی ای سی را زیر لوپ قرار می دهیم وبا هویه اس ام دی و قلع مخصوص ومرغوب اس ام دی (از نوع المانی )استفاده می کنیم واز ردیف بالایی شروع می کنیم نوک هویه را برروی پایه تمیز شده ای سی که غرق در خمیر فلکسی است قرار می دهیم وسیم لحیم اس ام دی را نزدیک برده ودر قسمت اتصال نوک با پایه ذوب می کنیم ودر همین ثانیه توپ قلع درست می شود وبرحسب اندازه واقعی توپ قلع درست می کنیم شاید در اولین اتصال نتوانید موفق شوید ولی با کمی تمرین قلق کار به دست می اید دوستان یک چیپ معمولی در اندازه سی پی یو رو در مدت نیم ساعت تموم کردم البته اگه حوصلتون سر رفت کمی استراحت وبعد ادامه دهید بعد از اتمام توپ قلع سازی ای سی را تمیز می کنیم وقسمت زیرین ای سی را بر روی برد از لحیم های اضافی با همان روش قبلی تمیز می کنیم وکمی خمیر فلکسی زیر خود ای سی وجای ای سی در برد می مالیم ودر مرحله اخر ای سی را در جای خود با دقت قرار می دهیم ودستگاه را روشن می کنیم وچشم از ای سی بر نمی داریم زمانی که ای سی جای خود بشینه وتوپهای قلع زیرش زوب بشن تکون کوچکی می خوره ویه کم پایین می ره این حرکت نشانه نشستن ای سی سرجای خودش است در این مرحله دستگاه را خاموش می کنیم وتا خنک شدن کامل برد صبر می کنیم بعد از خنک شدن کار تمام است .دوستان درسته که این دستگاه ساده خیلی با دستگاه اورجینال بی جی آ فرق داره ولی قابلیت تعویض ای سی رو هم داره وعملا برای من ثابت شده است به دوستان توصیه می کنم اگه نتونستید ای سی تعویض کنید از قابلیت هیتری وبرای ریسولد استفاده کنید پارسال با همین دستگاه سی پی یو ریسولد کردم الان هم کار می کنه امید وارم که به دردتون بخوره .با تشکر سلیمانی.



[mehran76gh]

سلام دوستان عزیز
کار با این دستگاه به این صورت است که ابتدا یک ورق فویل الومنیومی را به اندازه ای سی مورد نظر به صورت مربع برش می دهیم وقسمتی از برد را که ای سی بر روی ان قرار دارد در قسمت برش داده شده قرار بگیرد ودر حرارت مستقیم باشد برای اینکه قطعات اس ام دی پایین برد نریزد چهار عدد پیچ را به اندازه لازم به چهار سمت بدنه پاور که جهت بستن قاب پاور استفاده شده می بندیم طوری تنظیم می کنیم که قطعات اس ام دی به تور برخورد نکنند در مرحله بعد دستگاه را روشن کرده وولوم تنظیم حرارت را در حد وسط قرار می دهیم در این مرحله نباید برد تکان بخورد بعد از چند دقیقه به ارامی با نوک سوزن به ارامی یکی از قطعات نزدیک به سی پی یو را به ارامی تکون می دیم اگه تکون خورد با وکیوم ای سی را برمی داریم بعد از این مرحله دستگاه را خاموش می کنیم وکار رابر روی ای سی جدا شده ادامه می دهیم لحیم های پایه های ای سی را با سیم مخصوص جدا کننده قلع برمی داریم وبعد از تمیز کاری با تینر فوری روی پایه های تمیز شده خمیر فلکسی می مالیم کمی زیاد از حد معمول در مرحله بعدی ای سی را زیر لوپ قرار می دهیم وبا هویه اس ام دی و قلع مخصوص ومرغوب اس ام دی (از نوع المانی )استفاده می کنیم واز ردیف بالایی شروع می کنیم نوک هویه را برروی پایه تمیز شده ای سی که غرق در خمیر فلکسی است قرار می دهیم وسیم لحیم اس ام دی را نزدیک برده ودر قسمت اتصال نوک با پایه ذوب می کنیم ودر همین ثانیه توپ قلع درست می شود وبرحسب اندازه واقعی توپ قلع درست می کنیم شاید در اولین اتصال نتوانید موفق شوید ولی با کمی تمرین قلق کار به دست می اید دوستان یک چیپ معمولی در اندازه سی پی یو رو در مدت نیم ساعت تموم کردم البته اگه حوصلتون سر رفت کمی استراحت وبعد ادامه دهید بعد از اتمام توپ قلع سازی ای سی را تمیز می کنیم وقسمت زیرین ای سی را بر روی برد از لحیم های اضافی با همان روش قبلی تمیز می کنیم وکمی خمیر فلکسی زیر خود ای سی وجای ای سی در برد می مالیم ودر مرحله اخر ای سی را در جای خود با دقت قرار می دهیم ودستگاه را روشن می کنیم وچشم از ای سی بر نمی داریم زمانی که ای سی جای خود بشینه وتوپهای قلع زیرش زوب بشن تکون کوچکی می خوره ویه کم پایین می ره این حرکت نشانه نشستن ای سی سرجای خودش است در این مرحله دستگاه را خاموش می کنیم وتا خنک شدن کامل برد صبر می کنیم بعد از خنک شدن کار تمام است .دوستان درسته که این دستگاه ساده خیلی با دستگاه اورجینال بی جی آ فرق داره ولی قابلیت تعویض ای سی رو هم داره وعملا برای من ثابت شده است به دوستان توصیه می کنم اگه نتونستید ای سی تعویض کنید از قابلیت هیتری وبرای ریسولد استفاده کنید پارسال با همین دستگاه سی پی یو ریسولد کردم الان هم کار می کنه امید وارم که به دردتون بخوره .با تشکر سلیمانی.

سلام مهندس جان مشاالله دستگاه متفکرانه ای ساختی و عملا امیدار شدیم که با ساخت دستگاه شماک ه هزینه ای هم نداره میتونیم قلع مردگی بگیریم و چیپ تعویض کنیم
البته من هنوز نساختم ولی در اولین فرصت وسایلش رو تهیه میکنم و با یک مین خراب تست میکنم امید دارم که جواب میده:yes:

•
  سوالی که برای من هست لامپ مدادی 500 وات نورش چشم شمارو اذیت نمیکنه؟ و حرارت لامپ مدادی آنقدر زیاده که قلع رو ذوب میکنه؟؟؟
  سوال بعدی اینکه نیاز به حرارت از روی برد با هیتر هم لازمه یا نه لازم نیست و فقط نور و حرارت لامپ مدادی از زیر قلع رو ذوب میکنه؟

  یک درخواست دارم جناب سلیمانی امکانش هست که فیلم از تحوه عملکرد این دستگاه و تعویض چیپ طراحی کرده و در انجمن پیوست کنید؟ (اگر انجام بدهید که خیلی عالی میشه) میدانم که حجم فیلم بالا میشه اما بنده حجم فیلم را در حد مجاز انجمن تبدیل میکنم
  مشتاق پاسخ شما
  جناب سلیمانی ایول داری





[علی پاشایی]

سلام

دوست خوب اگه میشه یه ویدئو با حجم کم تهیه کنید تا بهتر ببینیم باید چکار کنیم

سوال بعدی اینکه میشه به عنوان تاچ کش و تعویض ال سی دی از اون استفاده کرد

ممنون



[سلیمانی22]

سلام مهندس جان مشاالله دستگاه متفکرانه ای ساختی و عملا امیدار شدیم که با ساخت دستگاه شماک ه هزینه ای هم نداره میتونیم قلع مردگی بگیریم و چیپ تعویض کنیم
البته من هنوز نساختم ولی در اولین فرصت وسایلش رو تهیه میکنم و با یک مین خراب تست میکنم امید دارم که جواب میده:yes:

•
  سوالی که برای من هست لامپ مدادی 500 وات نورش چشم شمارو اذیت نمیکنه؟ و حرارت لامپ مدادی آنقدر زیاده که قلع رو ذوب میکنه؟؟؟
  سوال بعدی اینکه نیاز به حرارت از روی برد با هیتر هم لازمه یا نه لازم نیست و فقط نور و حرارت لامپ مدادی از زیر قلع رو ذوب میکنه؟

  یک درخواست دارم جناب سلیمانی امکانش هست که فیلم از تحوه عملکرد این دستگاه و تعویض چیپ طراحی کرده و در انجمن پیوست کنید؟ (اگر انجام بدهید که خیلی عالی میشه) میدانم که حجم فیلم بالا میشه اما بنده حجم فیلم را در حد مجاز انجمن تبدیل میکنم
  مشتاق پاسخ شما
  جناب سلیمانی ایول داری



سلام مهندس غلامی عزیز
شما لطف دارید باعث خوشحالیه که این دستگاه مورد توجه دوستان قرار گرفت مهندس در حین روشن بودن لامپ نور کمی به بیرون می تابه از بالا برد جلوی نور رو می گیره از کناره ها هم می تونید از فویل الومنیومی استفاده کنید وبرای داغ نشدن قسمت زیرین می توانید از چوب یا ام دی اف بچسبانید در اولین فرصت فیلم نحوه استفاده را ارسال خواهم کرد .



[سلیمانی22]

سلام

دوست خوب اگه میشه یه ویدئو با حجم کم تهیه کنید تا بهتر ببینیم باید چکار کنیم

سوال بعدی اینکه میشه به عنوان تاچ کش و تعویض ال سی دی از اون استفاده کرد

ممنون

سلام جناب پاشایی تا به حال برای چنین موردهایی استفاده نکرده ام اگه مورد پیش بیاد امتحان خواهم کرد.



[bardia.t]

سلام جناب پاشایی تا به حال برای چنین موردهایی استفاده نکرده ام اگه مورد پیش بیاد امتحان خواهم کرد.

با درود ///دوست گرامی اگر بتونید یک فیلم حین کار با دستگاه تهیه کنید و بزارید دوستان بهتر میتونن از این مطالب که زحمت کشیدید و گزاشتید استفاده کنن



[rezanurse826]

قیمت را بفرستید و نحوه کارش چگونه است ؟
