مشکل: رو نشدن لپ تاپ Packard bell مدل p5wso

[akbarof]

درود به اساتید عزیزم

یک دستگاه با مشخصات بالا آوردن واسه تعمیر که وقتی آداپتور بهش وصل میکنی بلافاصله چراغ آداپتور خاموش میشه.جک آداپتور و فیشش رو وقتی از برد جدا میکنی مشکلی نیست و تو پایه های سوکتش 19 ولت میاد اما تا به برد وصلش میکنی آداپتور خاموش میشه

منتظر راهنمایی دوستان و اساتید هستم



[scorpions]

دوست عزیز وقتی آداپتور را وصل میکنی یه لحظه میاد قطع میشه یعنی از قطعات پشت جک اتصال کوتاه شده.قطعات را تست کن و اعلام نتیجه کن



[jaxtor]

درود به اساتید عزیزم

یک دستگاه با مشخصات بالا آوردن واسه تعمیر که وقتی آداپتور بهش وصل میکنی بلافاصله چراغ آداپتور خاموش میشه.جک آداپتور و فیشش رو وقتی از برد جدا میکنی مشکلی نیست و تو پایه های سوکتش 19 ولت میاد اما تا به برد وصلش میکنی آداپتور خاموش میشه

منتظر راهنمایی دوستان و اساتید هستم

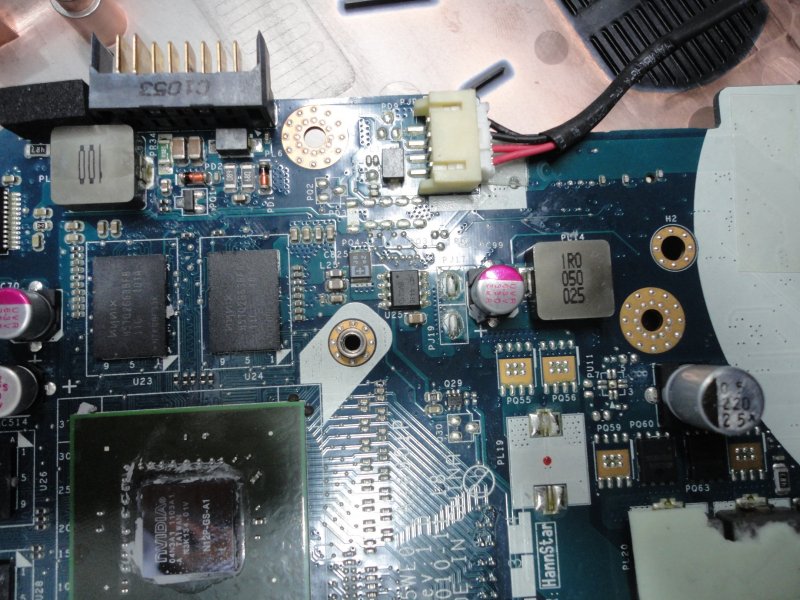

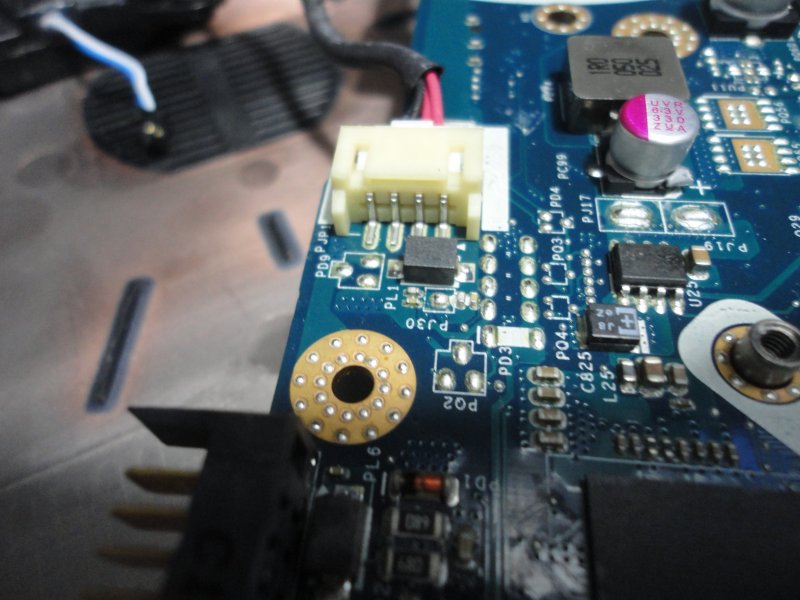

مشاهده فایل‌پیوست 79228
مشاهده فایل‌پیوست 79229

دوست عزیز ابتدا لب تاب را با یک شارژر نو تست کنید و اگر مشکلی نبود فتهای مدار شارژ تست شود و نتیجه را اعلام کنید

با تشکر



[akbarof]

دوست عزیز ابتدا لب تاب را با یک شارژر نو تست کنید و اگر مشکلی نبود فتهای مدار شارژ تست شود و نتیجه را اعلام کنید

با تشکر

درود بر استاد عزیز

با آداپتور اصلی دستگاه و آداپتور یونیورسال چک کردم .فرقی نمیکنه.آدابتور ها رو هم کاملا سالم هستن ولتاژ خروجیشون ثابت هستن و با دستگاه های دیگه کار میکنن.

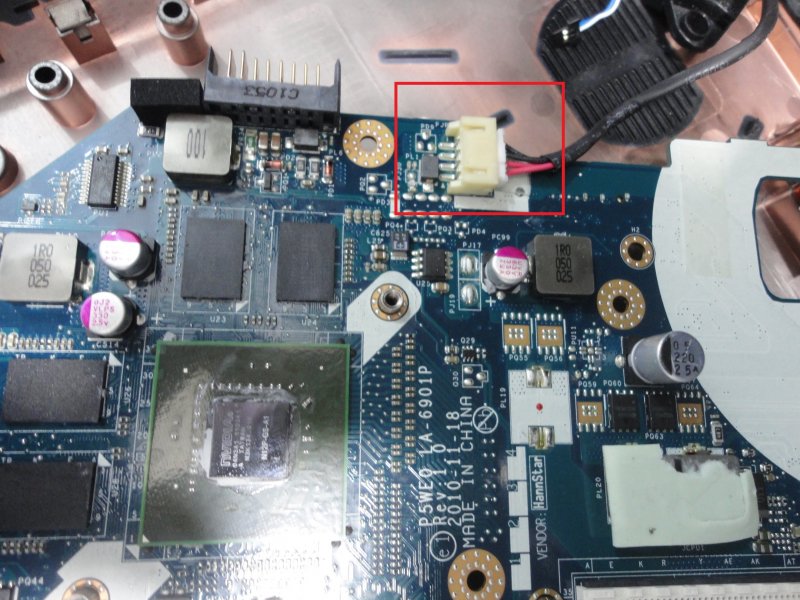

این محل اتصال فیش جک آداپتور به مین هست وقتی فیش به به مین وصل میشه آداپتور خاموش میشه.

فت ها رو چک میکنم فردا و نتیجه رو اعلام میکنم



[akbarof]

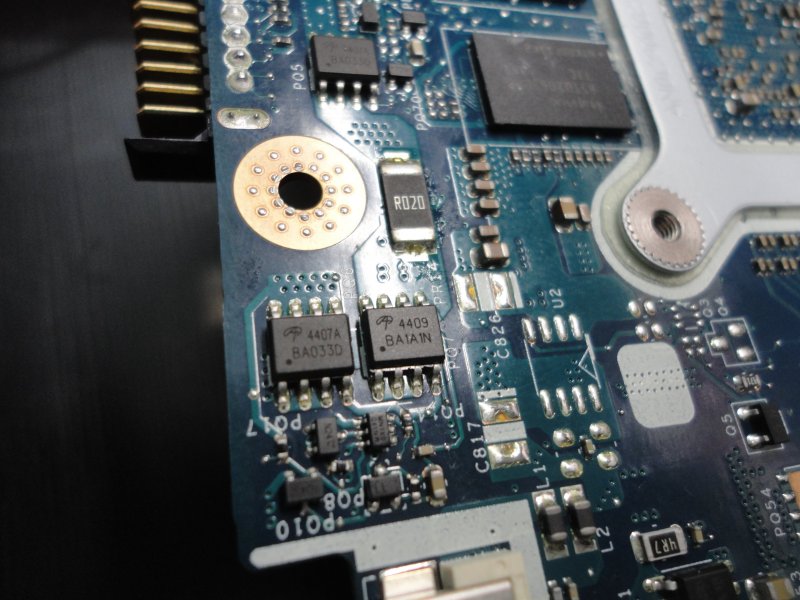

درود به اساتید عزیز 2 ماسفت در قسمت پشت سوکت آدابتور هست که روشون نوشته

4409 و 4407a



واسه پیدا کردن پایه ها برای تست گرفتن مشکل دارم.نتونستم دیتا شیتش رو پیدا کنم



[akbarof]

دیتا شیت ها رو پیدا کردم

ماسفت ao4409 پی(p) کانال هست که سوخته است و پایه های 2و3 به 7و6 کمتر از 100 میدن

ماسفت ao4407a پی(p) کانال هست که سالم هست



[akbarof]

آیا اساتید میتون در مورد مشابهات راهنمایی کنن



[jaxtor]

دیتا شیت ها رو پیدا کردم

ماسفت ao4409 پی(p) کانال هست که سوخته است و پایه های 2و3 به 7و6 کمتر از 100 میدن

ماسفت ao4407a پی(p) کانال هست که سالم هست

دوست عزیز معمولا چند ماسفت برای کار با باطری و چند ماسفت دیگر برای کار با شارژر در سیستم مدار شارژ طراحی شده هست که هر گروه از ماسفتها خراب شود لب تاب با ان وسیله مورد نظر کار نمی کند که برای شما ماسفتهای گروه کار با شارژر خراب شده هست که الان لب تاب با شارژر کار نمی کند و شما باید ان ماسفتها رو تعویض کنید برای خرید این ماسفتها به فروشگاه اقای اکبری پیغام دهید در ضمن نتیجه را اعلام کنید

با تشکر



[akbarof]

دورود بر دوستان

ماسفت مربوطه تعویض شد اما دوباره ماسفت سوخت به نطرتون ایراد از چی میتونه باشه



[jaxtor]

دورود بر دوستان

ماسفت مربوطه تعویض شد اما دوباره ماسفت سوخت به نطرتون ایراد از چی میتونه باشه

دوست عزیز پایه های سوکت شارژ را بررسی کنید که اتصالی نداشته باشد قطعاتی که در مسیر ورودی گیت ترانزیستور سوخته هستند را تست کنید احتمالا یک قطعه در مسیر اتصالی دارد که باعث سوختن ترانزیستور می شود در ضمن نتیجه را اعلام کنید

با تشکر
