با سلام :

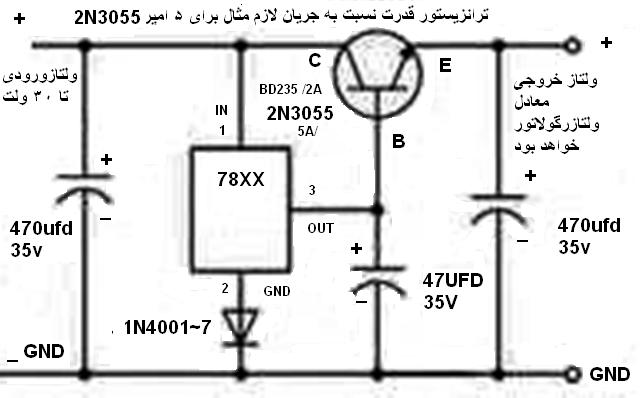

ساده ترین روش برای تقویت جریان خروجی رگولاتورهای سه پایه ای 78xx :
ترانزیستور مدار یک ترانزیستور نسبت به جریان مصرفی خروجی مدار انتخاب میشود .
مثال برای 5 امپر 2n3055 و برای محدوده دو امپر از bd235 ,.....
با تشکر .
با سلام:
دوست عزيز به دلايلي اين شيوه توصيه نمي شود ولي در صورت ناچاري حداقل از مقاومتهاي كم اهم {زير يك اهم } در مسير خروجي هر رگولاتور استفاده شود .
موفق باشيد .
سلام من یه مدار می خوام که بتونم باهاش جریان ورودیمو تقویت کنم یعنی مثلا 1 آمپر بدم تو خروجی 4 آمپر بگیرم هم چین چیزی با این مدار یا هر مدار دیگه ای میشه؟ممنون می شم کمکم کنید.
با سلام و خسته نباشید. من به یک ترانزیستور BD911 تو این مدار گذاشتم. این ترانزیستور با (توان 90 وات و جریان کلکتور 15 آمپر) با این که تو خروجی ازش جریان 100 میلی میکشم متاسفانه ترانزیستور خیلی داغ میکنه و چند وقته فکرمو مشغول کرده. خواهشا اگه میتونین منو راهنمایی کنین که چیکار کنم؟ خیلی به این مدار احتیاج دارم و نمیخوام از ترانزیستور قابلمه ای استفاده کنم. ممنون.
با سلام و خسته نباشید. من به یک ترانزیستور BD911 تو این مدار گذاشتم. این ترانزیستور با (توان 90 وات و جریان کلکتور 15 آمپر) با این که تو خروجی ازش جریان 100 میلی میکشم متاسفانه ترانزیستور خیلی داغ میکنه و چند وقته فکرمو مشغول کرده. خواهشا اگه میتونین منو راهنمایی کنین که چیکار کنم؟ خیلی به این مدار احتیاج دارم و نمیخوام از ترانزیستور قابلمه ای استفاده کنم. ممنون.
سلام
ازترانزیستورC5200استفاده کرده وهیت سینگ مناسب همراه باخمیرسیلیکون بهره ببرید

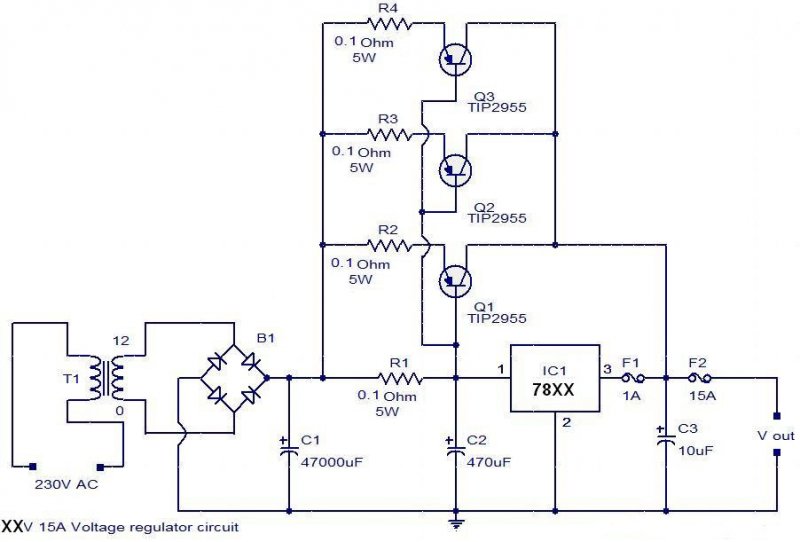

من از مجله نویز 6 تثبیت کننده های ولتاژ را قرار دادم ، بسیار مفید هست
منبع : مجله های نویز - مجله نویز 6
با عرض سلام
سوالی که ذهن بنده رو مشغول کرده اینکه که چطور در این مدارات جریان افزایش پیدا میکنه بدون اینکه ولتاژ کاهش پیدا کرده باشه؟
ترانزیستوری که داره داغ میشه در واقع داره انرژی رو تلف میکنه حالا این افزایش انرژی از کجا تامین شده ::smiley_on_tredmi::؟؟؟؟؟
با عرض سلام
سوالی که ذهن بنده رو مشغول کرده اینکه که چطور در این مدارات جریان افزایش پیدا میکنه بدون اینکه ولتاژ کاهش پیدا کرده باشه؟
ترانزیستوری که داره داغ میشه در واقع داره انرژی رو تلف میکنه حالا این افزایش انرژی از کجا تامین شده ::smiley_on_tredmi::؟؟؟؟؟
