مشکل: روشن نشدن smd کیلومتر پراید 131

[loyus_7mj]

با سلام خدمت دوستان

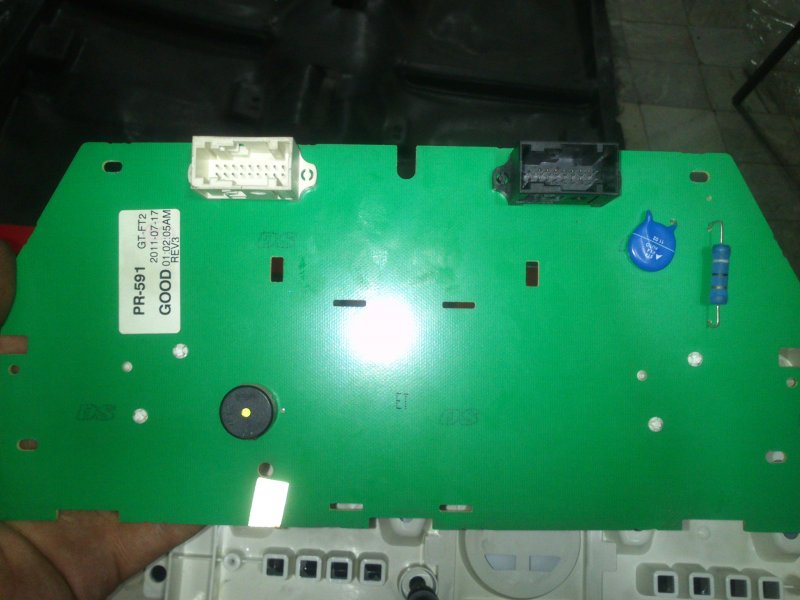

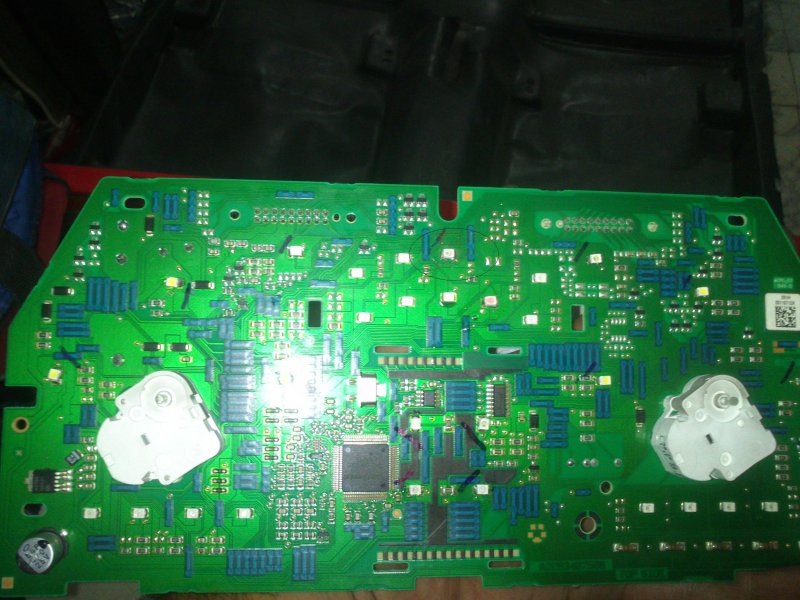

کیلومتر پراید 131 را برای یخی کردن باز کردم پس از اتمام کار بعد از اینکه تست زدم دیدم که smd نور پایین کار نمیکند.
در صورتی که مثبت و منفی را درست زده بودم اما باز smd را عوض کردم اما متاسفانه روشن نمیشود .
جهت smd عوض کردم اما باز هم نتیجه ای حاصل نشد.
پس از تلاش های مکرر دیدم زمانی که پایه مثبت و یا منفی smd به برد وصل و پایه دیگر رو هوا میباشد با دادن برق smd روشن میشود ولی زمانی که پایه دوم را به برد لحیم میکنم حتی با دادن برق هم روشن نمی شود.
ممنون میشم اگه کمکم کنید



[loyus_7mj]

اساتید لطفا کمککککککککککککک



[loyus_7mj]

استاد 1-دستی به مدار برق دادم و اس ام دی مورد نظر روشن شد ولی مستقیم به خود اس ام دی برق(3v( میدم روشن نمی شود . پس از بررسی هایی که داشتم دیدم سیمی که مربوط به چراغ کوچک هستش کلا برق ندارد ، حال این سوال پیش می آید که چرا تا قبل از عوض کردن اس ام دی این طور نبود ولی حالا .....؟

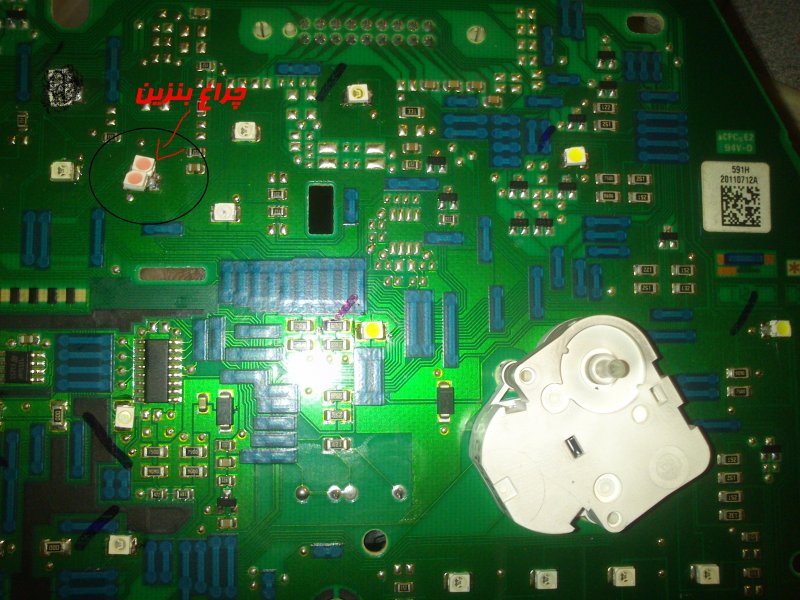

2- در مورد چراغ بنزین باید بگم که چون نتوستم مثبت و منفی را علامت گذاری کنم ناچارا مجبور شدم از 2تا اس ام دی خلاف یکدیگر استفاده کنم با این استدلال که جریان از هر طرف عبور روشن بشود ولی متاسفانه آن هم روشن نمی شود



[NICHICON]

به نام خدا
دوست عزیز بعضی از این led ها سری میباشند
چک کنید که ال ای دی را اشتباه نزده اید یعنی led های دیگر رو



[loyus_7mj]

دوست عزیز اگر اس ام دی را هم اشتباه بزنیم ، وقتی که به خود اس ام دی برق 3 ولت بدهیم باید روشن بشود، وقتی که اس ام دس چراغ کوچک را به برد وصل میکنیم با برق 3 ولت هم روشن نمیشود



[NICHICON]

دوست عزیز اگر اس ام دی را هم اشتباه بزنیم ، وقتی که به خود اس ام دی برق 3 ولت بدهیم باید روشن بشود، وقتی که اس ام دس چراغ کوچک را به برد وصل میکنیم با برق 3 ولت هم روشن نمیشود

به نام خدا
اولا دوست عزیز شما روی مدار لطفا ولتاژ وصل نکنید
چون مصرف کننده های دیگه هم دارید
شاید جایی ولتاژ میخوابه
در ضمن هواستون باشه اگر اشتباه مثبت و منفی رو وصل نمایید
شاید به بردتون اسیب برسه



[loyus_7mj]

اساتید عزیز
من این کیلومتر را در با یک ماشین دیگر تست کردم و همه چیز درست کار میکرد یعنی چراغ بنزین روشن چراغ نور پایین هم روشن ولی با
ماشین خود مشتری تست میکنم روشن نمی شود ، حتی از پشت برد هم تست کردم برق نمیاد به نظرتون مشکل کجااست؟؟؟؟؟
آیا با دیاگ این مشکل حل می شود؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟



[loyus_7mj]

مشکل حل شد
ایراد روشن نشدن چراغ بنزین مربوط به شناور پمپ بنزین می شد که درستش کردیم ولی همچنان چراخ نور پایین روشن نمیشد که دیگه با رضایت مشتری بیخیال شدیم



[farhad1025]

سلام دوست عزیز مشکل روشن نشدن نور پاین از دست جراغ یا سیم نور پاین که به پشت برد میاد قطع شده شما کیلومترو ببند سیم نور پاین پیدا کن یه برق از رو دسته مجدد بکش



[loyus_7mj]

پاسخ : Re: روشن نشدن smd کیلومتر پراید 131

اره به مشتری همین و گفتم ولی چون ایراد از کار من نبود بهش پیشنهاد کردم که ببره پیش باطری ساز
