مشکل: روشن نشدن HP 8440P

[khelane]

سلام
چندروزه پیش یکی از همکارام یه لب تاب HP 8440P برام اورده که روشن نمیشه.
قبل از باز کردن یه سری اقدامات اولیه انجام دادم درست نشد :90000000:
بعد از بازکردن متوجه شدم یه قطعه کناریه مقاومت کنده شده و خود مقاومت اینقدر داغ میشه که دست ادم رو میسوزنه .
بعد از اون تمام مین رو تمیز کردم و دوباره به بررسی چشمی و تست حرارت پرداختم هیچ داغی و هیچ مشکلی تو برد ندیدم بجز اون مقاومت و قطعه X .
الان نمیدونم چی جای اون مقاومت داغ شده بزارم و اون قطعه پریده هم چیه ؟
ولتاژ ای سی بایوس و سویچ 1.9 ولت بود

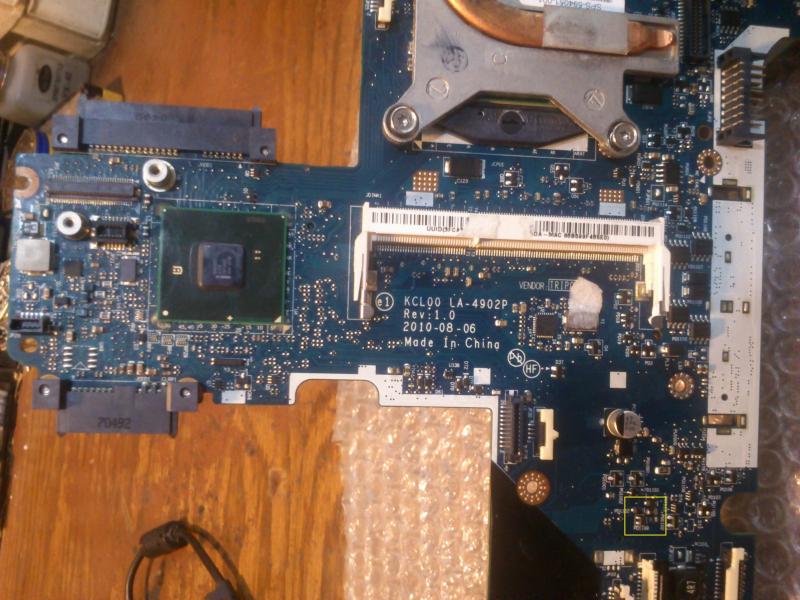

مدل مادربورد و عکسها
KCL00 LA-4902P
REV:1.0
2010-08-06

IC BIOS
MX25L6445E

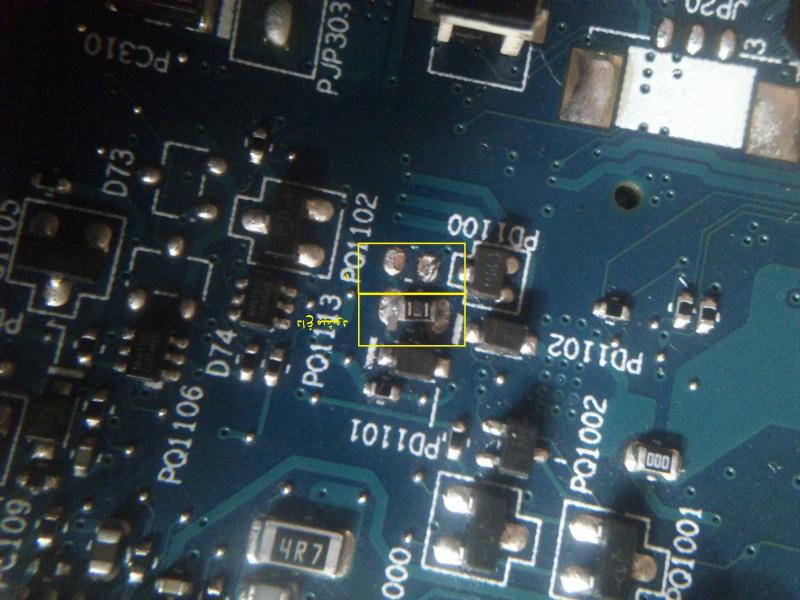

عکس مقوامت و پریدگی قطعه



باسپاس



[babaknew2015]

سلام اون رگلاتورهای سه پایه ریز رو تست کردی این مقاومت باید ببینی ب کجا متصله احتمالش هست قطعه ای سر راهش سوخته باشه



[NPTiak]

سلام دوست عزیز،

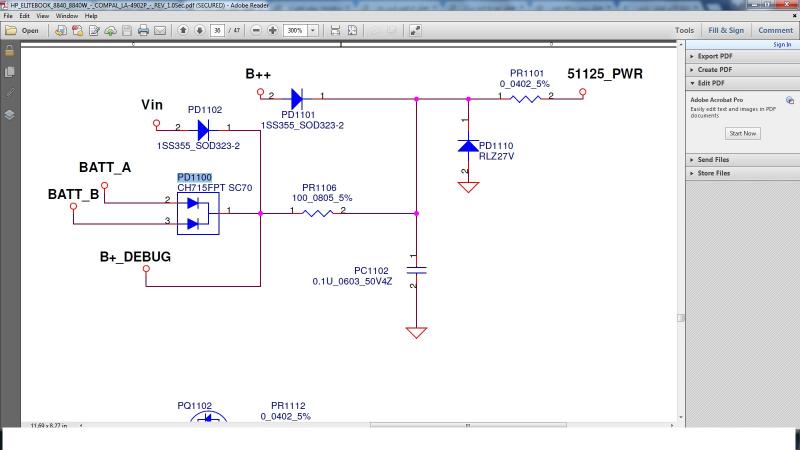

با توجه به تصویر زیر از شماتیک دستگاه ،ظاهرا اون المان که جایش خالیست یک خازن است ،دیود های داخل تصویر و همچنین فت های PQ1107,PQ1108,PQ1109,PQ1110 را تست بفرمایید.



همچنین،دیتاشیت این بورد را در آدرس زیر برایتان آپلود کردم:

http://www.irantk.ir/irantk25106-8/#post493319

موفق باشید



[khelane]

قبل از همه چیز ممنون شمابزرگوارانم
شرمنده یه کم سرم شلوغ بود الان تونستم به لب تاب برسم
طبق شماتیک خازن رو جایگزین کردم و مقاومت مخدوش شده رو هم تست کردم اهم بالا داشت و یه دونه سالم رو جایگزین کردم .
فت های مذکور رو هم تست کردم ایرادی نداشتن (بیرون برد تست شده)
شارژر رو وصل کردم پایه خازن گذاشته شده 2.6 ولت بود ولی متوجه شدم بازم شروع به داغ شدن میکنه تا بیام خاموشش کنم دیدم مقاومت عوض شده دوباره سوخت و یه جرقه کوچیک زد
دیود بعد .pd1110 رو هم تست کردم که یه دیود بود اونم سالم بود زیاد نتونستم تست کنم یه مشتری لج داشتم تا الان داشتم کار اون رو تمام میکردم الان هم دارم میرم یه جای انشالله بعد عصر بتونم شروع به عیب یابی کنم
ممنون میشم نظراتتون بگید



[khelane]

سلام
دیروز از شانس من یه خورده کار واسم پیش اومد دیگه صلاح ندونستم لب تاب رو دستکاری کنم ولی انشالله فردا صبح اولین کار بررسی دوباره لب تاب هست و دقیق تر بررسی میشه
فقط دیشب هوس کردم رفتم مغازه و حدود چند دقیقه ای با لب تاب ور رفتم و دوباره مقاومت رو عوض کردم و حازن هم از روی یه لب تاب اوراقی برداشتم دقیقا همون مشخصات اما به محض وصل کردن شارژر در جا داغ شد و سوخت خیلی سریع!
بعد از اون هردوتا قطعه رو دراوردم پایه هاشون رو چک کردم مشکلی نداشت
قطعات دوربرش که در عکس بالا هست رو تمام چک کردم مشکلی نداشت
فت ها هم که جناب nptiak فرمودن رو تست کردم بازم مشکلی نداشت
مسیر بعد مقاومت 1101 هم به یه ای سی ختم میشه رو چک کردم مشکلی نداشت
از نظر اتصالی هم در اونجا یعنی اون منطقه که قطعه داغ میکنه گشتم هیچ اتصالی ندیدم فقط مونده فردا تمام دوباره چک کنم ببینم مشکلی چیزی نمیبینم
ممنون میشم شما دوستان و همکاران نظراتتون رو بفرمایید



[cybernova]

دوست خوبم
شما باید مصرف کننده ای که مربوط به این مسیر هست رو پیدا کنید و ببینید این قسمت به چی مربوط می شه و چه کاری انجام می ده .با توضیحاتی که شما فرمودید بعد این قطعات یک مورد معیوب وجود داره که باعث داغ شدن و سوختن مقاومت می شه .به نزدیکترین قطعات بسنده نکنید .
موفق باشید .



[NPTiak]

پاسخ : رد: روشن نشدن HP 8440P

سلام
دیروز از شانس من یه خورده کار واسم پیش اومد دیگه صلاح ندونستم لب تاب رو دستکاری کنم ولی انشالله فردا صبح اولین کار بررسی دوباره لب تاب هست و دقیق تر بررسی میشه
فقط دیشب هوس کردم رفتم مغازه و حدود چند دقیقه ای با لب تاب ور رفتم و دوباره مقاومت رو عوض کردم و حازن هم از روی یه لب تاب اوراقی برداشتم دقیقا همون مشخصات اما به محض وصل کردن شارژر در جا داغ شد و سوخت خیلی سریع!
بعد از اون هردوتا قطعه رو دراوردم پایه هاشون رو چک کردم مشکلی نداشت
قطعات دوربرش که در عکس بالا هست رو تمام چک کردم مشکلی نداشت
فت ها هم که جناب nptiak فرمودن رو تست کردم بازم مشکلی نداشت
مسیر بعد مقاومت 1101 هم به یه ای سی ختم میشه رو چک کردم مشکلی نداشت
از نظر اتصالی هم در اونجا یعنی اون منطقه که قطعه داغ میکنه گشتم هیچ اتصالی ندیدم فقط مونده فردا تمام دوباره چک کنم ببینم مشکلی چیزی نمیبینم
ممنون میشم شما دوستان و همکاران نظراتتون رو بفرمایید

سلام دوست عزیز،
اون مقاومتی که میسوزه باید از یک طرف به PD1100 و PD1102 و از طرف دیگه به اون خازن که جایگذاری میشه و همینطور به PD1110 و PD1101 متصل باشه، ببینید ارتباطات به همین شکل هست؟
همونطور که جناب cybernova فرمودن با دنبال کردن مسیر اون مقاومت به قطعهء معیوب خواهید رسید.
موفق باشید



[khelane]

ممنون از همه شما عزیزان
شرمنده یه کم سرم شلوغ و گرفتاری شخصی داشتم و زیاد نتونستم درگیر کارهای تعمیرگاه باشم
امروز شروع به عیب یابی کردم

سلام دوست عزیز،
اون مقاومتی که میسوزه باید از یک طرف به PD1100 و PD1102 و از طرف دیگه به اون خازن که جایگذاری میشه و همینطور به PD1110 و PD1101 متصل باشه، ببینید ارتباطات به همین شکل هست؟
همونطور که جناب cybernova فرمودن با دنبال کردن مسیر اون مقاومت به قطعهء معیوب خواهید رسید.
موفق باشید

اتصالات درست بودند

===================================================================
مسیر رو ادامه دادم و به قطعاتی که مشکوک شدم درش اوردم و بیرون برد تست کردم ولی مشکلی ندیدم .
بعد از یه کم کار روی اون بخش و به نتیجه نرسیدن شروع به تست بوق کردم و دو سه جای دیگه مدار نسبت به زمین بوق میزد

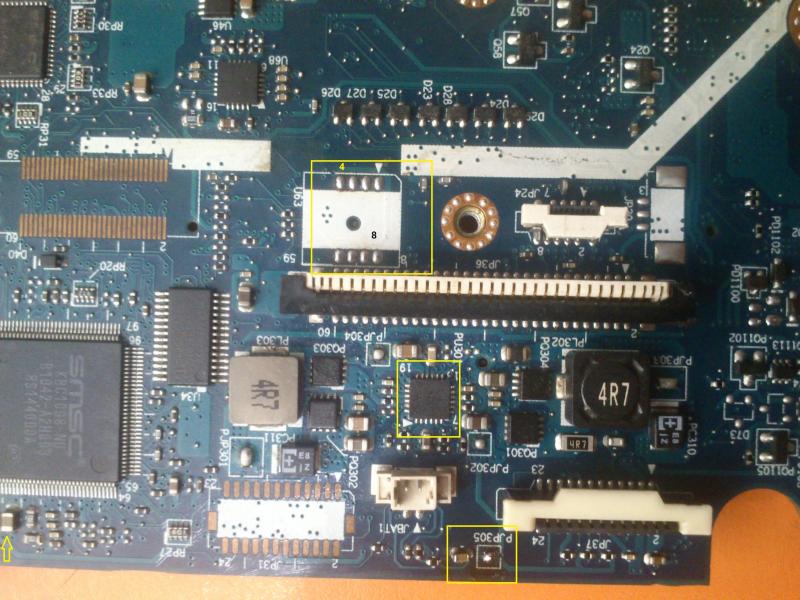

یکیش محل ولتاژ 3.3 به شماره PJP305 و خازن کنارش که کلا بوق میزد بیرون برد خازنش تست شد ایرادی نداشت مقاومتهای بعد از اون رو هم تست کردم مشکلی نداشتن فقط PU303 پایه 4 و5 به هم بوق میزد وقتی بررسی میکردم مقاومت های PR322 . PR323 و خازن PC320 به این پایه های 4 5 وصل هستن .
تمام مدار اون بخش یعنی +3VEXTLP رو تست کردم فقط همین PU303 مشکوک بود اونم مقاومت 323 20 کیلو اهم هست و به زمین وصل هست خود مقاومت وصل نیست ولی راستیتش اینو نمیدونم که ورودی مقاومت 323 که به پایه 4 رفته باید نسبت به زمین بوق بزنه یا نه ولی به نظرم باید بوق نزنه چون مقاومت 20 کیلو هست مولتی متر نمیتونه و نباید صدای بوق بزنه درسته؟


در قسمت بعدی هم پایه 4 ای سی بایوس به پایه 8 ای سی بایوس راه میده که پایه 8 تو شماتیک ولتاژ 3.3 ولت هست خازنش هم مشکلی نداره!
در قسمت بعدی هم یه خازن 4.7 میکرو فاراد فکر کنم باشه در قسمت ای سی IO اونم نسبت به زمین بوق ممتد میزنه و خود پایه های ای سی ای او در اون قسمت هیمنطور
خلاصه کلا به قسمت 3.3 ولت مشکوک شدم وقتی رفتم دیتاشیت رو مطالعه کردم دنبال ای سی رگولاتور یا تولید کننده ولتاژ 3.3 و 5 ولت گشتم رسیدم به همون PU301 وقتی میگشتم سطح ای سی رو پاک کردم هرکاری کردم نتونستم مشخصات روی ای سی رو بخونم حتی روش خمیر سیلیکون مالیدم و پاک کردم بازم با لوپ اصلا قابل خوندن نبود قبلا با خمیر سیلیکون مالیدن راحت میتونستم بدونه هیچ وسیله ای مشخصات ای سی رو بخونم ولی این اصلا مشخصات نداشت فقط یک یا دو شماره به صورت نیمه واضح بود

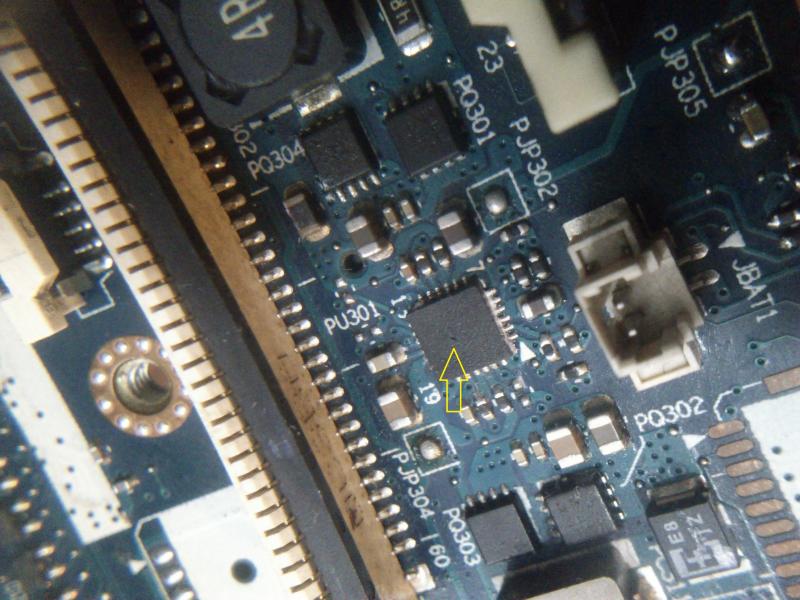

بعد از اون به همین ای سی مشکوک شدم وقتی تمام تمیزش کردم یه نقطه یا خال روی ای سی دیدم که براتون عکسش رو گذاشتم فکر کنم مشکل از همین PU301 باشه زیر نور خیلی وضح هست عکسش فکر نکنم زیاد خوب باشه شاید بشه تشخیص داد .
دیروقت بود وگرنه ای سی رو برمیداشتم ببینم چطوری هست مشکل اتصالی پابرجاست یا نه از این مدل هم فکر نکنم داشته باشم باید برم تو اوراقی ها بگردم ببینم هست


یه کمم گیج زدم
با سپاس



[AMD]

این قطعه TPS51125 هست . خرابی هم زیاد داره



[khelane]

ممنون
فردا انشالله ببینم تو ارواقی ها پیدا میشه یا باید سفارش بدم
اگه نداشتم قبل از سفارش با مشتری هماهنگ میکنم ببینم در صورت درست شدن احتمالی هزینه اش رو میپردازه یا نه .
با سپاس
