سلام یه لب تاب با مشخصات زیر اومد روشن نمیشه
DELL VOSTRO 1310
MB : JAL80 LA-4231P
REV : 1A
کارهای اولیه روی برد انجام شده و بررسی هم کامل انجام شده اما مین روشن نمیشه

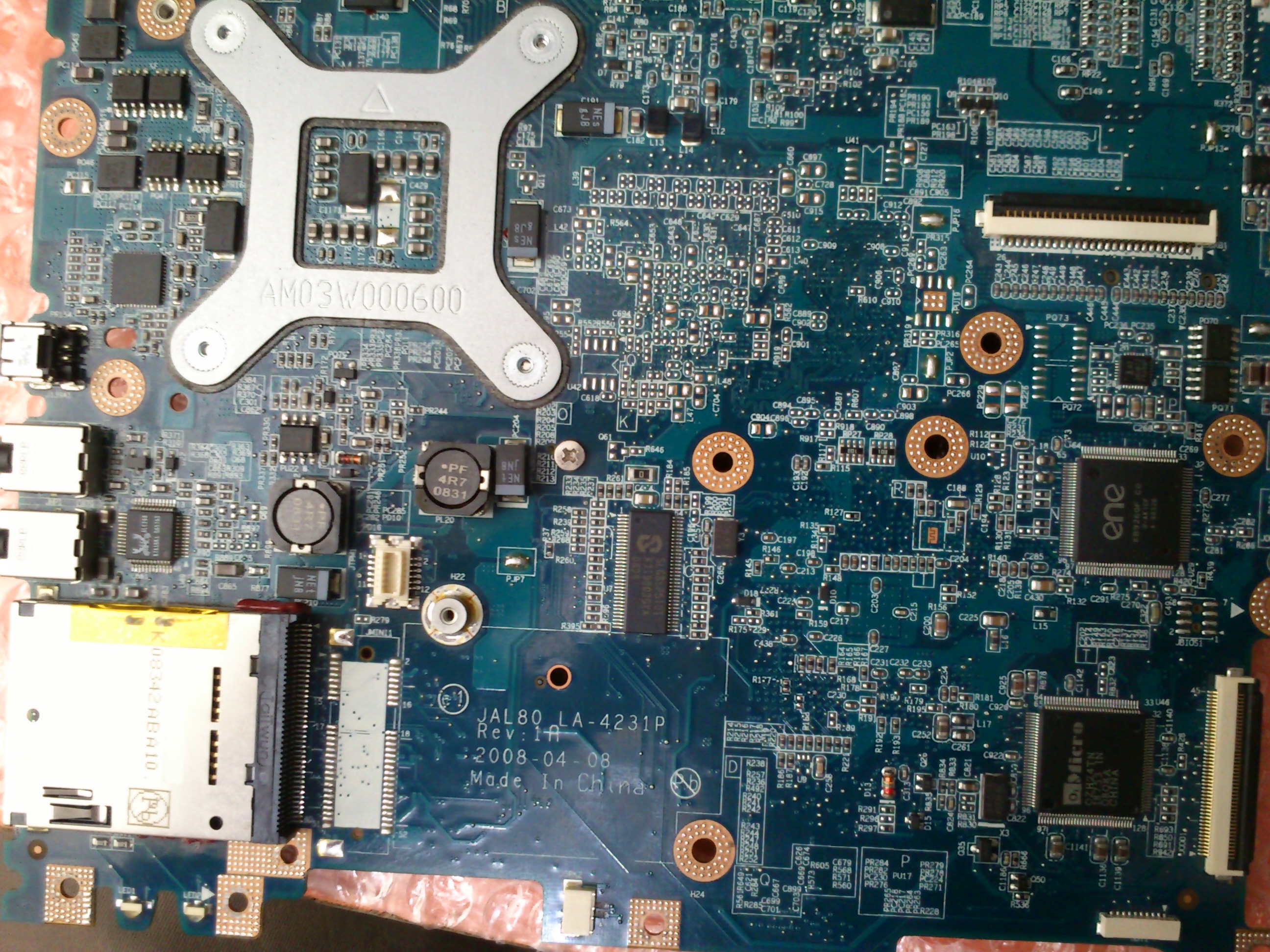

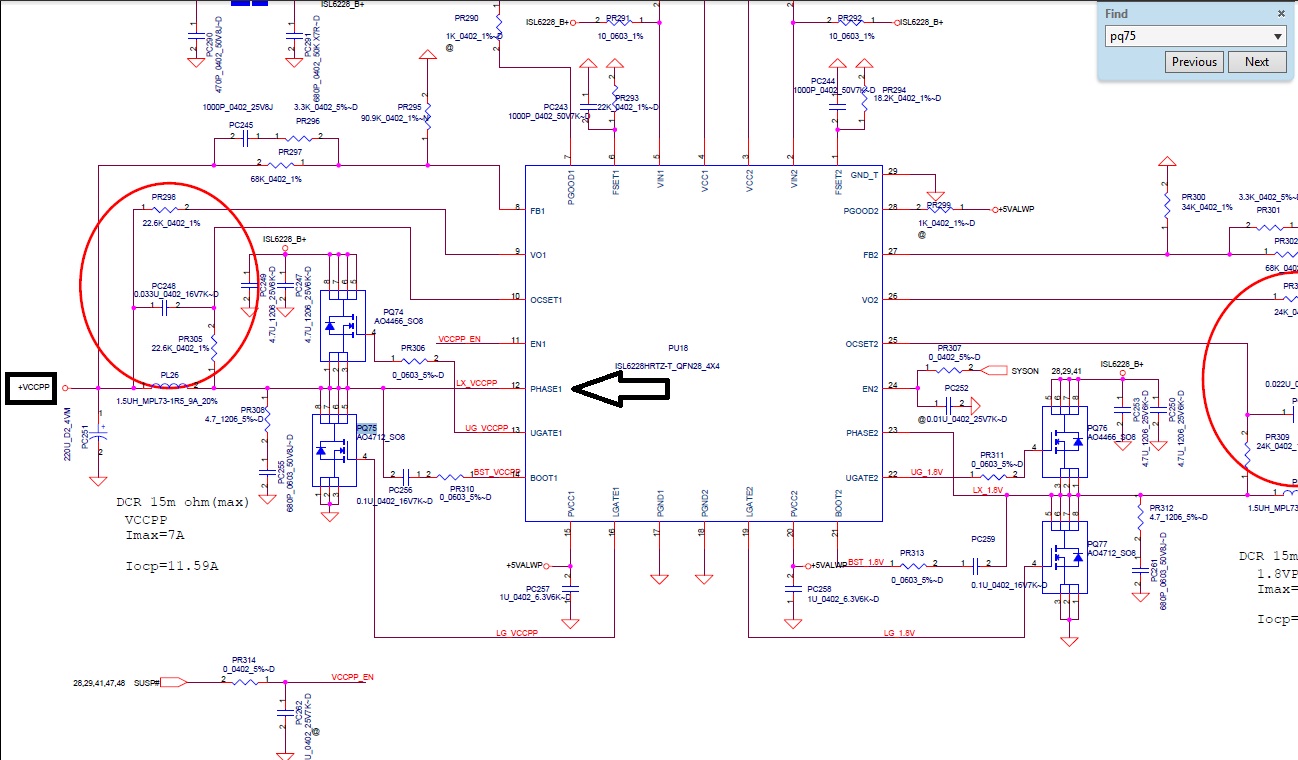

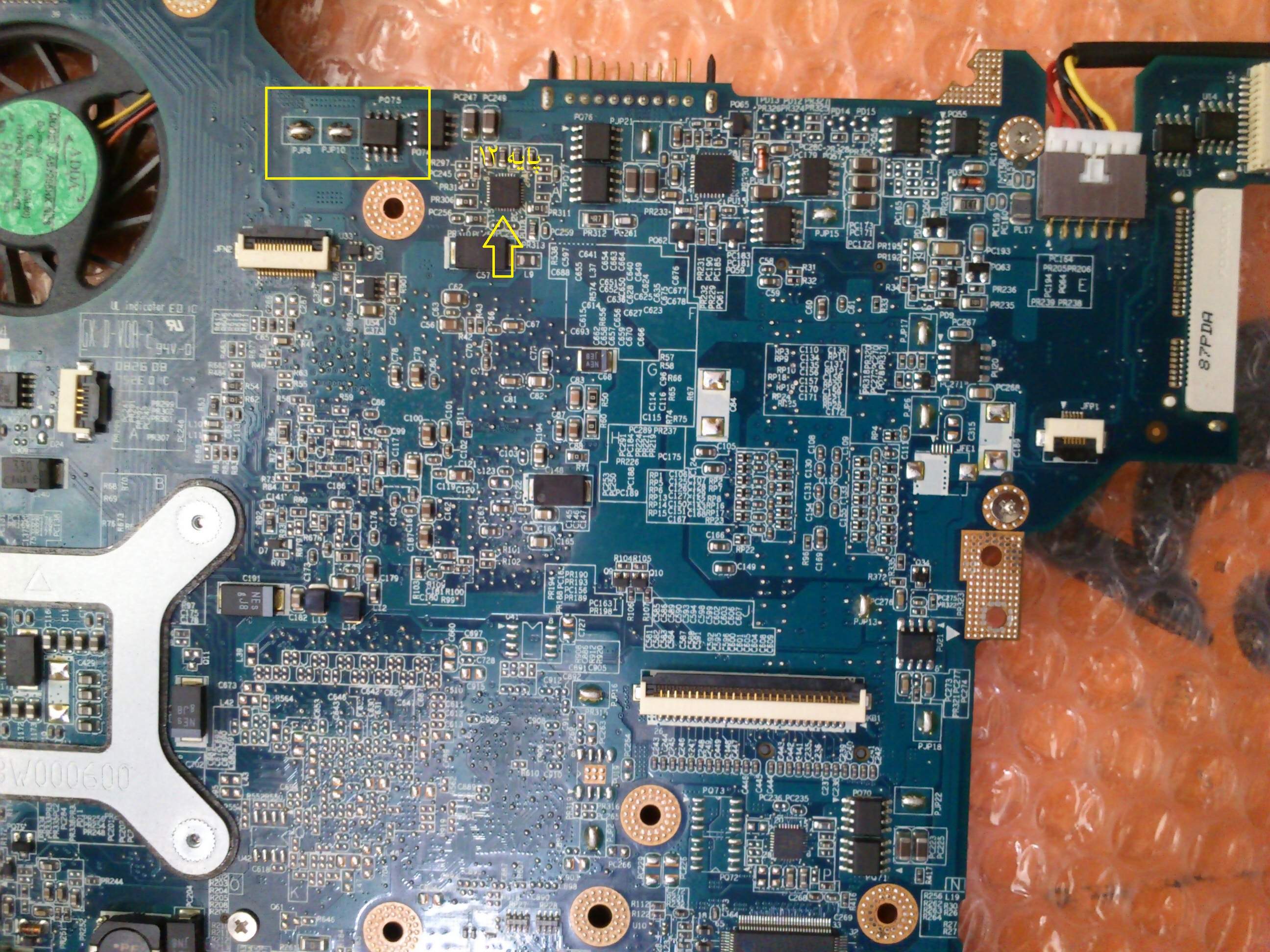

وقتی ولتاژ گیری رو شروع کردم دیدم 19 ولت خیلی نوسان داره یعنی از 19 میشه 18 بعد میرسه به 10 و یهو قطع و دوباره به همین روال ادامه داره طبق شماتیک پیش رفتم از ورودی تست رو شروع کردم هیچ ماسفتی قطعی نداشت یا نشتی چیزی خازن مقاومت و سلفها هرچیزی تا ای سی شارژ رو تست کردم مشکلی نبود , تمرکزم رفت رو +5ALW AND +3ALWاونجا هم کل قطعات رو تست کردم مشکلی نبود فقط مونده تعویض ای سی خودش که فکر نکنم مشکل داشته باشه خلاصه رو مین بازم بررسی انجام دادم اینبار رو قسمتهای که 19 ولت یا B+ اونجا میره اکثر جاها مشکلی نبود فقط رسیدم یه ای سی PU18 به شماره ISL6228HRTZ پایه 12 این ای سی با زمین بوق میزنه و مقدار اهمش 10 هست ولی از 10 اهم پایین نمیاد خود ای سی رو دراوردم بازم اتصالی بود قطعه PQ75 PQ74 رو بیرون اوردم بازم اتصالی پابرجا بود خود ماسفتها ایراد نداشتند . اونور ای سی یعنی PQ76 PQ77 قسمت 1.8 ولت اصلا ایراد نداشت حتی درشون اوردم بازم همینطوری بود خلاصه قسمت VCCP+ با زمین 10 اهم داره و بوق میزنه جامپرهای PJP8 10 هردوتا وصلن به +VCCP H , و از اینجا به بعد میشه +VCCP دیگه کار خیلی سخت میشه ممنون میشم نظراتتون رو بگید
یه چیز دیگه هم یادم رفت الان یادم افتاد

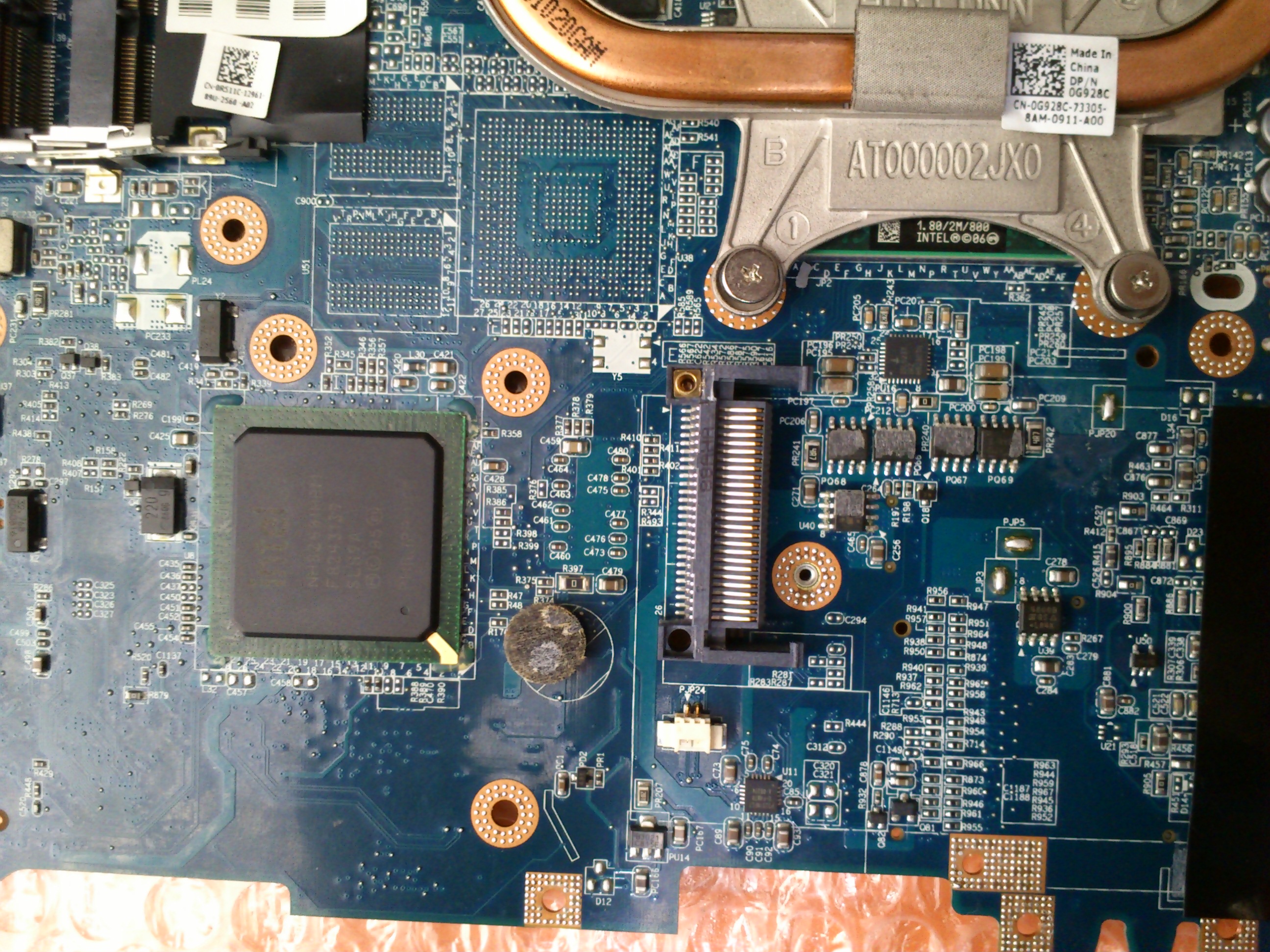

رو مین تست بازر روی چیپ ها انجام دادم چیپ جنوبی مشکلی نداشت ولی رو چیپ شمالی تست گرفتم خازن های روی چیپ تعدادیشون بوق میدادن و بین 10 تا 12 اهم بودن بعضی هاشون هم مشکلی نداشتن دوربر چیپ و پشت برد دقیقا پشت چیپ رو هم تست کردم به همین روال بود
ممنون میشم کمکم کنید
وقتی از مشتری هم پرسیدم چطوری این مشکلی به وجود اومد ایشون گفتن یه مدت بود باید چندبار خاموش روشن میکردیم تا تصویر میداد بعد از اون دیگه الان هرکاری میکنیم روشن میشه ولی تصویر نمیده این چند روز اخر قبل از اینکه بیاریمش اینجا دیگه روشن نشد حالا قبل از منم بردن پیش یکی دیگه ولی ظاهر دستکاری نشده
با سپاس
