مشکل: روشن نشدن dell 520

[CINAPA]

سلام
توضیح : این لپ تاپ داری یه پاور برق هست که دو ولتاژ خروجی داره یکی 16 ولت و دیگش 19 ولت . و یه دونه چراغ برای نمایش داره ..
الان هنگامی که پاور لپ تاپ را به کانکتور ورودی لپ تاپ میزنم چراغش خاموش میشه و لپ تاپ هم روشن نمیشه . البته اینم ذکر کنم که وقتی این چراغ خاموش میشه که در جایی اتصالی باشه یا مشکلی باشه .
ممنون میشم راهنمایی کنید مشکل از کجاست .

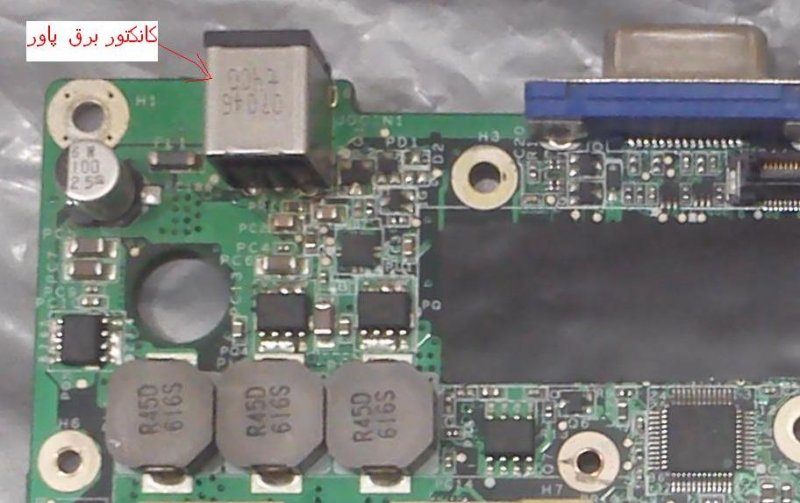

اینم عکس هاسس که داشتم از برد این لپ تاپ
​



[مسرور]

دوست عزیز،ماسفت ها رو اول تست کن که نسوخته باشن،شایع ترین مورد همونه!



[CINAPA]

دوست عزیز،ماسفت ها رو اول تست کن که نسوخته باشن،شایع ترین مورد همونه!

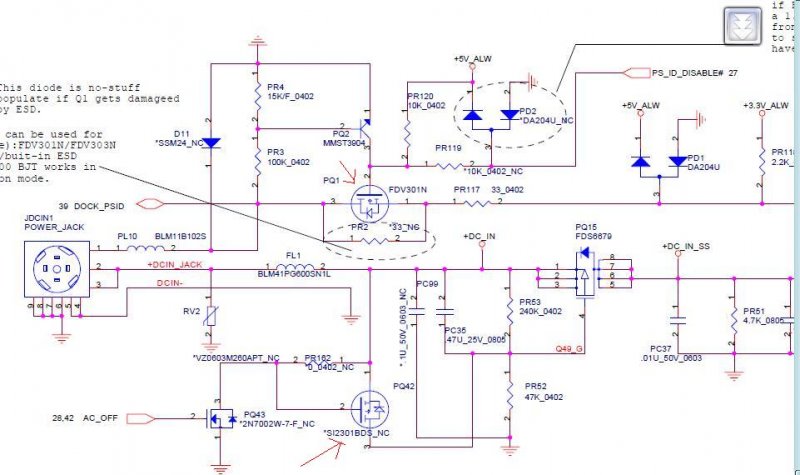

جناب مسرور منظورتون تو این شماتیک دو تا فلش که زدم هست .؟؟؟​



[aghajoon-2]

درود
ولتاژ ها را اعلام نمایید؟؟؟
ولتاژ های ای سی شارژ؟
پین پاور؟
ای سی بایوس؟
ای او؟
ولتاژ باتری بک اپ؟



[CINAPA]

درود
ولتاژ ها را اعلام نمایید؟؟؟

سلام
اگه منظورتون ولتاژ خروجی پاور هست تست که زدم 19 و 16 ولت بود .
روی برد که نمیشه چون پاور خاموش میشه ​



[CINAPA]

درود
ولتاژ ها را اعلام نمایید؟؟؟
ولتاژ های ای سی شارژ؟
پین پاور؟
ای سی بایوس؟
ای او؟
ولتاژ باتری بک اپ؟

عزیز عرض کردم این ولتاژ ها را وقتی میشه گرفت که پاور خاموش نکنه . ​



[aghajoon-2]

درود.
وقتی اداپتور میخوابه پس تو مدار اتصالی دارین. به گفته ی دوستمون دنبال ماسفتی که شورت شده باشه ، باشید. معمولا در مسیر ولتاژ ورودی میتونین پیداش کنید



[ajamee]

تا حال سه مورد مثل مشکل شما برایم پیش امد است که یک مورد را توانستم حل کنم که مشکل از خازن بود



[مسرور]

تو این شماتیکی که شما گذاشتی،PQ15 یه مورد ماسفته.المان های مشابه رو هم چک کنین.



[emanbatyaneh]

با درود .
دوست عزیز درسته شارژر شما ولتاژی خروجی دارند اما آمپر و توان خروجی هم مهمه که اگه کم باشه حالت آمپرکشی توی شارژر ایجاد میشه واتصال کوتاه میشه با شارژر دیگه تست کن.پایههای سوکت لپ تاپ هم چک کن با مولتی متر ببین به هم اتصال دارند یا خیر . موفق باشید
