مشکل: روشن نشدن پکیج تاجی smart+

[sunboys]

سلام پکیج تاجی اول خطا e4 داشت که از برق کشیدم و بعد از یک ساعت روشن کردم
اما حالادیگه روشن نمیشه و چشمک میزنه و جیک جیک صدا میده
بردش را باز کردم مشکل ظاهری نداره



[sunboys]

بردش را باز کردم
یک مقاومت smd سوخته بود عوض کردم تغییری نکرد
کلیه خازن ها را تعویض کردم درست شد
حالا بستمش روی دستگاه کار میکنه
اما 2 تا خطا داره
F1 میزنه بعد از چند ثانیه f6 میزنه و کلا این داستان ادامه داره
اما هم رادیانور گرم میشه و هم ابگرمکن



[sunboys]

ممنون میشم کسی تجربه ای داره راهنمائی کنه



[G_shayan_H]

پکیج تاچی یکی از ضعیف ترین برد ها رو داره
آیا خازن ها رو با خازن های دقیقا یکسان تعویض کردید



[randomboot]

احتمال داره سنسورNTC اب گرم خراب سده یا ارتباط آن با برد قطع شده سوکت سنسور رو هم بررسی کنید



[sunboys]

پکیج تاچی یکی از ضعیف ترین برد ها رو داره
آیا خازن ها رو با خازن های دقیقا یکسان تعویض کردید

بله دقیقا



[sunboys]

احتمال داره سنسورNTC اب گرم خراب سده یا ارتباط آن با برد قطع شده سوکت سنسور رو هم بررسی کنید

ممنون بررسی می کنم و خبرش را میدم



[sunboys]

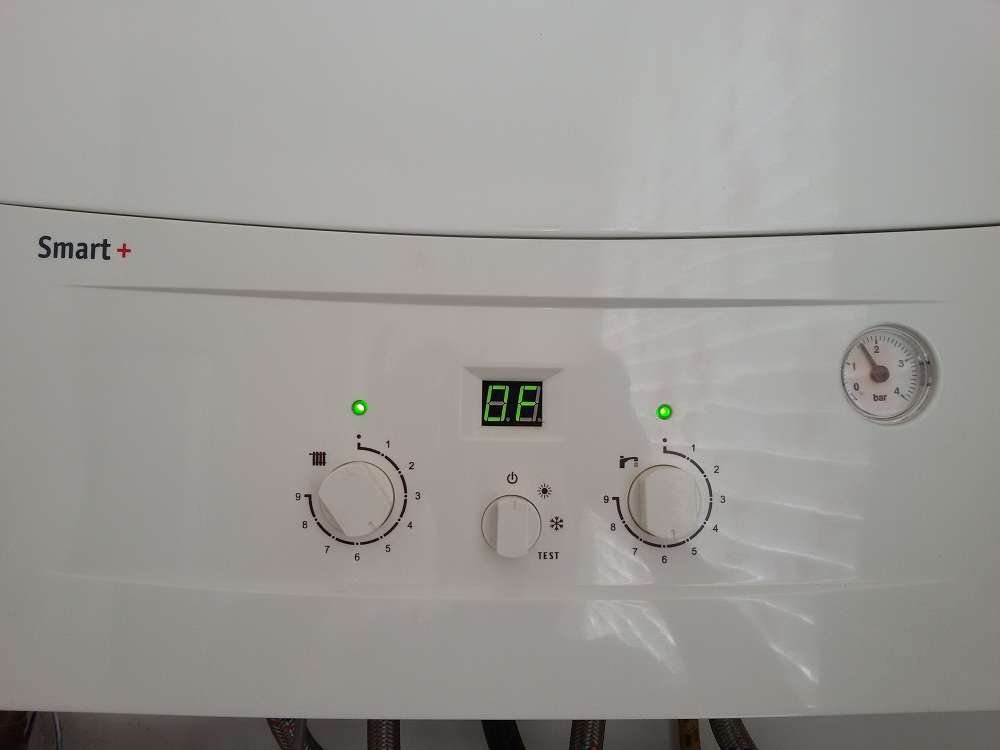

تصاویر دستگاه درحالات مختلف پیوست شد
حالت خاموش هر دو چراغ آبگرمکن و رادیاتور روشن است
در حالت های مختلف این دو چراغ تغییری ندارند و کلا باهم روشن هستند

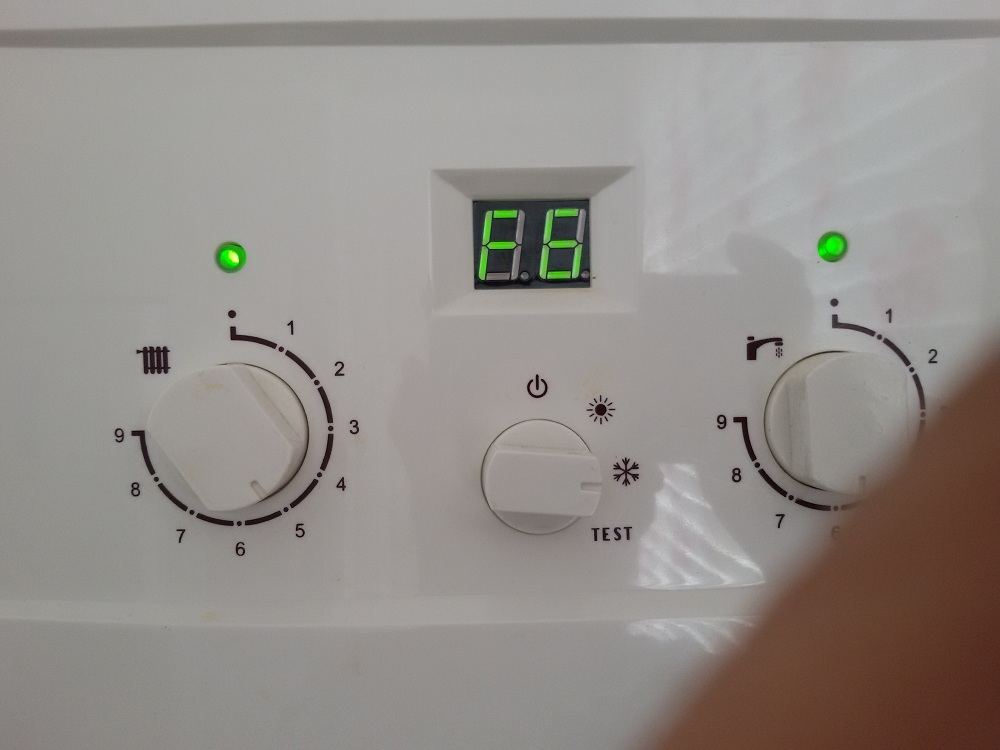

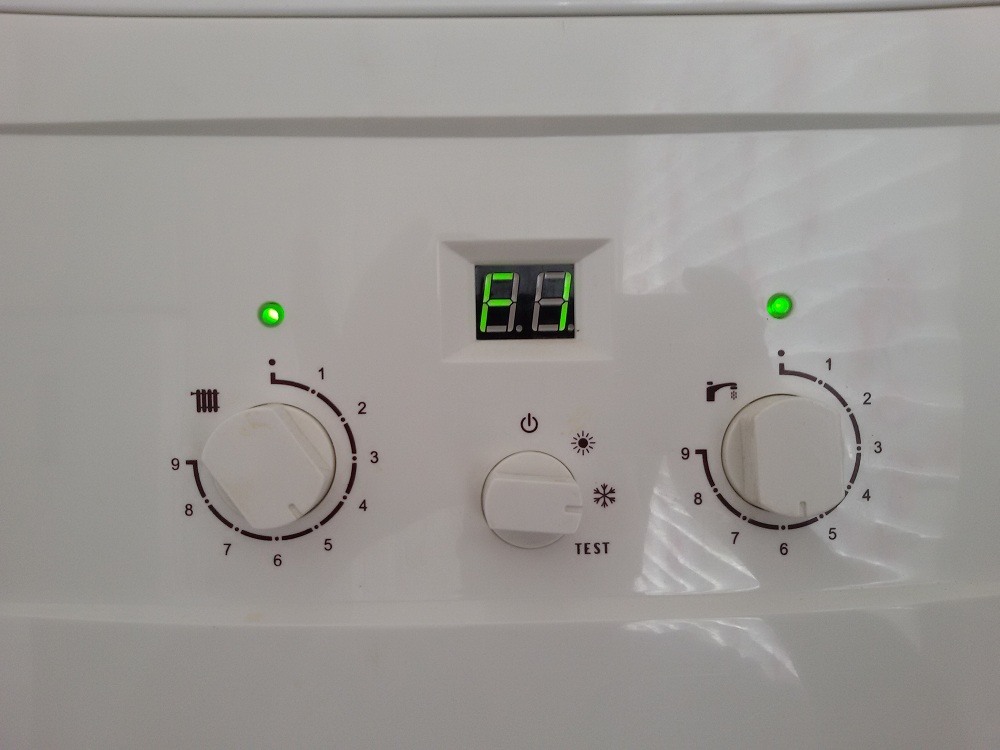

خطا f1 , f6

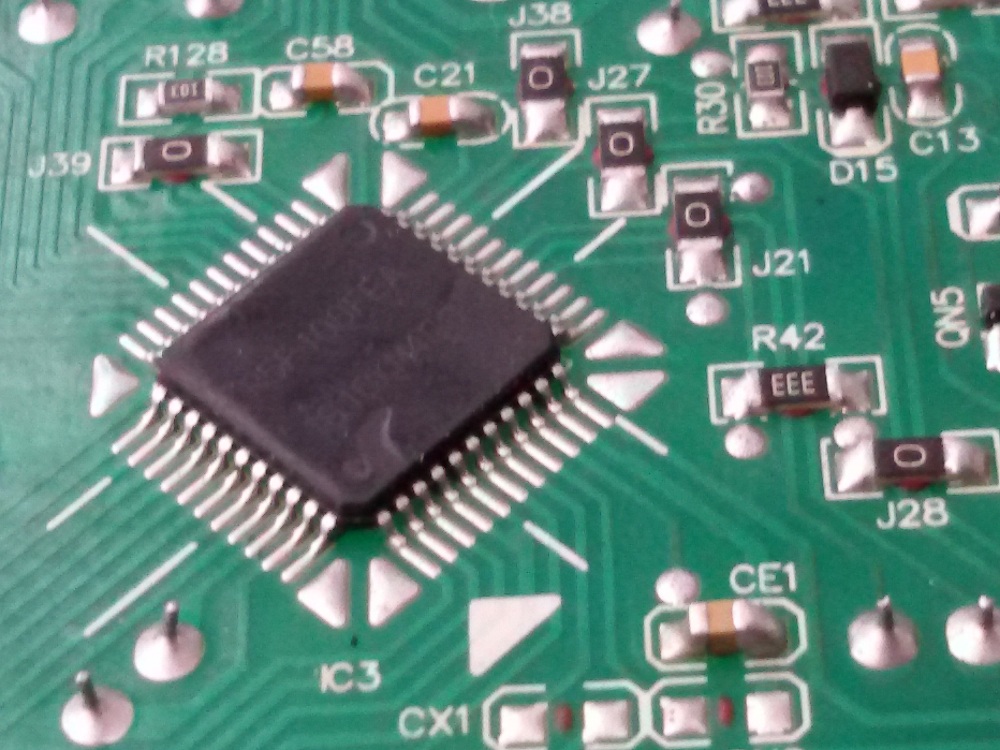

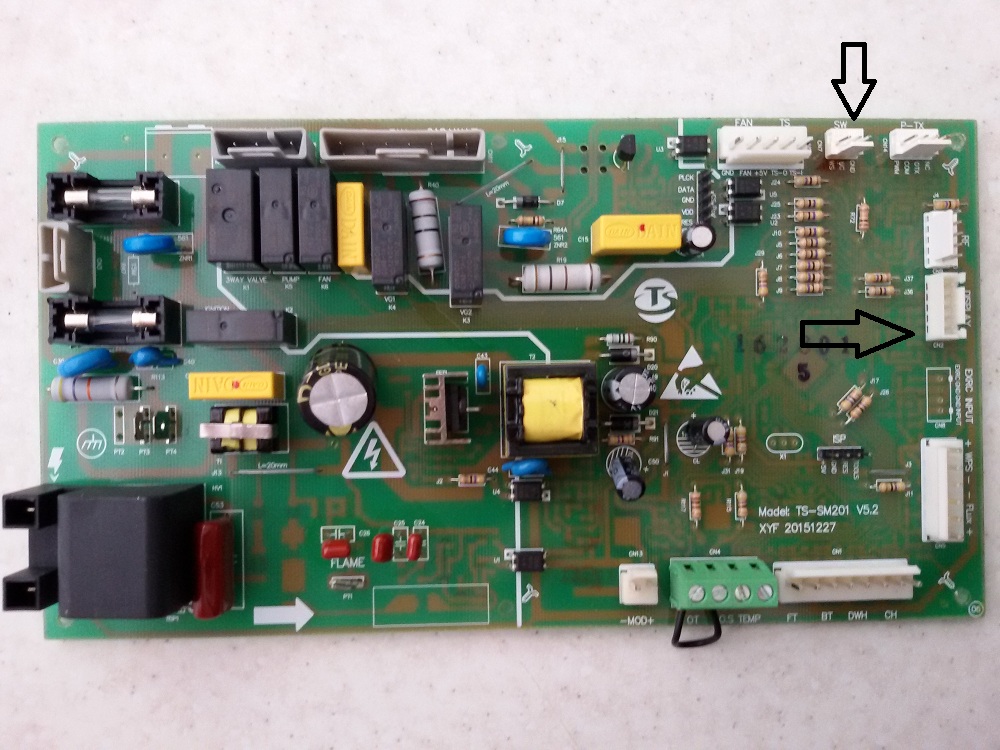

تصویر زیر و روی برد

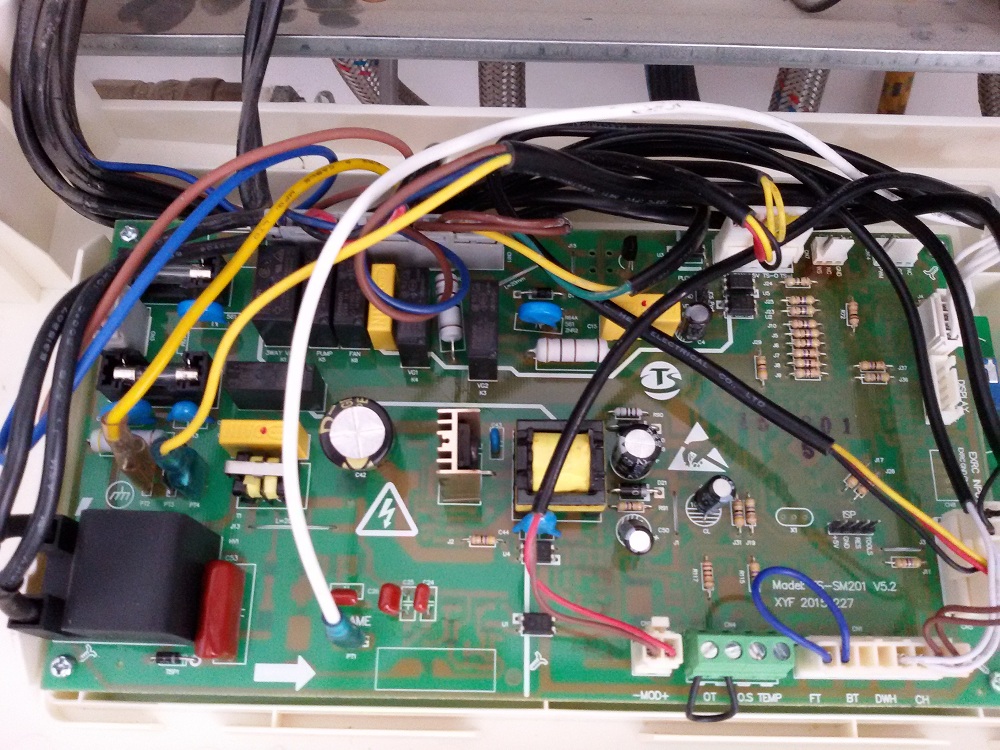

تصویر اتصالات متصل به برد

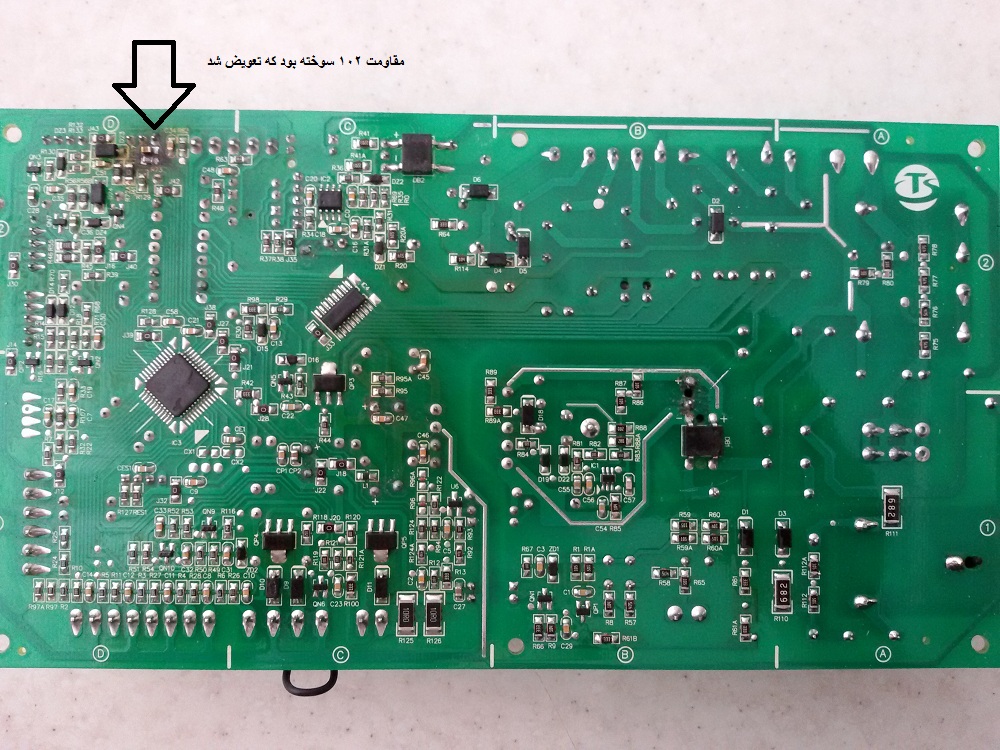

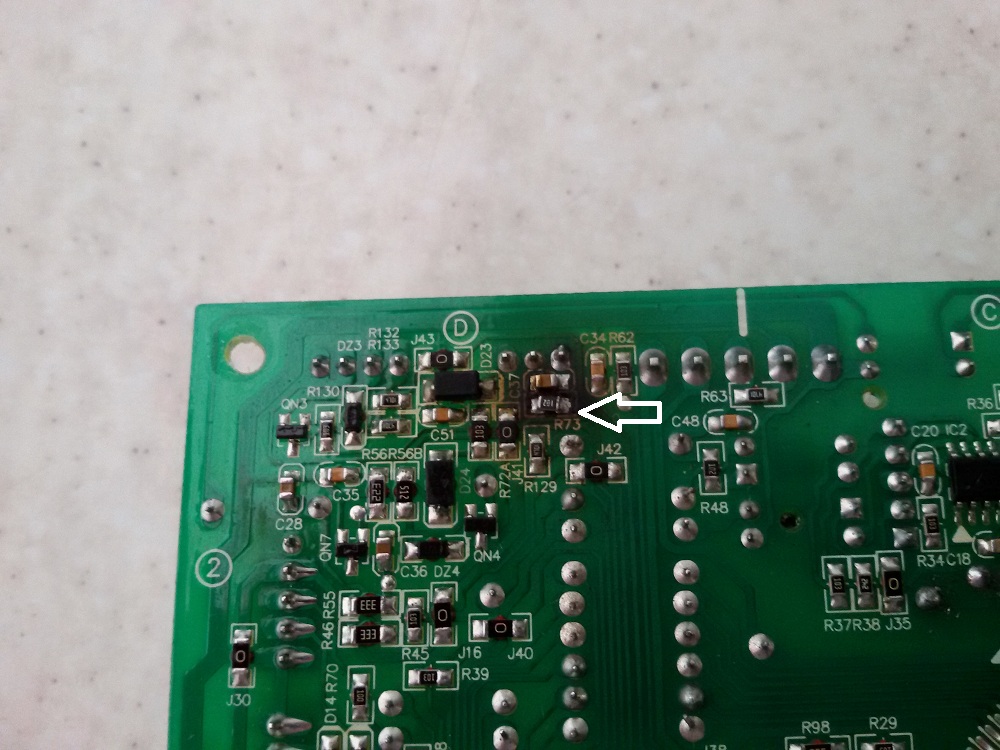

روی برد یک مقاومت smd به مقدار 102 سوخته بود که تعویض شد
کلیه خازن ها نیز به صورت یک دست تعویض شدند



[علی اصغر ریا]

تشکر فراوان



[micromas]

سلام دوستان
من برای سوالم موضوع جدید باز نکردم و چون سوالم در مورد همین برد تاچی است، اینجا مطرح می کنم.
این برد تاچی خطای 00 (دو صفر) میده. تغذیه برد هم درسته. مشکل از کجا می تونه باشه؟
