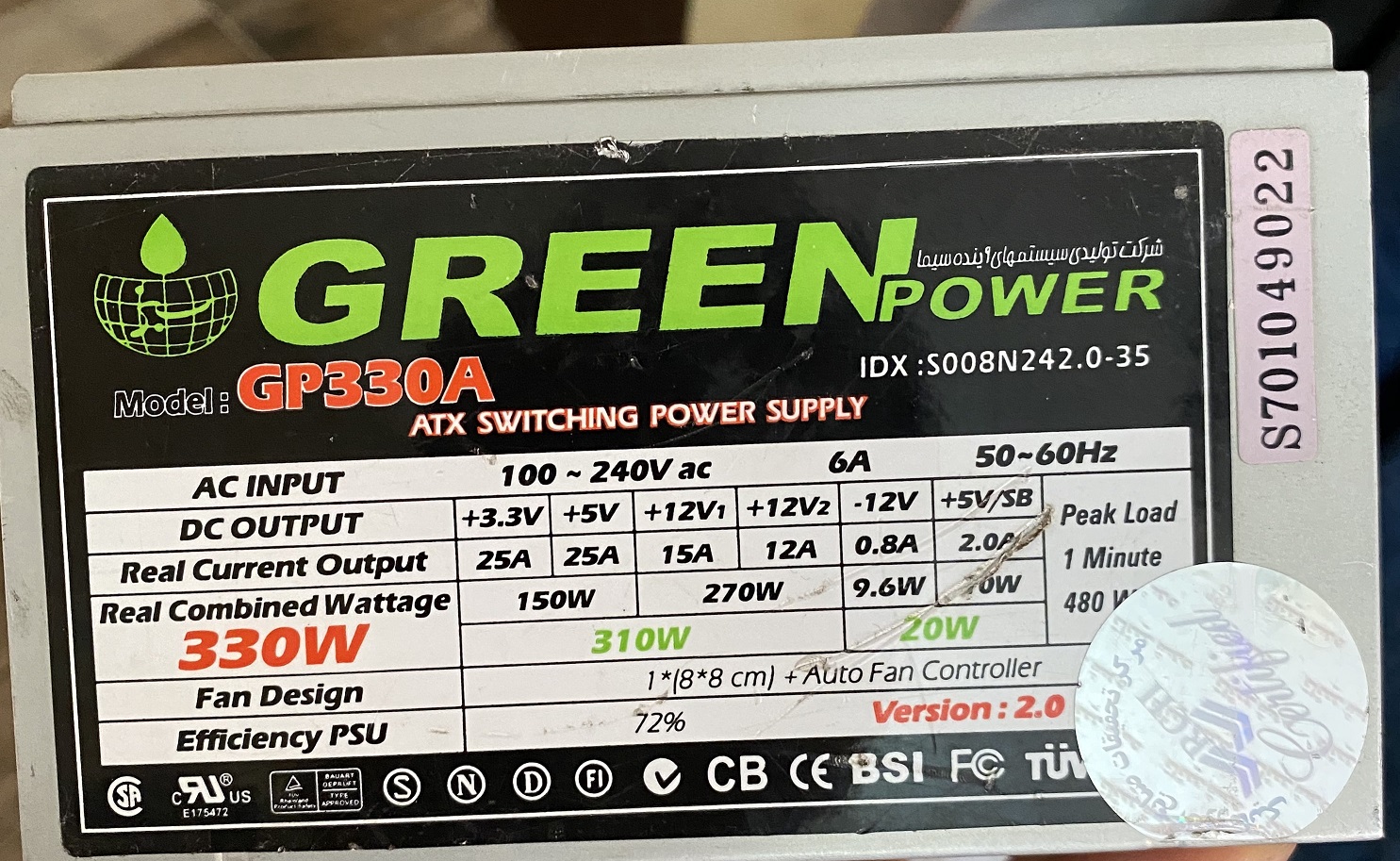

مشکل: روشن نشدن پاور گرین 330

[linas_kal200]

با سلام

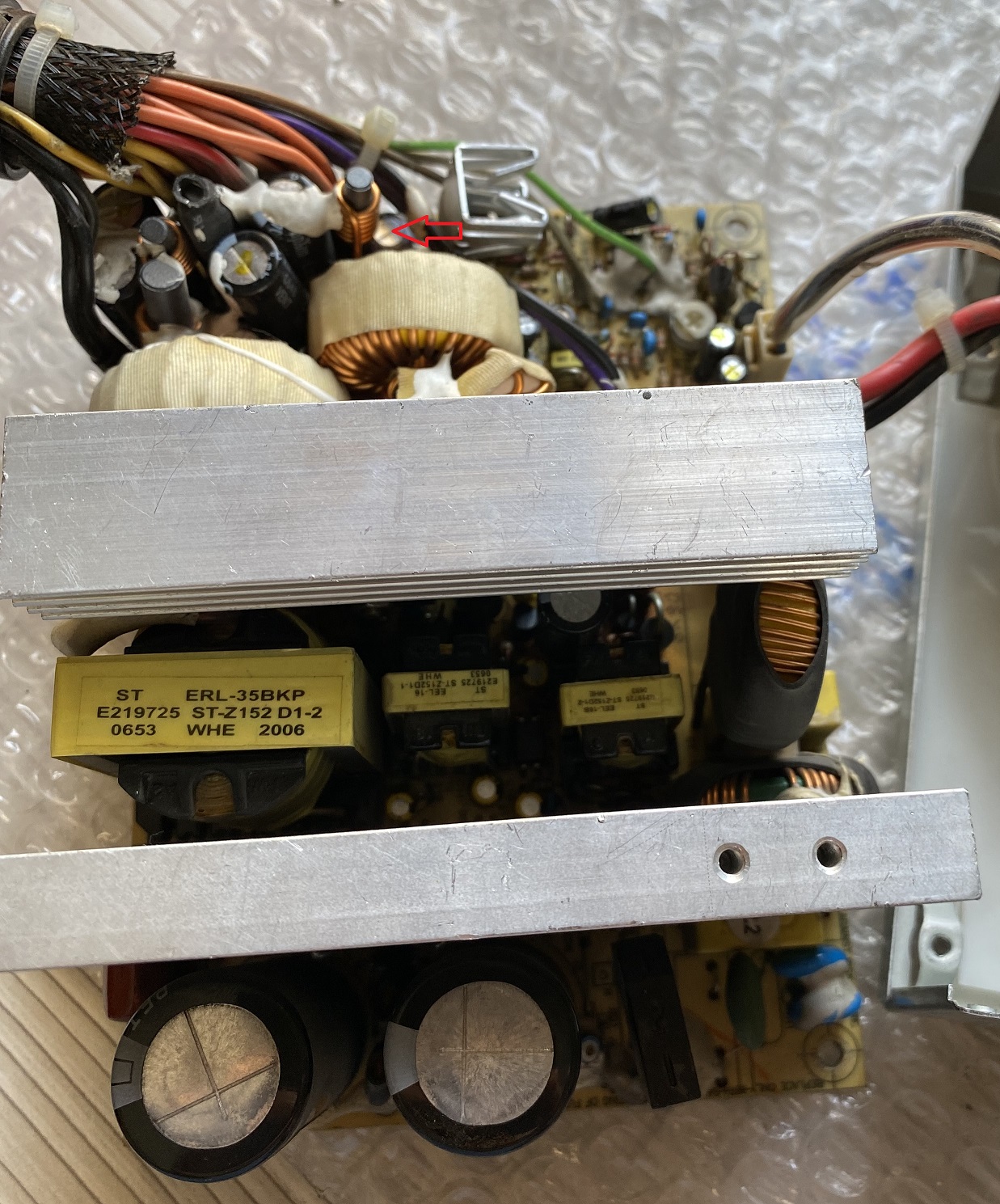

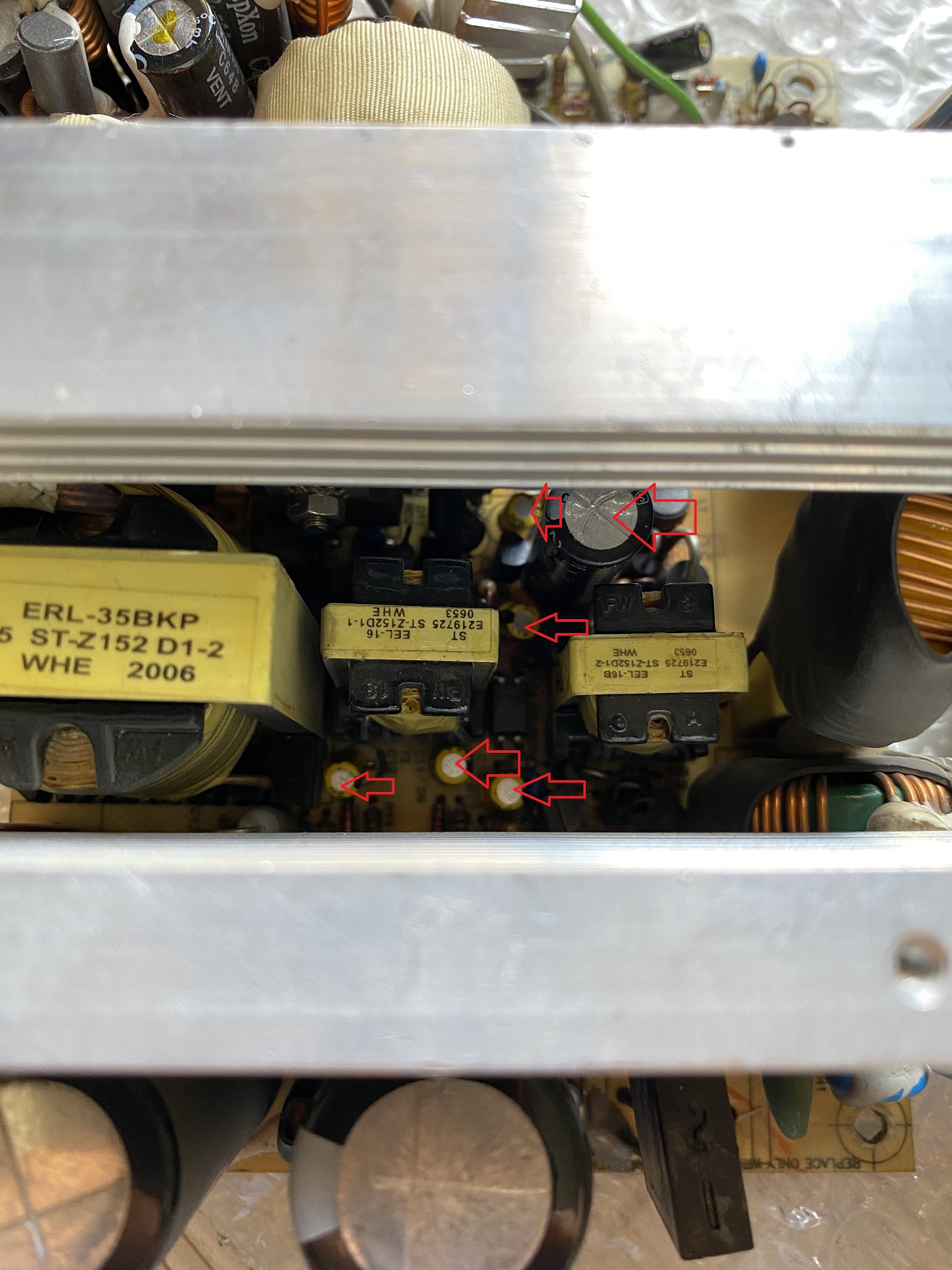

یک پاور که خازن های مشخص شده در عکس
6 تا 4.7 50 ولت یک تا 2200 16ولت(باد کرده بود) و یکی 470 16(باد کرده بود) ولت را عوض کردم
اما هنوز یک صدای سوت ریز میدهد
سیم بنفش و سبز 5.16 ولت دارد و دیگر سیم ها هیچ ولتاژی ندارد
پاور روشن نمیشود با تستر هم روشن نمی شود
در قسمت 220 ولت 2 تا خازن بزرگ وقتی توی برق هست 150 ولت را دارند
لطفا راهنمایی کنید



[linas_kal200]

کسی میدونه R70 مقاومت با چه واتی هست ؟



[hoss_bakh]

درود
دوست عزیز خازنهای 50 ولتی 10 و 1 میکرو قسمت اولیه و ثانویه مدار استندبای رو حتما با جنس مرغوب تعویض کنید مشکلتون حل میشه



[hoss_bakh]

ضمنا 3 تا خازنی که تو اولیه مدار کنار هم هستن
یکیش مربوط به اولیه مدار استندبای هست که 50 ولتی 10 میکرو هست و دوتای دیگه 50 ولتی 4.7 میکرو
فکر میکنم شما اشتباها با اون یدونه که باید 10 میکرو باشه رو با 4.7 تعویض کردین که عمده دلیل رفع نشدن صدای سوت پاور همین خازنه



[pckho0r]

با سلام
یک پاور که خازن های مشخص شده در عکس
6 تا 4.7 50 ولت یک تا 2200 16ولت(باد کرده بود) و یکی 470 16(باد کرده بود) ولت را عوض کردم
اما هنوز یک صدای سوت ریز میدهد
سیم بنفش و سبز 5.16 ولت دارد و دیگر سیم ها هیچ ولتاژی ندارد
پاور روشن نمیشود با تستر هم روشن نمی شود
در قسمت 220 ولت 2 تا خازن بزرگ وقتی توی برق هست 150 ولت را دارند
لطفا راهنمایی کنید

همین 3 روز پیش یه پاور 330 گرین رو با مشکل مشابه شما آوردن با تعویض خازن های 10 میکرو 50 ولت و 4.7 میکرو 50 ولت پاور راه افتاد. اینم بگم که حتما خازن نو بنداز و از روی اوراقی باز نکن!
خازن هایی که تعویض شدن توسط خازن سنج سالم تشخیص داده میشدن ولی مقاومت داخلیشون به شدت بالا رفته بود در حدود 75 اهم!!!



[linas_kal200]

همین 3 روز پیش یه پاور 330 گرین رو با مشکل مشابه شما آوردن با تعویض خازن های 10 میکرو 50 ولت و 4.7 میکرو 50 ولت پاور راه افتاد. اینم بگم که حتما خازن نو بنداز و از روی اوراقی باز نکن!
خازن هایی که تعویض شدن توسط خازن سنج سالم تشخیص داده میشدن ولی
مقاومت داخلیشون به شدت بالا رفته بود در حدود 75 اهم!!!

ممنون از شما
میشه بگید دقیقا کدوم خازن رو اشتباه زدم ؟
در ضمن یدونه از ماسفت های ۲۲۰ ولت سوخته اگر مثل خودش رو نزنم مشکلی پیش میاد ؟



[linas_kal200]

همین 3 روز پیش یه پاور 330 گرین رو با مشکل مشابه شما آوردن با تعویض خازن های 10 میکرو 50 ولت و 4.7 میکرو 50 ولت پاور راه افتاد. اینم بگم که حتما خازن نو بنداز و از روی اوراقی باز نکن!
خازن هایی که تعویض شدن توسط خازن سنج سالم تشخیص داده میشدن ولی مقاومت داخلیشون به شدت بالا رفته بود در حدود 75 اهم!!!

خازن 10 میکرو 50 ولت را عوض کردم و صدای صوت رفت
ای سی tl-494cn را برای اطمینان عوض کردم
متاسفانه یک سیم به ماسفت کوچیک k2717 در 220 ولت چسبیده بود که باعث سوختنش شد همچنین یک دیود زینر کنارش هم سوخت ان را هم با دیود زیر 1/2 20 ولت عوض کردم الان یک ماسفت دیگه گذاشتم اما نه مپل خودش وقتی تو برق میزنم دیگه خروجی سبز و بنفش را هم ندارم
الان چیکار باید کرد ؟



[linas_kal200]

ضمنا 3 تا خازنی که تو اولیه مدار کنار هم هستن
یکیش مربوط به اولیه مدار استندبای هست که 50 ولتی 10 میکرو هست و دوتای دیگه 50 ولتی 4.7 میکرو
فکر میکنم شما اشتباها با اون یدونه که باید 10 میکرو باشه رو با 4.7 تعویض کردین که عمده دلیل رفع نشدن صدای سوت پاور همین خازنه

خازن 10 میکرو 50 ولت را عوض کردم و صدای صوت رفت
ای سی tl-494cn را برای اطمینان عوض کردم
متاسفانه یک سیم به ماسفت کوچیک k2717 در 220 ولت چسبیده بود که باعث سوختنش شد همچنین یک دیود زینر کنارش هم سوخت ان را هم با دیود زیر 1/2 20 ولت عوض کردم الان یک ماسفت دیگه گذاشتم اما نه مپل خودش وقتی تو برق میزنم دیگه خروجی سبز و بنفش را هم ندارم
الان چیکار باید کرد ؟



[hoss_bakh]

خازن 10 میکرو 50 ولت را عوض کردم و صدای صوت رفت
ای سی tl-494cn را برای اطمینان عوض کردم
متاسفانه یک سیم به ماسفت کوچیک k2717 در 220 ولت چسبیده بود که باعث سوختنش شد همچنین یک دیود زینر کنارش هم سوخت ان را هم با دیود زیر 1/2 20 ولت عوض کردم الان یک ماسفت دیگه گذاشتم اما نه مپل خودش وقتی تو برق میزنم دیگه خروجی سبز و بنفش را هم ندارم
الان چیکار باید کرد ؟

1- ماسفت رو با چه مدلی جایگزین کردی؟

2- مقاومت های پشت ماسفت مخصوصاً 2 تا مقاومت 2.2 اهمی موازی رو تست کن چون احتمال 90 درصد اونها هم سوخته باشن

3- توی اکثر مواردی که برای خودم پیش اومده مقاومت ها و دیودهای مدار استندبای اولیه سوخته بودن حتما و حتما این قطعات رو از نظر سلامت تست کنید



[linas_kal200]

1- ماسفت رو با چه مدلی جایگزین کردی؟

2- مقاومت های پشت ماسفت مخصوصاً 2 تا مقاومت 2.2 اهمی موازی رو تست کن چون احتمال 90 درصد اونها هم سوخته باشن

3- توی اکثر مواردی که برای خودم پیش اومده مقاومت ها و دیودهای مدار استندبای اولیه سوخته بودن حتما و حتما این قطعات رو از نظر سلامت تست کنید

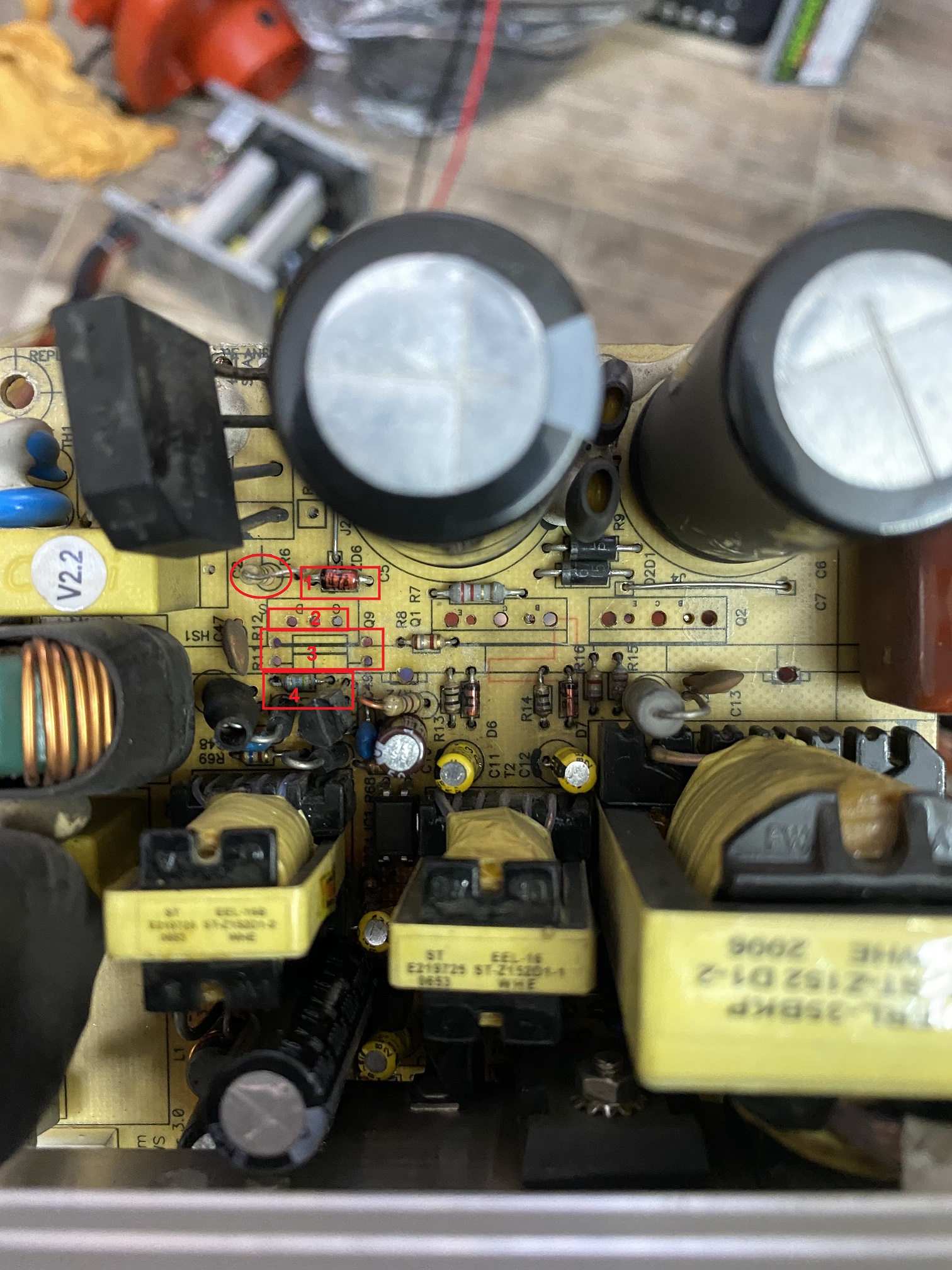

تصویر کادر 1) اون دیود زینر هم که سوخته بود با 20 ولت 1/2 عوض کردم

تصویر کادر 2 ) ماسفت سوخته رو با JCS2N60F جایگزین کردم که الان دیدم ولتاژش با خود اصلی هم خونی نداره مشکلی پیش میاد ؟ تو بازار هم رفتم مثل خودش نیست !

تصویر کادر 3) طبق فرمایش شما 2 تا مقاومت های 2.2 اهمی سوخته این مقاومت چند وات هست ؟

تصویر کادر 4) این مقاومت رو بیرون مدار تست کردم اهم داشت فقط نتونستم از روی رنگ اهمش رو در بیارم

این مقاومت توی کادر دایره اهم داشت لازمه عوضش کنم ؟

کلا مقاومت های پاور معمولا چند وات هستن ؟ وات بالا بگیریم مشکلی داره ؟
