روشن نشدن مادربورد Foxconn 945PL7AE

[mjzaret]

سلام به همه دوستان

مادربورد Foxconn 945PL7AE دارم كه روشن نميشه.

زماني كه سوكت برق CPU (همون 4 سيم 2تا سياه و 2تا زرد) رو درميارم سيستم روشن ميشه.

فكر كنم در اين قسمت اتصالي وجود داره.

مي‌خواستم بدونم چطوري بايستي عيب رو پيدا كنم.

از لحاظ ظاهري مشكلي در قطعات و برد مشاهده نكردم.

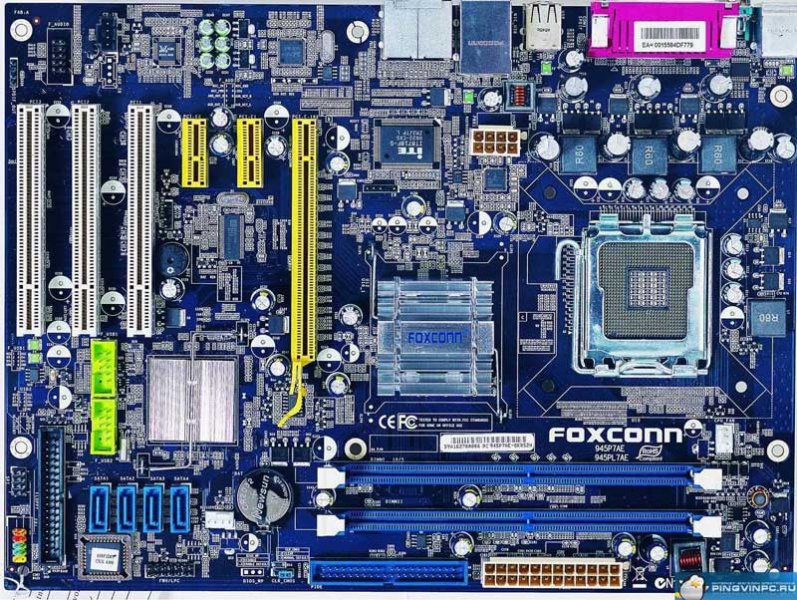

اين هم تصويري از مادربورد:



شاد باشيد



[مهدی امجدی]

با درود خدمت شما

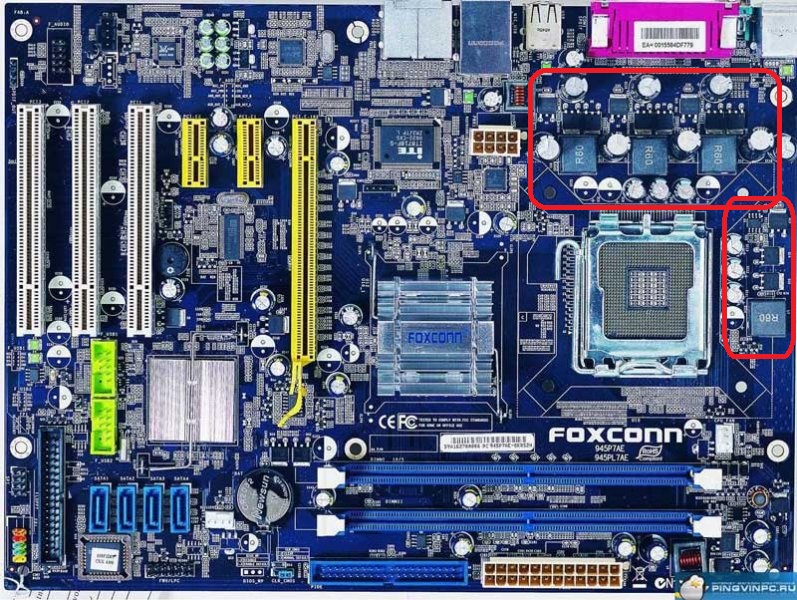

ریگلاتور و خازن هایی را که علامت زدم را تست کنید
موفق باشید
​



[pcbh]

شورتی در قسمت ماسفت دارید . باید بوق اهم متر را با سلکتور تنظیم و از قسمت سورس به درین بزنید هرکدوم بوق زد و اهم زیر از 15 نشان داد در بیار بیرون هم تست کنید .



[mjzaret]

آيا امكانش هست كه روي خود مادربورد اين قطعات رو به نوعي تست كرد يا حتماً بايستي از جاشون درشون بيارم؟

جناب PCBH چطور مي‌تونم اين كار رو انجام بدم؟

اگه امكانش هست كمي ساد‌ه‌تر توضيح بديد؟

شاد باشيد



[javad222]

سلام
چرا درین سورس مگه نشونه فت سوخته شرت شدن درین گیت نیست؟



[saeed2041]

اهم متر را روی بازر گذاشته و سیم مشکی را به بدنه(قسمت آهنی روی پورت usb) سیم قرمز را یه پایه های فت ها بزنید فقط پایه آخر
می تواند اتصال داشته باشد.



[mjzaret]

اهم متر را روی بازر گذاشته و سیم مشکی را به بدنه(قسمت آهنی روی پورت usb) سیم قرمز را یه پایه های فت ها بزنید فقط پایه آخر
می تواند اتصال داشته باشد.

تشكر از اينكه به سوالم پاسخ داديد

نكته‌اي كه برام به وجود مياد اينه كه پايه آخر از كدوم سمت ميشه؟

و اينكه روش تست در بيرون به چه صورتي هست؟

يعني اگه بخوام بيرون يه فت رو تست كنم بايستي اهم متر رو به چه صورتي استفاده كنم؟

شاد باشيد



[مهدی امجدی]

با درود خدمت شما
دوست گرامی برای رسیدن به جوابتون ، دو لینک زیر را به طور کامل مطالعه فرمایید
http://www.irantk.ir/irantk250/
http://www.irantk.ir/irantk5161/
موفق باشید
​
