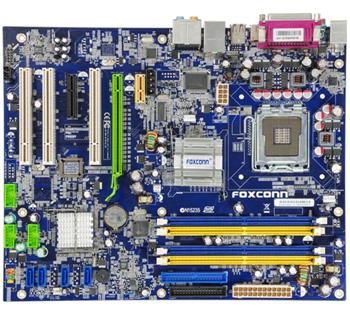

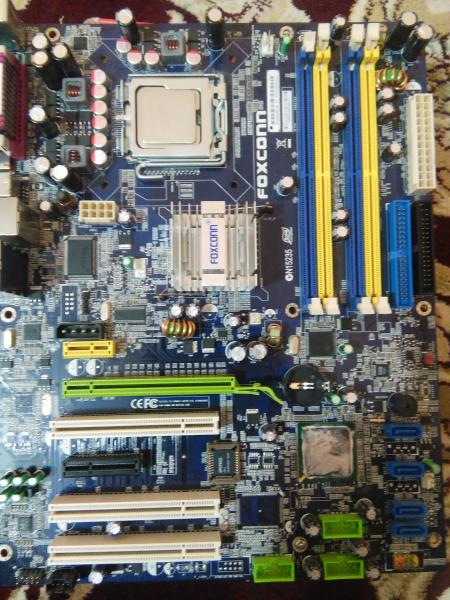

سلام خدمت اساتید و همکارانمادربورد فاکسکان مدل P9657AA حتی بدون چهارپین استارت نمیخورد.
مادربورد از لحاظ ظاهری بدون خالزدگی آیسی_خازن بادکرده و پریدگی SMD میباشد.
خازنهای SMD اطراف پل جنوبی به گراند تست شدند.پایه USB VCC به گراند و دیتا_+ تست شد.
قبل از استارت مادربورد و ON بودن سوئیچ پاور هیچ المان و ایسی_فت _رگولاتور و واحدهای پل جنوبی _I/O _LAN_CODEC داغ نمیشوند.
پایه های کریستال پل جنوبی اختلاف 0.2 ولت دارند.
سر پین پاور ولتاژ 2.4 ولت هست.
ولتاژ 3.3VSB را از پین 14 PCI اندازه گیری کردم 2.9 ولت بود.
رگولاتور مربوط به ساخته شدن 3.3VSB را پیدا نکردم در این مدل.البته دسترسی به نقشه این مادربورد هم ندارم.چندتا رگولاتور شبیه 1117 موجود هست ولی خروجی 2.9 ندارند
بنظر میرسد یه شورتی وجود دارد و این ولتاژ کاهش میابد
در ورودی I/O ولتاژ 4.5 ولت و 2.9 ولت داریم.

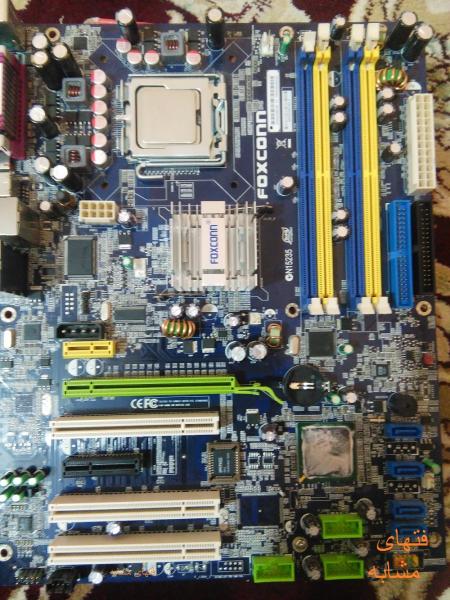

تمام فتها روی بورد تست شدند.
اطراف F-PANEL ترانزیستور -فت و زینر نیست که شاید مشکل ساز باشند.
باطری بکاپ جایگزین و کلیر انجام شد.
تمام سوکتها وPCI ها چک شدند
آیسی اختصاصی FOX که احتمالا مربوط به ESATA EXTERNAL میباشد اصلا داغ نمیکند.
الان مشکلم در کم بودن ولتاژ 3.3 استندبای است که REFRENCE این ولتاژ بعد از 5 ولت استندبای کجاست؟دوستان اگه نقشه دارند آپلود کنند
با اتصال دستی سیم سبز و مشکی مادربورد استارت میخورد و بعد از رها شدن دوباره خاموش میشود.
با اتصال دستی هیچ المانی داغ نمیشود و هیچکدام از ولتاژهای تغذیه برای پلها _بافرها را نداریم. (1.2 1.5 1.8 و...) لذا مادربورد تصویر نمیدهد
