با سلام خدمت دوستان و اساتید گرامی ؛
یک مادربرد Asrock مدل Wolfdale 1333-D667 برام آوردند که سوئیچ نمیشه اصلاً
پاور این سیستم هم ایراد داره . وقتی روشن میکنیم پاور رو از داخلش بوی سوختنی میاد و با تستر پاور هم که امتحان کردم ولتاژ 12 ولت با تاخیر
اومد و ولتاژ 5 ولت و 5V SB رو هم نداریم .

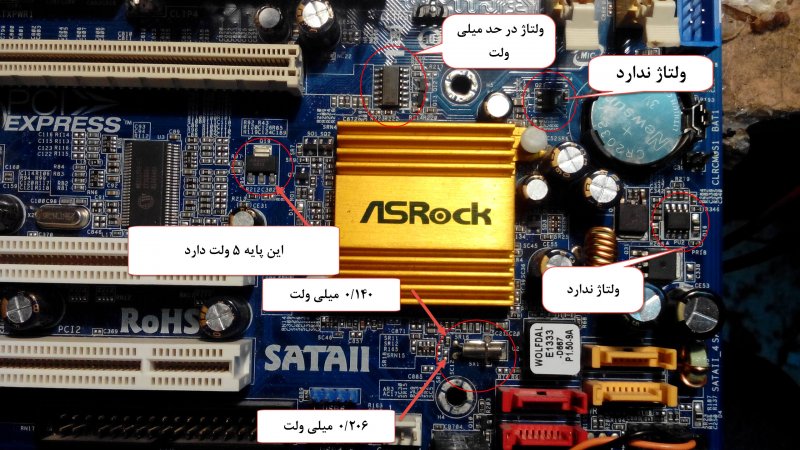

مادربرد رو ولتاژ گیری کردم . پین PSW ولتاژ نداره . پورت های USB & PS2 ولتاژ 5 ولت رو دارند .
چیپ MCH ولتاژ 1.8 ولت رو داره . پین شماره 14 اسلات PCI ولتاژ 3.3 ولت استند بای رو نداریم .
در ضمن در کنار CPU یک خازن 680 میکروفاراد 4 ولت باد کرده بود که با نمونه همون خازن تعویض کردم .

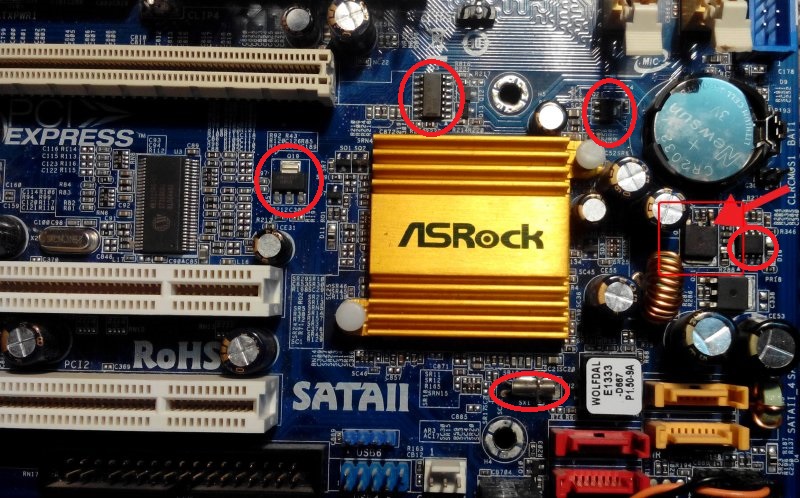

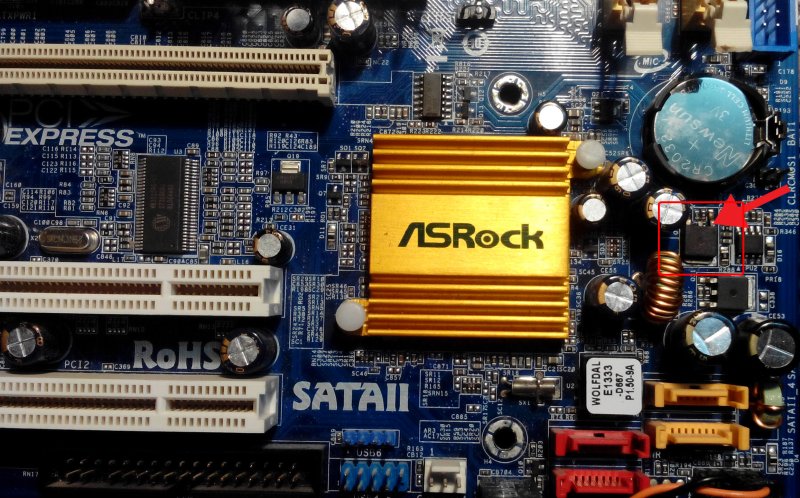

در زیر باطری CMOSE دو تا دیود هستش . D476 که یکی از اونها در یکی از پایه ها شورت کامل بود . خارج کردم و دوباره تست کردم . شورت بود
این شماره رو نداشتم . بجاش D480 انداختم . این دیود 480 سالم بود . روی مادربرد که گذاشتمش و تست گرفتم همان پایه که در دیود قبلی شورت بود در
این دیود هم شورت نشون میداد . ولی دیود قبلی خارج مدار هم شورت بود .
یک مورد دیگه اینکه در حین خاموش بودن مادربرد آی سی صدا مقداری گرم می شد که گرمای آن محسوس و قابل تشخیص بود
مشتری هم گفته بود که سیستم صدا هم نداشته قبلا .
آی سی رو خارج کردم و تست گرفتم بازم روشن نمیشه .
ارتباط بین I/O با P SW برقرار هستش . برای I/O هم ولتاژ میره .
در ضمن با جمپ کردن مادربرد ( اتصال سیم سبز و مشکی در 24 پین ) مادربرد روشن میشه
4 پین رو هم خارج کردم و مادربرد رو سوئیچ کردم فایده ای نداشت
نظر دوستان چیه ؟
یک مادربرد Asrock مدل Wolfdale 1333-D667 برام آوردند که سوئیچ نمیشه اصلاً
پاور این سیستم هم ایراد داره . وقتی روشن میکنیم پاور رو از داخلش بوی سوختنی میاد و با تستر پاور هم که امتحان کردم ولتاژ 12 ولت با تاخیر
اومد و ولتاژ 5 ولت و 5V SB رو هم نداریم .
مادربرد رو ولتاژ گیری کردم . پین PSW ولتاژ نداره . پورت های USB & PS2 ولتاژ 5 ولت رو دارند .
چیپ MCH ولتاژ 1.8 ولت رو داره . پین شماره 14 اسلات PCI ولتاژ 3.3 ولت استند بای رو نداریم .
در ضمن در کنار CPU یک خازن 680 میکروفاراد 4 ولت باد کرده بود که با نمونه همون خازن تعویض کردم .
در زیر باطری CMOSE دو تا دیود هستش . D476 که یکی از اونها در یکی از پایه ها شورت کامل بود . خارج کردم و دوباره تست کردم . شورت بود
این شماره رو نداشتم . بجاش D480 انداختم . این دیود 480 سالم بود . روی مادربرد که گذاشتمش و تست گرفتم همان پایه که در دیود قبلی شورت بود در
این دیود هم شورت نشون میداد . ولی دیود قبلی خارج مدار هم شورت بود .
یک مورد دیگه اینکه در حین خاموش بودن مادربرد آی سی صدا مقداری گرم می شد که گرمای آن محسوس و قابل تشخیص بود
مشتری هم گفته بود که سیستم صدا هم نداشته قبلا .
آی سی رو خارج کردم و تست گرفتم بازم روشن نمیشه .
ارتباط بین I/O با P SW برقرار هستش . برای I/O هم ولتاژ میره .
در ضمن با جمپ کردن مادربرد ( اتصال سیم سبز و مشکی در 24 پین ) مادربرد روشن میشه
4 پین رو هم خارج کردم و مادربرد رو سوئیچ کردم فایده ای نداشت
نظر دوستان چیه ؟
