دوست عزیز ممنون از پاسختون

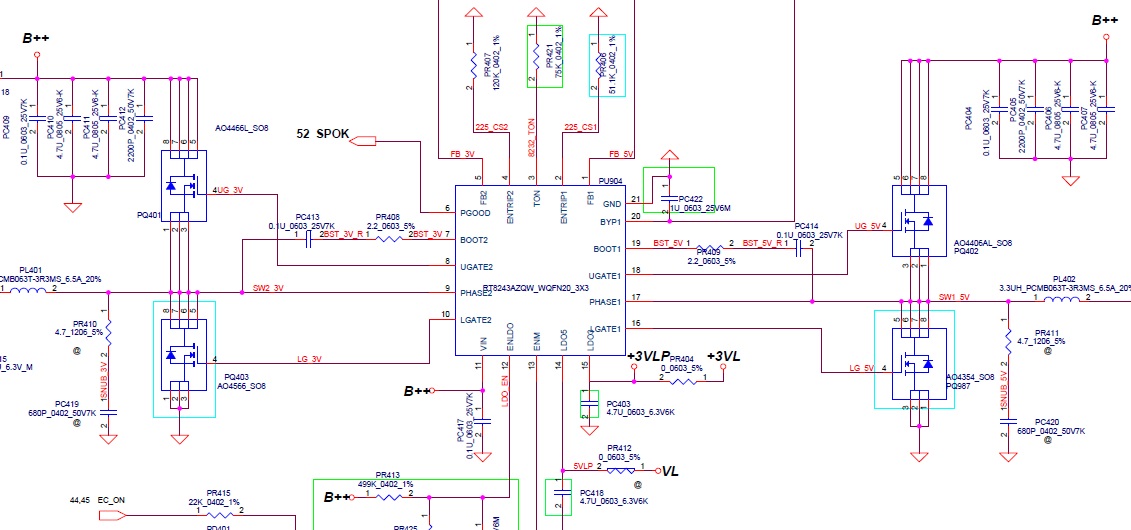

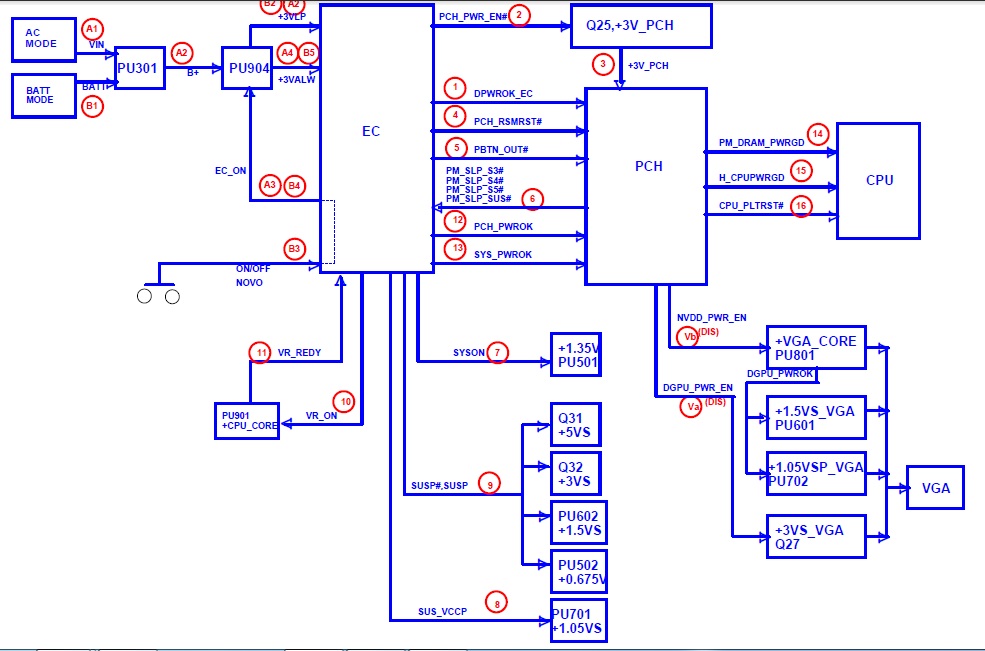

با توجه به شماتیک ایسی های pu301 , pu904 را چک کردم
ولتاژهایی که روی ایسی pu904 گرفتم:
پایه 3.....2V
پایه 4.....1.2
7..........4.6
11.......20.5
12.......4.5
13.......3.1
14......5
تا اینجا فکر نمیکنم مشکلی وجود داشته باش
4تا ماسفت با این ایسی در ارتباطن که
pq402, pq401:
فقط روی پایه های 5,6,7,8 ولتاژ 20.5 را دارن
pq987, pq403 هیچ ولتاژی ندارن
روی کلید پاورش ولتاژ 3.3 را داره
باتشکر
