مشکل: روشن نشدن لنوو G500

[afarinesh-r]

سلام

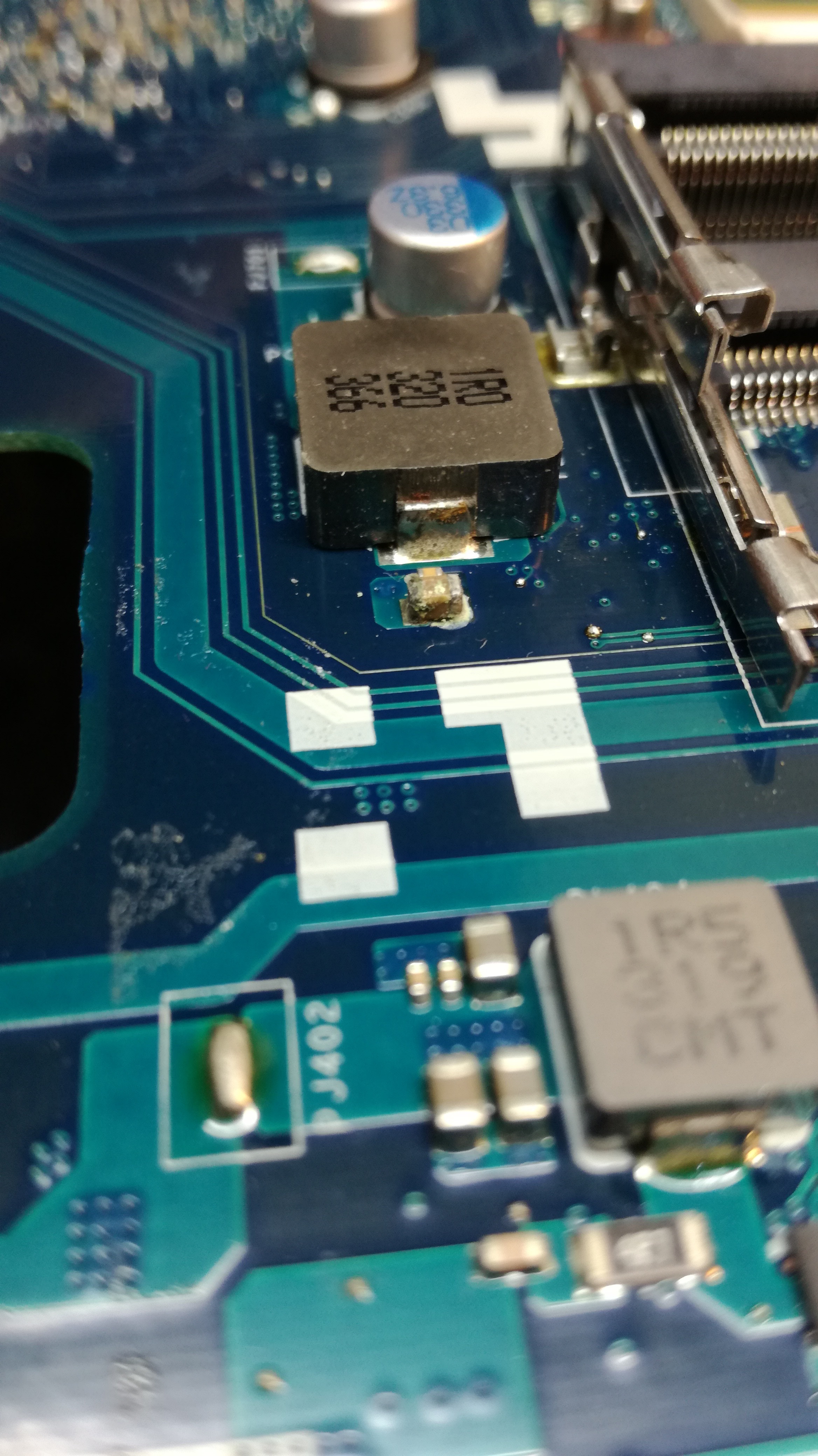

لنوو g500 روشن نمیشه . بعضی خازنها بوق میزنه . آی سی شارژ تعویض شده . سر سوکت باتری ولتاژ ندارم
ممنون



[mosaffa]

سلام
به این شکل لپتاب نمیشه تعمیر کرد.
مسیر تعمیر به این شکله
ابتدا 19 ولت ورودی به ای سی کنترلر pwm میره و 2 ولتاژ اصلی 3.3 و 5 ولت ساخته میشه.بقیه ولتهای مدار شامل تغذیه گرافیک ،لن ،صدا و ......از این دو خط تغذیه میشند.نقشه رو دریافت کنید و بر اساس نقشه پیش برید.باید ببینید ولتها تا چه نقطه ای برقرار هستند.



[afarinesh-r]

فقط در قسمت تغذیه 20 ولت هست . روی کلید 1.2 متغیر تا 1.5 هست
ولتاژ 3.3 و 5 رو ندارم



[mosaffa]

شماره فنی مادربرد رو اعلام کنید تا بر اساس نقشه پیش بریم.
چک کنید 19 ولت روی ای سی سازنده 3.3 , 5 رو داریم یا خیر



[afarinesh-r]

VIWGP/GR LA-9632P Rev:1.0



[mosaffa]

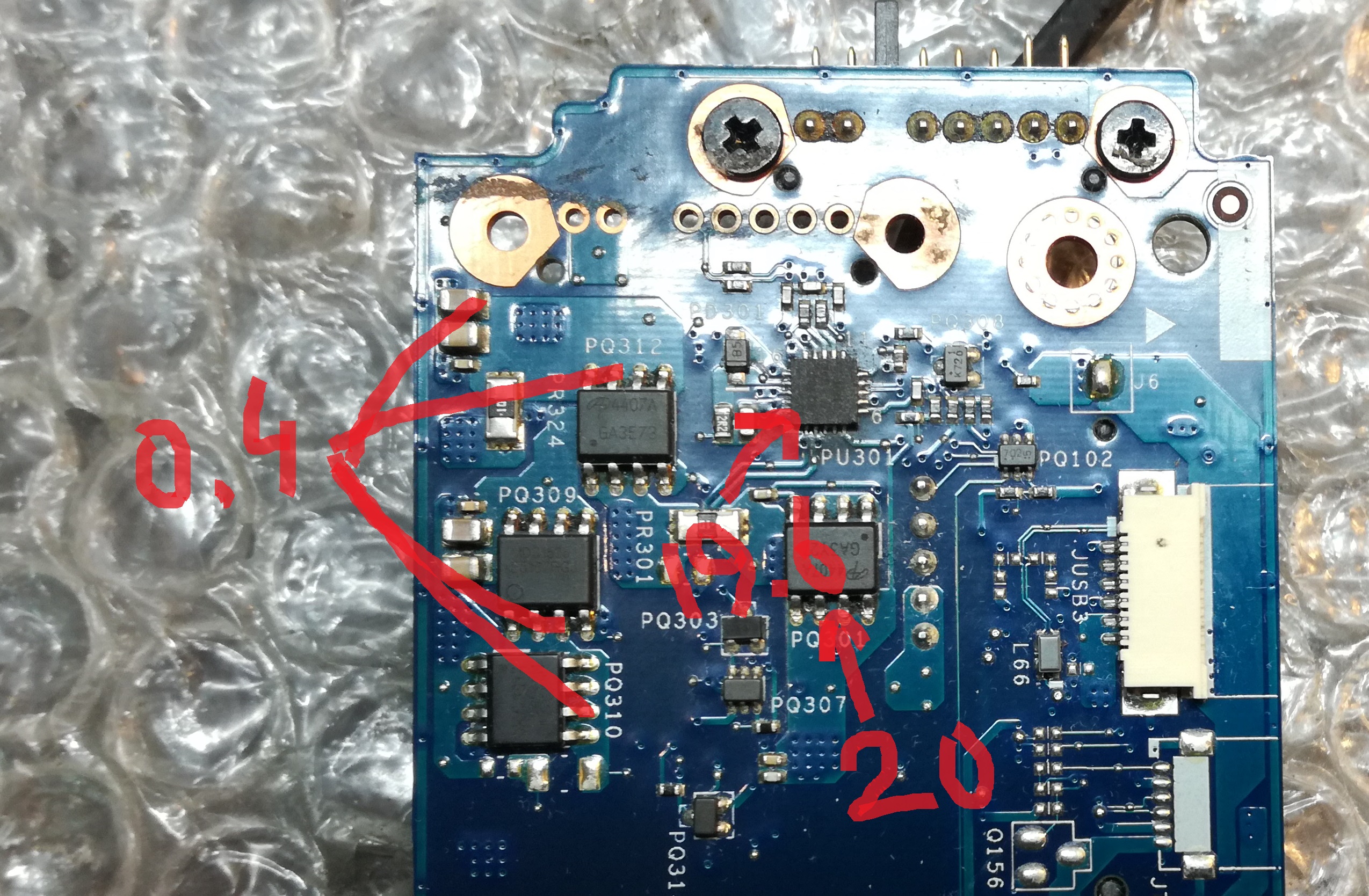

دوست عزیز چیزی که شما مشخص کردید ای سی شارژ هست که اصلا ربطی به عیب یابی اولیه نداره.نقشه رو براتون آپلود کردم.
PU401 ,PU402 پنج و سه و سه دهم رو میسازن.
سلف PL404 خروجی 5 ولت(اهم این سلف رو با زمین اندازه بگیرید)
سلف PL402 خروجی 3.3(اهم این سلف رو با زمین اندازه بگیرید)
ورودی 19 ولت رو به دو ای سی PU401 و PU404 (پایه 8) چک کنید.
لطفا ولت اعلام کنید عکس نفرستید



[afarinesh-r]

آی سی رو پیدا کردم . پشت آی سی 401 یه خازن سوخته بود عوض کردم لپ تاپ اوکی شد
از کمک شما جنابmosaffa خیلی سپاسگذارم

​



[mosaffa]

بسیار عالی.
بعنوان دوست و برادر شما توصیه میکنم سعی کنید بطور اصولی و با استفاده از نقشه گام به گام جلو برید.رمز موفقیت در تعمیرات لپتاب نقشه خوانی و بهره وری از تست پوینت های مهم هست.
