مشکل: روشن نشدن لباسشویی دوو

[ali_repair]

سلام. یک برد لباسشویی دوو آوردن .اپتوکوپلر،آی سی سوییچینگ، دیود ها و خازن های تغذیه رو تعویض کردم. ولتاژ خازن های تغذیه رو گرفتم خروجی ها درسته. میکرو هم 5 ولت داره.
اما روشن نمیشه. وقتی هیدروستات یا ترمیستور رو جدا می کنم روی پنل ارور میاد و روشن میشه اما وقتی وصل هستن با دکمه استارت نمیشه پنل رو روشن کرد.
مشکل کجاست؟



[2809]

سلام. یک برد لباسشویی دوو آوردن .اپتوکوپلر،آی سی سوییچینگ، دیود ها و خازن های تغذیه رو تعویض کردم. ولتاژ خازن های تغذیه رو گرفتم خروجی ها درسته. میکرو هم 5 ولت داره.
اما روشن نمیشه. وقتی هیدروستات یا ترمیستور رو جدا می کنم روی پنل ارور میاد و روشن میشه اما وقتی وصل هستن با دکمه استارت نمیشه پنل رو روشن کرد.
مشکل کجاست؟

سلام با دکمه استارت ک نمیشه روشن کرد. با دکمه پاور روشن کنید. اگه روشن نشد میکروسوئیچ مربوطه رو تعویض کنید. موفق باشید



[ali_repair]

سلام با دکمه استارت ک نمیشه روشن کرد. با دکمه پاور روشن کنید. اگه روشن نشد میکروسوئیچ مربوطه رو تعویض کنید. موفق باشید

منظورم همون دکمه پاور بود. میکروسوییچ سالمه



[2809]

رو پایه کلید پاور ولتاژ داری؟



[ali_repair]

رو پایه کلید پاور ولتاژ داری؟

نه ولتاژ نداره.
یک پنل مشابه رو به برد وصل کردم روشن شد و به یقین رسیدم که مشکل از پنل هست.
دیودهای زنر کنار کلید ها رو تست کردم سالمن. ترانزیستور و آی سی های درایو نزدیک کلید سلکتور هم سالم هستند. با این حال آی سی های درایو رو هم عوض کردم اما باز هم پنل روشن نشد.
کابل هایی که از پنل به برد وصل میشن رو هم بررسی کردم قطعی و قلع مردگی درش وجود نداشت



[habbib]

سلام. یک برد لباسشویی دوو آوردن .اپتوکوپلر،آی سی سوییچینگ، دیود ها و خازن های تغذیه رو تعویض کردم. ولتاژ خازن های تغذیه رو گرفتم خروجی ها درسته. میکرو هم 5 ولت داره.
اما روشن نمیشه. وقتی هیدروستات یا ترمیستور رو جدا می کنم روی پنل ارور میاد و روشن میشه اما وقتی وصل هستن با دکمه استارت نمیشه پنل رو روشن کرد.
مشکل کجاست؟

درود
دوست عزیز اینگونه که توضیح دادید برد سالم میباشد
شما میگی تمامی ولتاژها درست میباشد
پس چرا کار نمیکنه؟


دقت نمایید هنگام تست همیشه مدار رو توسط لامپ سری راه اندازی نمایید و بعد از رفع اشکال به برق مستقیم متصل کنید
شما لطف ‌کن در مرحله اول ولتازها رو هم اعلام کن
ولتاژ بزرگترین خازن بعد از پل دیود را اعلام نمایید
ولتاژ مثبت و منفی روی پل دیود رو اعلام نمایید
ولتاژ خروجی را اعلام نمایید



[habbib]

دقت نمایید نباید الکی و شانسی قطعات رو تعویض نمایید

در صورت ممکن قطعات اصلی رو مجدد برگردون سرجای خودش



[ali_repair]

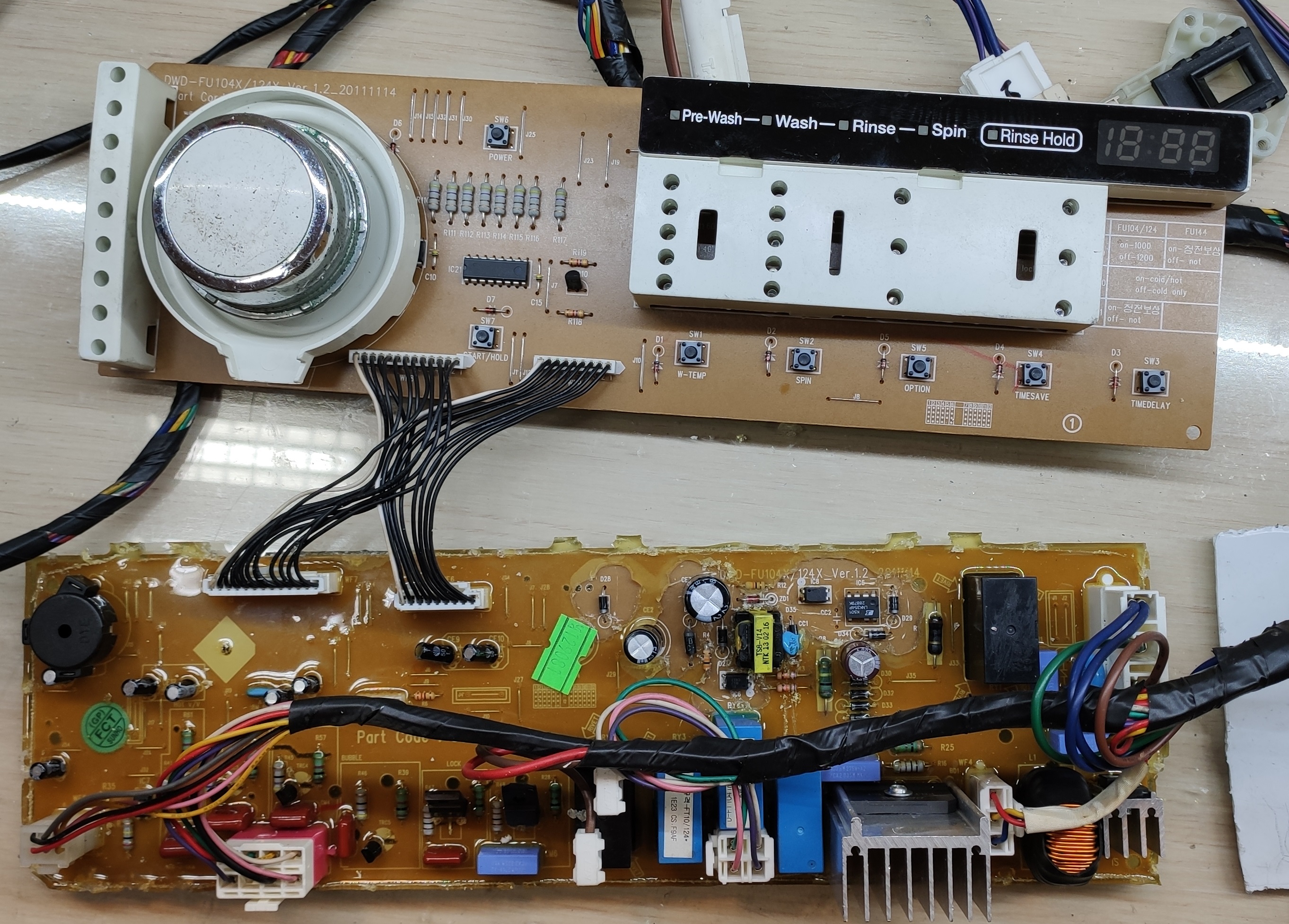

اگر در تصویر دقت کنید دو برد وجود دارد.یکی که روی آن ماده ژلاتینی وجود دارد و تغذیه از آن می آید و دیگری برد پنل که نمایشگر و سلکتور بر روی آن وجود دارد.

برد ژلاتینی درست عمل میکند و خروجی های تغذیه صحیح است.
در پست قبلی هم گفتم که من یک برد نمایشگر مشابه برد نمایشگر فعلی را به به برد ژلاتینی متصل کردم و روشن شد و با سلکتور برنامه عوض میشد پس در نتیجه برد نمایشگر خود دستگاه مشکل دارد



[ali_repair]

مشکل رو فهمیدم. هنگام درآوردن پنل لبه پیچ گوشتی یکی از لاین ها را در نزدیکی لبه برد قطع کرده بود و به همین دلیل روشن نمیشد.
