مشکل: روشن نشدن اینورتر سه فاز220ولت مدل(yaskawa-cimr-v7az20p7)

[hamid ra]

باسلام خدمت اساتید محترم
اینورتری من دارم که برای راه اندازی کولرهای آبیه یعنی یه چندسال پیشتر موتور کولرخونمون سوخت وقتی برای سیم پیچی بردیم پیشنهاد داد که سه فاز بپیچم مصرف برق کمتر میشه البته بااینورتر ولی امسال آخرای تابستان خراب شد(دیگه روشن نشد) الان اوراقش کردم ولی نمیدونم باید از کجا شروع به تعمیرش کنم مدلش هم(yaskawa-cimr-v7az20p7)است
اینو فهمیدم داخلش از یه تغذیه سوئیچینگ بابت تغذیه بقیه قسمت هاش استفاده شده ولی وقتی به برق وصل می کنم هیچ ولتاژی در ثانویه ترانس سویچینگ ندارم ولی همه قسمت یکسوسازیش سالمه
لطفا دوستان عزیز راهنمایی کنید



[hamid ra]

کسی نبود مارو راهنمایی کنه؟



[غزال]

باسلام خدمت اساتید محترم
اینورتری من دارم که برای راه اندازی کولرهای آبیه یعنی یه چندسال پیشتر موتور کولرخونمون سوخت وقتی برای سیم پیچی بردیم پیشنهاد داد که سه فاز بپیچم مصرف برق کمتر میشه البته بااینورتر ولی امسال آخرای تابستان خراب شد(دیگه روشن نشد) الان اوراقش کردم ولی نمیدونم باید از کجا شروع به تعمیرش کنم مدلش هم(yaskawa-cimr-v7az20p7)است
اینو فهمیدم داخلش از یه تغذیه سوئیچینگ بابت تغذیه بقیه قسمت هاش استفاده شده ولی وقتی به برق وصل می کنم هیچ ولتاژی در ثانویه ترانس سویچینگ ندارم ولی همه قسمت یکسوسازیش سالمه
لطفا دوستان عزیز راهنمایی کنید

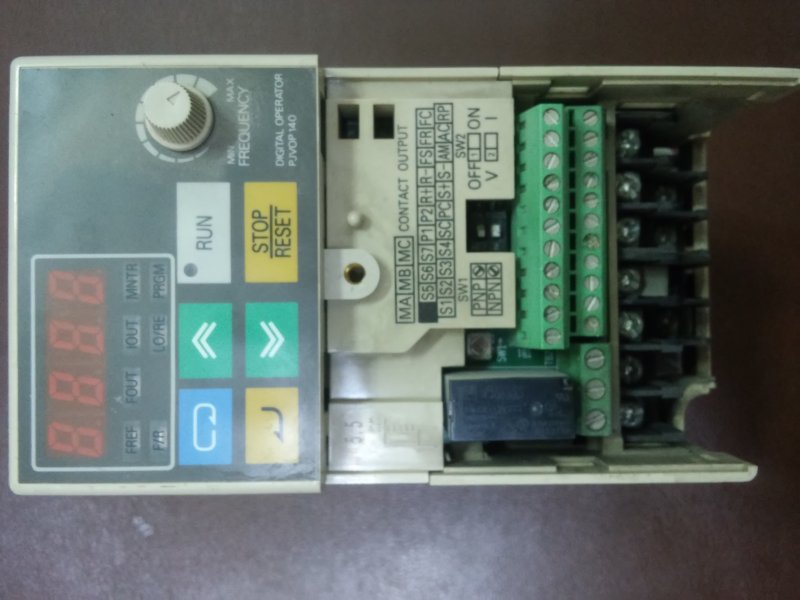

مشاهده فایل‌پیوست 129886

درود

ایشون از کم لطفی همکاران عزیز گله مند هستند

لطفا دوستانی که در این خصوص تجربه ای دارند بذل عنایت فرمایند.
ضمنا تصاویر ی از پشت و روی برد آن ارسال کن و ولتاژ خازن بزرگ و شماره ترانزیستور قدرت ( که دارای هیت سینک است) را گزارش کن

سپاس



[hamid ra]

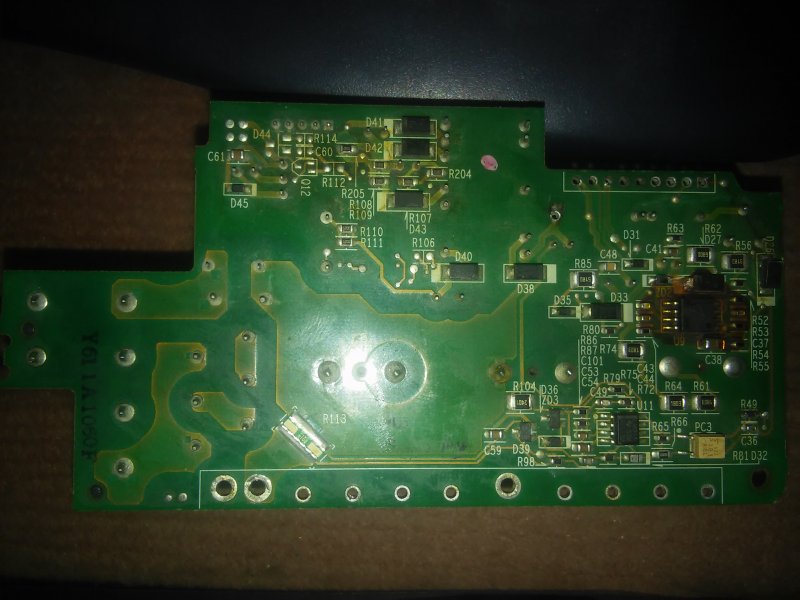

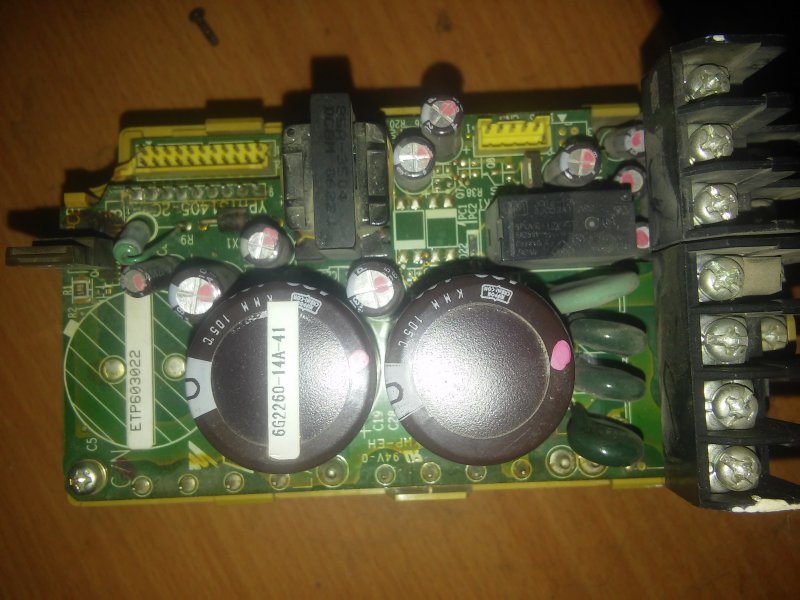

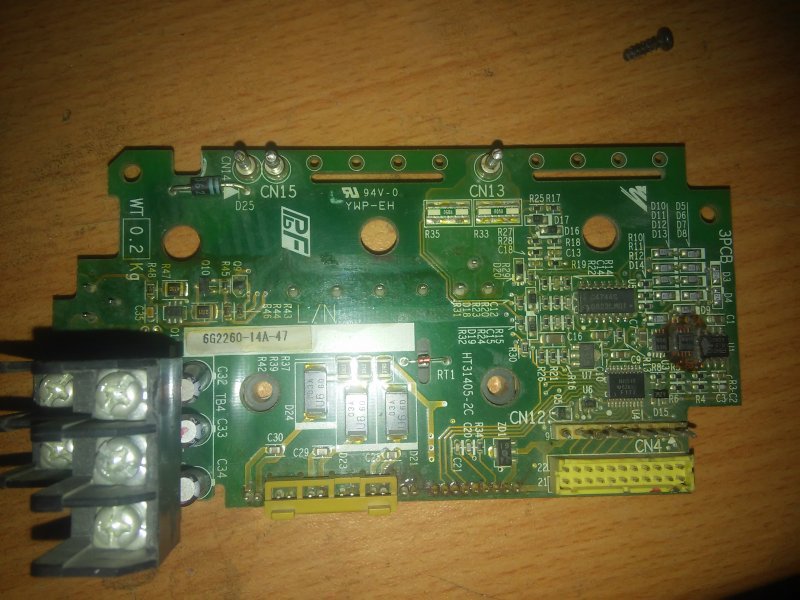

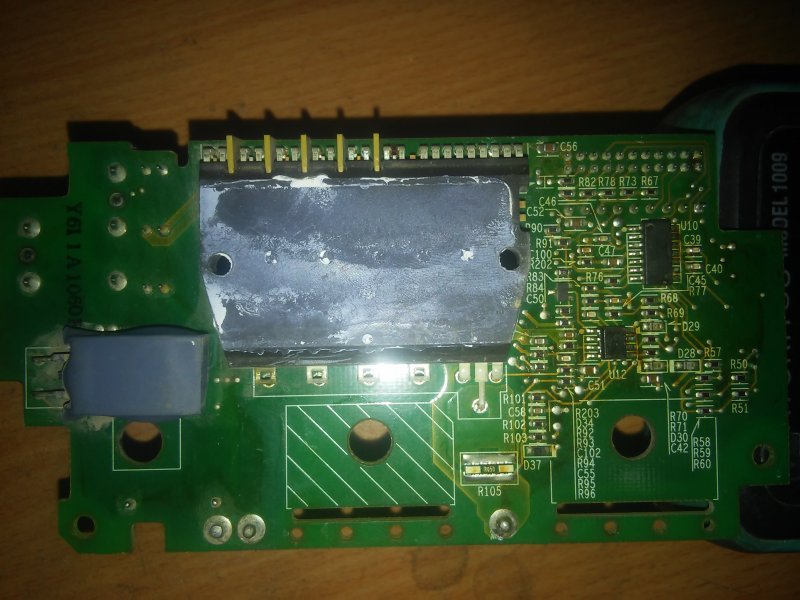

سلام شرمنده که دور شد اینم عکس هایی از پشت و روی بردهاش



[hamid ra]

شماره ترانزیستور قدرتk2718می باشد
پشت بردی که ترانزیستور قدرت وخازن های صافی قرار داره دوعدد ای سی وجود داره که یکیشlm211 هستش ودیگری مشخصات زیر روش نوشته شده که متاسفانه نتوانستم دیتاشیتش رو پیدا کنم
5504s
140g
45



[غزال]

شماره ترانزیستور قدرتk2718می باشد
پشت بردی که ترانزیستور قدرت وخازن های صافی قرار داره دوعدد ای سی وجود داره که یکیشlm211 هستش ودیگری مشخصات زیر روش نوشته شده که متاسفانه نتوانستم دیتاشیتش رو پیدا کنم
5504s
140g
45

درود

ببین ولتاژ پایه وسط ترانزیستور قدرت چند ولته ؟
ولتاژ خازن بزرگ؟

سپاس



[hamid ra]

سلامولتاژخازن وولتاژپایه وسط ترانزیستورقدرت 310ولت هستشسپاس



[غزال]

سلامولتاژخازن وولتاژپایه وسط ترانزیستورقدرت 310ولت هستشسپاس

درود

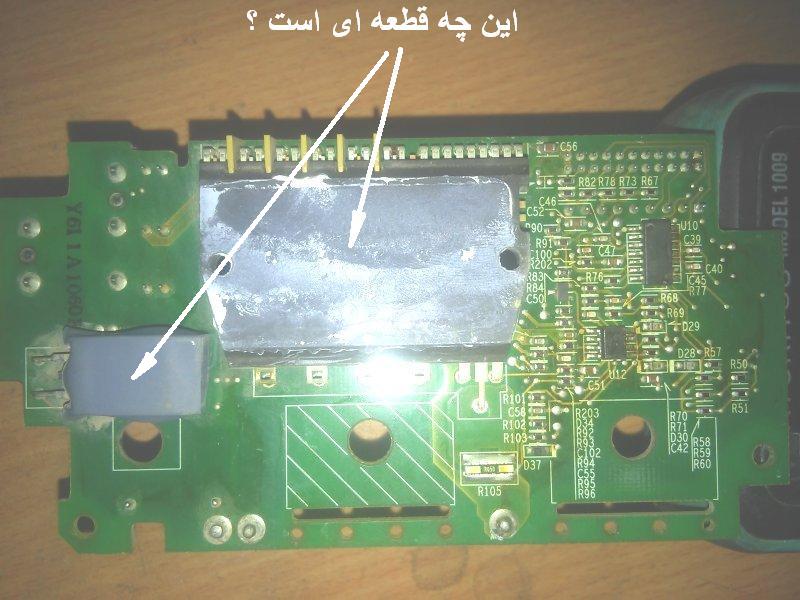

بنظر میرسه پایه قطعه کوچکی که در تصویر مشخص کردم قلع مردگی داره اگر اینطوره لحیمکاری کن درغیراینصورت
چنانچه مسیر تغذیه قطعه ای که در تصویر مشخص کردم سالم باشه دراینصورت با احتمال زیاد سوخته ؟
سپاس
مشاهده فایل‌پیوست 130138



[hamid ra]

سلام
استاد ممنون بابت راهنمایی بنده
میسر تغذیه رو که شما گفتید توی شکل مشخص نکردید قلع مردگی رو گرفتم ولی دوباره روشن نشد بابت قطعه ای که فرموده بودید سوخته منظورشما کدوم قطعه هستش (بزرگی یا کوچیکی) اگه منظورشما قطعه کوچیکی هستش این قطعه یه ای جی بی تی به شماره ی (10j321)است که هیچکدام از پایه هاش به هم اتصال کوتاه نیست(البته تست ای جی بی تی رو بلد نیستم) و قطعه بزرگی باتوجه به تحقیقی که کردم مدول ای جی بی تی نام داره که متاسفانه روش تستش رو نمیدونم ونمیدونم از کجاتهیه کنم استاد حالا به نظر شما کدام قطعه می تواند معیوب باشد(استاد این برد,بردی هستش که موتور به ترمینال هایش وصل میشه یعنی خروجی اینورتره حالابه نظر شما بازم میتونه عیب از این برد باشه)
سپاس



[غزال]

پاسخ : رد: روشن نشدن اینورتر سه فاز220ولت مدل(yaskawa-cimr-v7az20p7)

سلام
استاد ممنون بابت راهنمایی بنده
میسر تغذیه رو که شما گفتید توی شکل مشخص نکردید قلع مردگی رو گرفتم ولی دوباره روشن نشد بابت قطعه ای که فرموده بودید سوخته منظورشما کدوم قطعه هستش (بزرگی یا کوچیکی) اگه منظورشما قطعه کوچیکی هستش این قطعه یه ای جی بی تی به شماره ی (10j321)است که هیچکدام از پایه هاش به هم اتصال کوتاه نیست(البته تست ای جی بی تی رو بلد نیستم) و قطعه بزرگی باتوجه به تحقیقی که کردم مدول ای جی بی تی نام داره که متاسفانه روش تستش رو نمیدونم ونمیدونم از کجاتهیه کنم استاد حالا به نظر شما کدام قطعه می تواند معیوب باشد(استاد این برد,بردی هستش که موتور به ترمینال هایش وصل میشه یعنی خروجی اینورتره حالابه نظر شما بازم میتونه عیب از این برد باشه)
سپاس

درود

عزیزم درسته که با اطلاعات ضعیف هم میتونی اقدام به تعمیر کنی ولی نه اینقدر ضعیف که بخوای تست قطعات را هم در همین تاپیک یاد بگیری.
اگر کل دستگاه منحصر به دو بردی است که در تصویر دیده میشه دراینصورت اساسا نمیتونه اینورتر باشه

با توجه به دستگاه مورد اشاره که عملکردش نامشخصه و نقشه ای هم نداریم و تست قطعاتش را هم نمیدانیم و هر تعمیرکاری هم جسارت پذیرش تعمیر چنین دستگاهی را نداره دراینصورت بهتره با این اطلاعات و با این شرایط از تعمیر ایندستگاه منصرف بشی.

سپاس
