روشن ماندن چراغ زرد محافظ

[telemaco]

با سلام
یک محافظ برق هست چراغ زرد به صورت چشمک زن کار میکنه و بعد تایم مشخص به جای روشن شدن چراغ سبز،چراغ زرد به صورت ثابت روشن میماند.
رله هم به درستی عمل میکنه و مشکلی نیست
ای سی تعویض شد.
فقط مقاومت هایی که با خازن پلی استر سری شده اند بسیار داغ میکنن.
ممنون میشم راهنماییم کنید



[MOHSEN&A]

سلام
خود خازن پلی استر رو عوض کن.
مثل اینکه ایراد اکثرشون تو این حالت از همون خازن ورودی باشه.



[electronium]

با سلام
یک محافظ برق هست چراغ زرد به صورت چشمک زن کار میکنه و بعد تایم مشخص به جای روشن شدن چراغ سبز،چراغ زرد به صورت ثابت روشن میماند.
رله هم به درستی عمل میکنه و مشکلی نیست
ای سی تعویض شد.
فقط مقاومت هایی که با خازن پلی استر سری شده اند بسیار داغ میکنن.

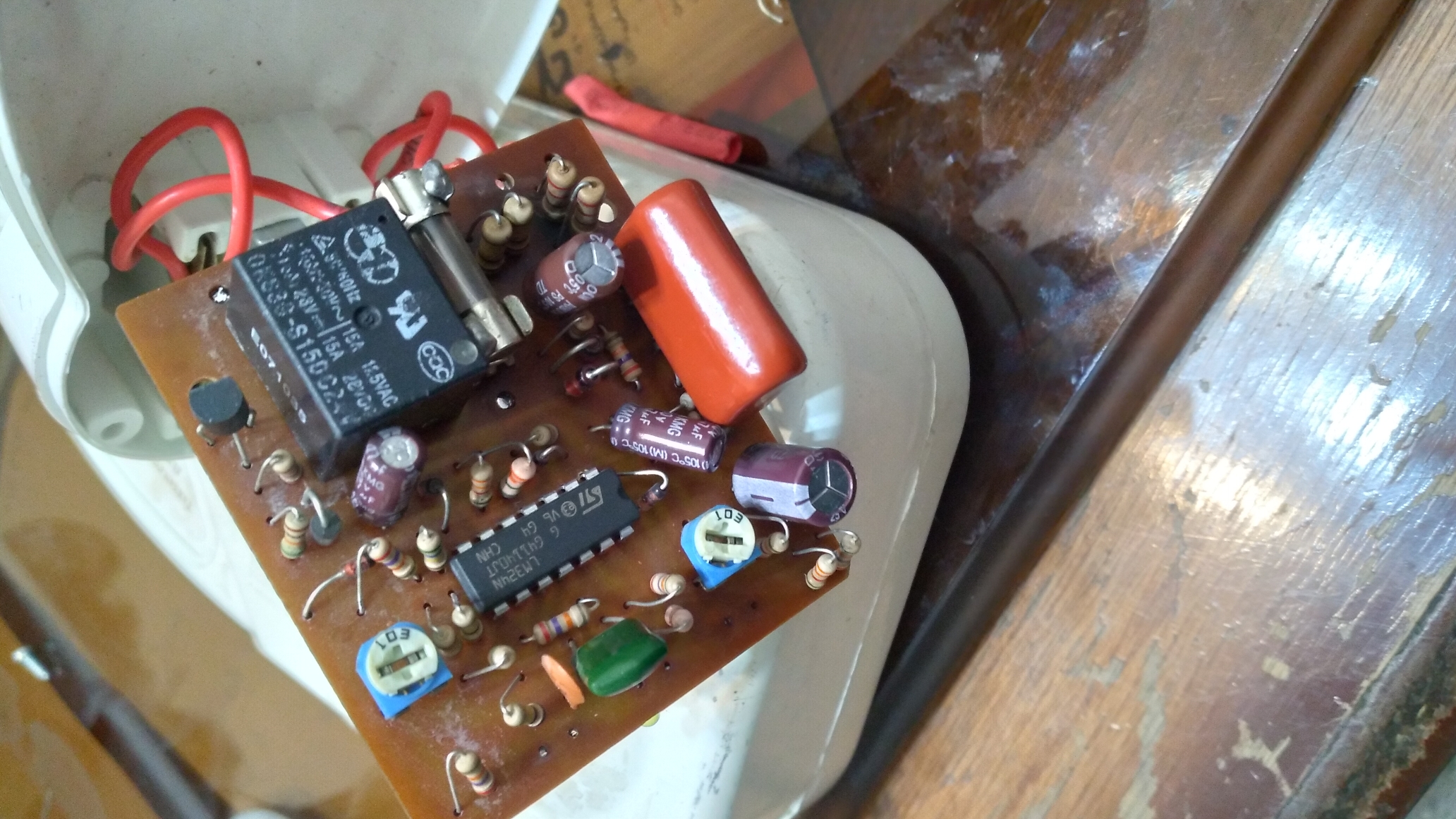

ممنون میشم راهنماییم کنیدمشاهده فایل‌پیوست 173503

با سلام .... اینکه توضیح دهید رنگ چراغ های محافظ هر کدوم مربوط به چیست چون در برند های مختلف رنگا هر کدوم فرق میکند و منحصر به فرد هست
دوم اینه ولتاژ خازن صافی و ولتاژ پایه 4 و 11آیسی چند ولت هست؟
سوم از سوکت آیسی برای ادامه مراحل تعمیر استفاده کنید



[telemaco]

با سلام
ولتاژ خازن صافی حدود ۱۲ ولت
ولتاژ پایه ۴ و ۱۱ ای سی ۱۲.۱ ولت
چراغ زرد هم برای تاخیر یا delay(که ابتدا به صورت چشمک زن و بعد تایم مشخص با وصل همزمان رله به صورت ثابت روشن می ماند و چراغ سبز همچنان خاموش



[3320119]

درود
در ابتدا از سلامت الیدی سبز مطمئن شوید (تعویض کنید)
دومروی خاز تغذیه اصلی برد باید بین 18 تا 24 ولت برق داشته باشید!
خرابی خازن پلیتر هم بی تاثیر نیست
​



[m.sh62]

سلام
چراغ قرمز و زرد همزمان روشن میماند و چراغ سبز نمیشود
خازن 684 و ال ای دی سبز و ترانزیستور bc546 و آی سی lm324 را محض احتیاط تعویض کردم اما درست نشد.
خازن صافی و خازن های الکترولیتی دیگر را با خازن سنج آزمایش کردم کاملا سالم میباشد
دیود زنر را از مدار جدا کردم کاملا درست است و ولتاژ را تثبیت میکند.



[electronium]

با سلام
یک محافظ برق هست چراغ زرد به صورت چشمک زن کار میکنه و بعد تایم مشخص به جای روشن شدن چراغ سبز،چراغ زرد به صورت ثابت روشن میماند.
رله هم به درستی عمل میکنه و مشکلی نیست
ای سی تعویض شد.
فقط مقاومت هایی که با خازن پلی استر سری شده اند بسیار داغ میکنن.
ممنون میشم راهنماییم کنیدمشاهده فایل‌پیوست 173503

با توجه به اینکه رله شما 24 ولت هست لذا با کمبود ولتاژ رو به رو هستید اگه پلی استر با مقدار فابریک استفاده کنید مشکل برطرف می شود



[electronium]

سلام
چراغ قرمز و زرد همزمان روشن میماند و چراغ سبز نمیشود
خازن 684 و ال ای دی سبز و ترانزیستور bc546 و آی سی lm324 را محض احتیاط تعویض کردم اما درست نشد.
خازن صافی و خازن های الکترولیتی دیگر را با خازن سنج آزمایش کردم کاملا سالم میباشد
دیود زنر را از مدار جدا کردم کاملا درست است و ولتاژ را تثبیت میکند.

این مورد برای چه وقتی هست ؟ وقتی که برد رو به برق میزنید یا بعد از اتمام تایمر؟

ایسی LM324 نامرغوب در بازار وجود دارد بیشتر توجه کنید

چون خازن سنج نمی تواند مقدار esr رو نشان دهد تست شما منتفی هست لذا خازن مربوطه رو تعویض کنید



[mohandes.]

اگر از صحت تمامی قطعات مخصوصا خازن ها اطمینان حاصل کردید و باز دیدید مدار به درستی کار نمیکند پشت برد را به خوبی با اسپری خشک یاتینرفوری ومسواک ویا گوش پاک کن تمیز کنید باقی ماندن مقدارکمی هم روغن لحیم دربین پایه ها باعث عملکرد نا درست مدار میشود



[amirgoogle]

قطعات مصرفی رو عوض کنید همچنین به مقاومت داخلی توجه کنید.
