مشکل: روشن شدن چراغ قرمز امپلي فاير Teac

[arash 1364]

با سلام خدمت اساتيد محترم
يك عدد امپلي فاير تيَك اومده برام كه چراغ قرمز روشن تو حالت پروتكته،ترانزيستوراي خروجي رو چك كردم سالم بود از لحاظ ولتاژ هيچ ولتاژي روي پايه ي ترانزيستوراي خروجي و همچنين روي ديود زينر ١٥ ولت وجود نداره.
ممنون ميشم راهنماييم كنيد



[arash 1364]

كسي از دوستات نيست كمك كنه؟



[javaad283]

درود من هم دقیقا همین مشکل رو دارم چراغ قرمز بصورت کم نور روشن هست ،خازن ها ولتاژ نداره و آی سی tl494 هم تعویض کردم ولی درست نشد.
دوستانی که در این مورد تجربه دارن لطفا راهنمایی کنن.
باتشکر



[javaad283]

درود من هم دقیقا همین مشکل رو دارم چراغ قرمز بصورت کم نور روشن هست ،خازن ها ولتاژ نداره و آی سی tl494 هم تعویض کردم ولی درست نشد.
دوستانی که در این مورد تجربه دارن لطفا راهنمایی کنن.
باتشکر



[javaad283]

مارک تک مدل te-a504
Teac



[javaad283]

مارک تک مدل te-a504
Teac

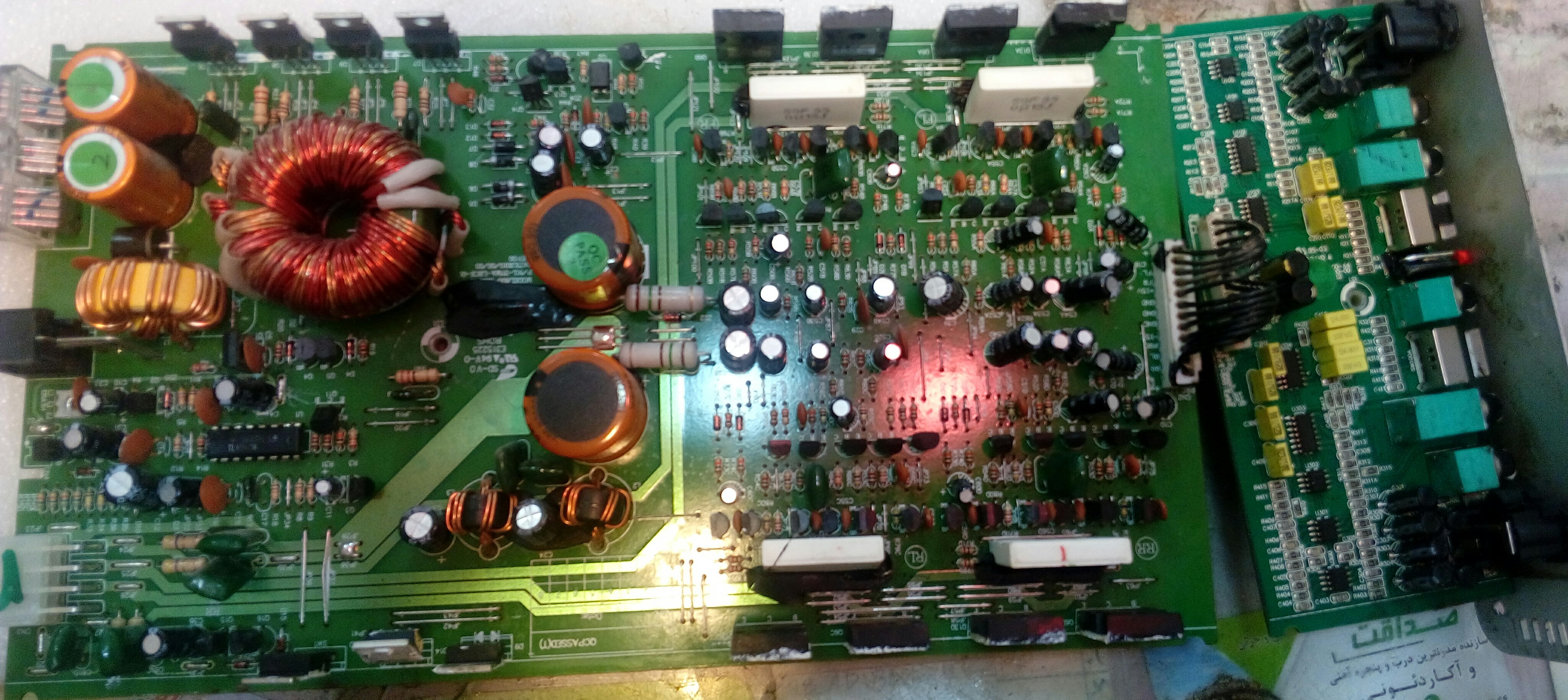

مشاهده فایل‌پیوست 176510



[yousefi]

با سلام خدمت اساتيد محترم
يك عدد امپلي فاير تيَك اومده برام كه چراغ قرمز روشن تو حالت پروتكته،ترانزيستوراي خروجي رو چك كردم سالم بود از لحاظ ولتاژ هيچ ولتاژي روي پايه ي ترانزيستوراي خروجي و همچنين روي ديود زينر ١٥ ولت وجود نداره.
ممنون ميشم راهنماييم كنيد

با سلام
اگر از سالم بودن ترانزیستورهای خروجی مطمن هستید احتمال اینکه یک یا چند عدد از ای سی های اپ امپ 4558 معیوب باشند بهتر است که ای سی ها را از مدار خارج کنید در ان صورت چراغ سبز امپلی روشن میشود



[yousefi]

با سلام خدمت اساتيد محترم
يك عدد امپلي فاير تيَك اومده برام كه چراغ قرمز روشن تو حالت پروتكته،ترانزيستوراي خروجي رو چك كردم سالم بود از لحاظ ولتاژ هيچ ولتاژي روي پايه ي ترانزيستوراي خروجي و همچنين روي ديود زينر ١٥ ولت وجود نداره.
ممنون ميشم راهنماييم كنيد

با سلام
اگر از سالم بودن ترانزیستورهای خروجی مطمن هستید احتمال اینکه یک یا چند عدد از ای سی های اپ امپ 4558 معیوب باشند بهتر است که ای سی ها را از مدار خارج کنید در ان صورت چراغ سبز امپلی روشن میشود



[yousefi]

مارک تک مدل te-a504
Teac
مشاهده فایل‌پیوست 176510

در مرحله اول ترانزیستورهای قدرت خروجی را تست نمایید در صورت سالم بودن سوکت برد پری را از مدار اصلی جدا کنید اگر دراین صورت در دو سر خازنهای الکترولیت وسط برد ولتاژ 25 ولت باشد به احتمال زیاد اپ امپ های پیش تقویت را از لحاظ معیوب بودن برسی نمایید



[yousefi]

مارک تک مدل te-a504
Teac
مشاهده فایل‌پیوست 176510

در مرحله اول ترانزیستورهای قدرت خروجی را تست نمایید در صورت سالم بودن سوکت برد پری را از مدار اصلی جدا کنید اگر دراین صورت در دو سر خازنهای الکترولیت وسط برد ولتاژ 25 ولت باشد به احتمال زیاد اپ امپ های پیش تقویت را از لحاظ معیوب بودن برسی نمایید
