مشکل: روشن شدن همزمان چراغ پاور و پروتكت در امپ مكسيدر مدل١٤٧٤

[arash 1364]

با سلام خدمت اساتيد محترم

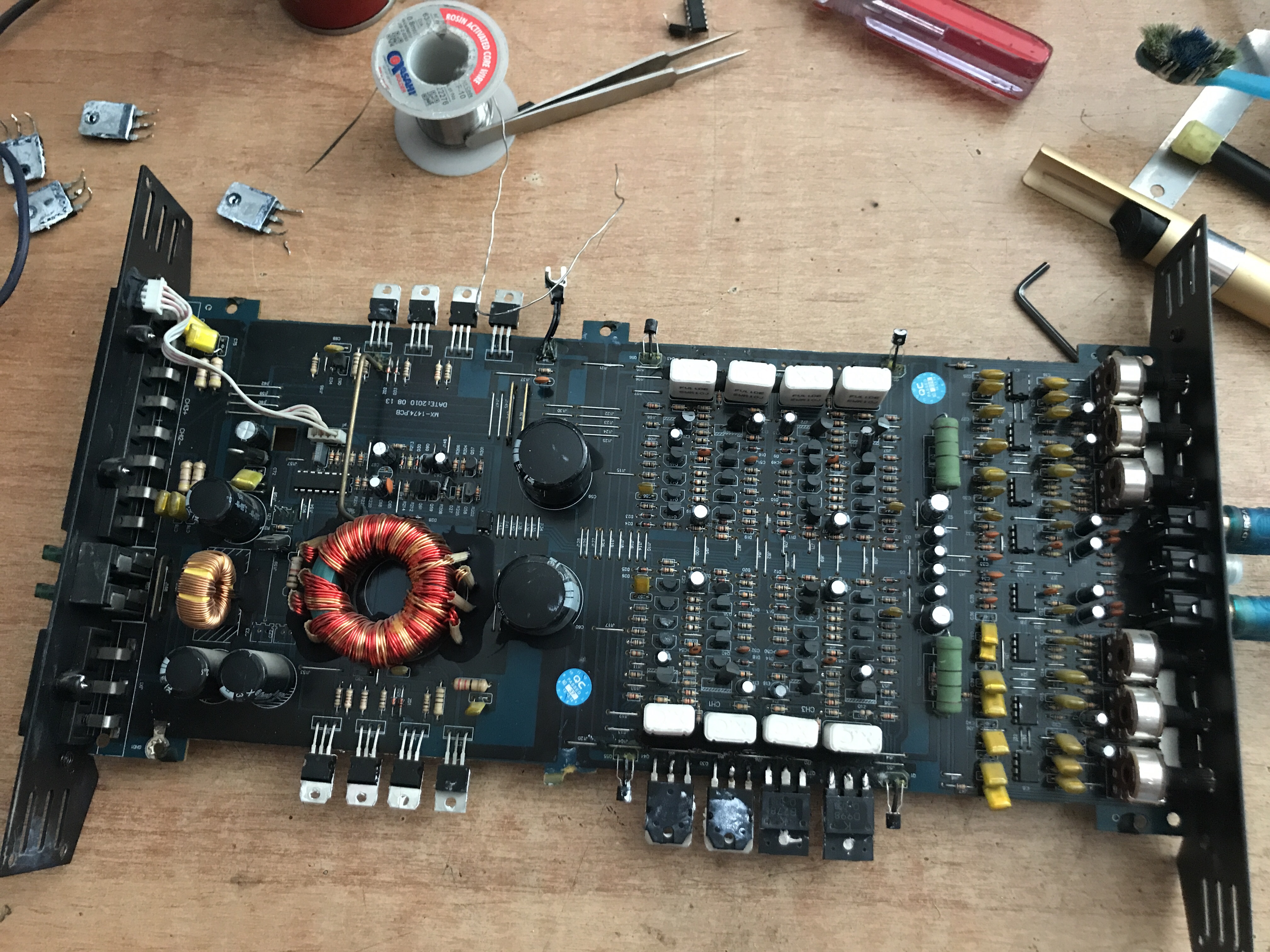

در امپ فوق چراغهاي پاور و پروتكت همزمان روشن شدن و هيچ ولتاژي دو سر ديود زينر وجود نداره ايسي tl و اپتو كوپلر تعويض شد ولي هيچ تاثيري ايجاد نشد.
ممنون ميشم راهنماييم كنيد



[arash 1364]

از اساتيد كسي نيست راهنمايي كنه؟؟؟!!!



[arash 1364]

كسي نيست واقعا كمك كنه؟؟؟؟؟



[arash 1364]

دمتونگرم بابا يه نفر نيومد يه سلام نداد



[nj1366]

سلام دوست عزیز ، این ایراد هم از ایسی ریموت میتونه باشه که فرمودید تعویض کردید و هم از لحیم سردی قسمت امپلی و خرابی ترانزیستورهای قسمت امپلی میتونه باشه ،



[arash 1364]

سلام دوست عزیز ، این ایراد هم از ایسی ریموت میتونه باشه که فرمودید تعویض کردید و هم از لحیم سردی قسمت امپلی و خرابی ترانزیستورهای قسمت امپلی میتونه باشه ،

لحيم سردي نداشت همه رو شارژ لحيم كردم الان مشكل اينجاست كه ولتاژ به پايه هاي زينر نميرسه



[nj1366]

یکی از ترانزیستورهای قسمت امپلیفایر ایراد داشته باشه پروتکت میکنه و ولتاژ ها رو قطع میکنه ، شما ترانزیستورها رو اندازه گیری کنید احتمالا خرابی داره.



[azarbai]

با سلام خدمت اساتيد محترم
در امپ فوق چراغهاي پاور و پروتكت همزمان روشن شدن و هيچ ولتاژي دو سر ديود زينر وجود نداره ايسي tl و اپتو كوپلر تعويض شد ولي هيچ تاثيري ايجاد نشد.
ممنون ميشم راهنماييم كنيد

سلام . اصلا اشاره ای نکردین منظور کدوم دیود زنره؟ اصلا خروجی ولتاژ نداره ؟ دیود شاتکی ها تست شده؟



[yousefi]

بابا سلام
شما در مرحله اول از سالم بودن ترانزیستورهای خروجی مطمن شوید که اتصال کوتاه یا نشتی نداشته باشند ، که باعث پروتکت مدار میشود



[yousefi]

در صورت سالم بودن ترانزیستورهای خروجی ولتاژ دو سر مقاومتهای دو وات را نسبت به بدنه اندازه گیری نمایید باید ولتاژی در حدود 15 ولت داشته باشند
