مشکل: روشن شدن همزمان چراغ سبز و قرمز در امپ ام بي مدل ٦٤٠٠

[arash 1364]

با سلام خدمت اساتيد محترم
يك عدد امپ ام بي برام اوردن كه همزمان چراغ پاور و پروتكت روشن ميشه و هيچ صدايي از امپ در نمياد،ولتاژي هم روي رگولاتور ولتاژ نيست.
ممنون ميشم راهنماييم كنيد



[arash 1364]

كسي از دوستان نيست كمك كنه؟؟؟!!!



[arash 1364]

واقعا مرسي از اين همه لطف يه نفر يه سلامم نميكنه دلخوش شيم



[Behnammohsen]

استاد گل ، سعی کنید همیشه یک عکس از مدار بذارید تا دوستان بدونن با چی طرفن که بهترین راهنمایی رو بهتون بدن.



[arash 1364]

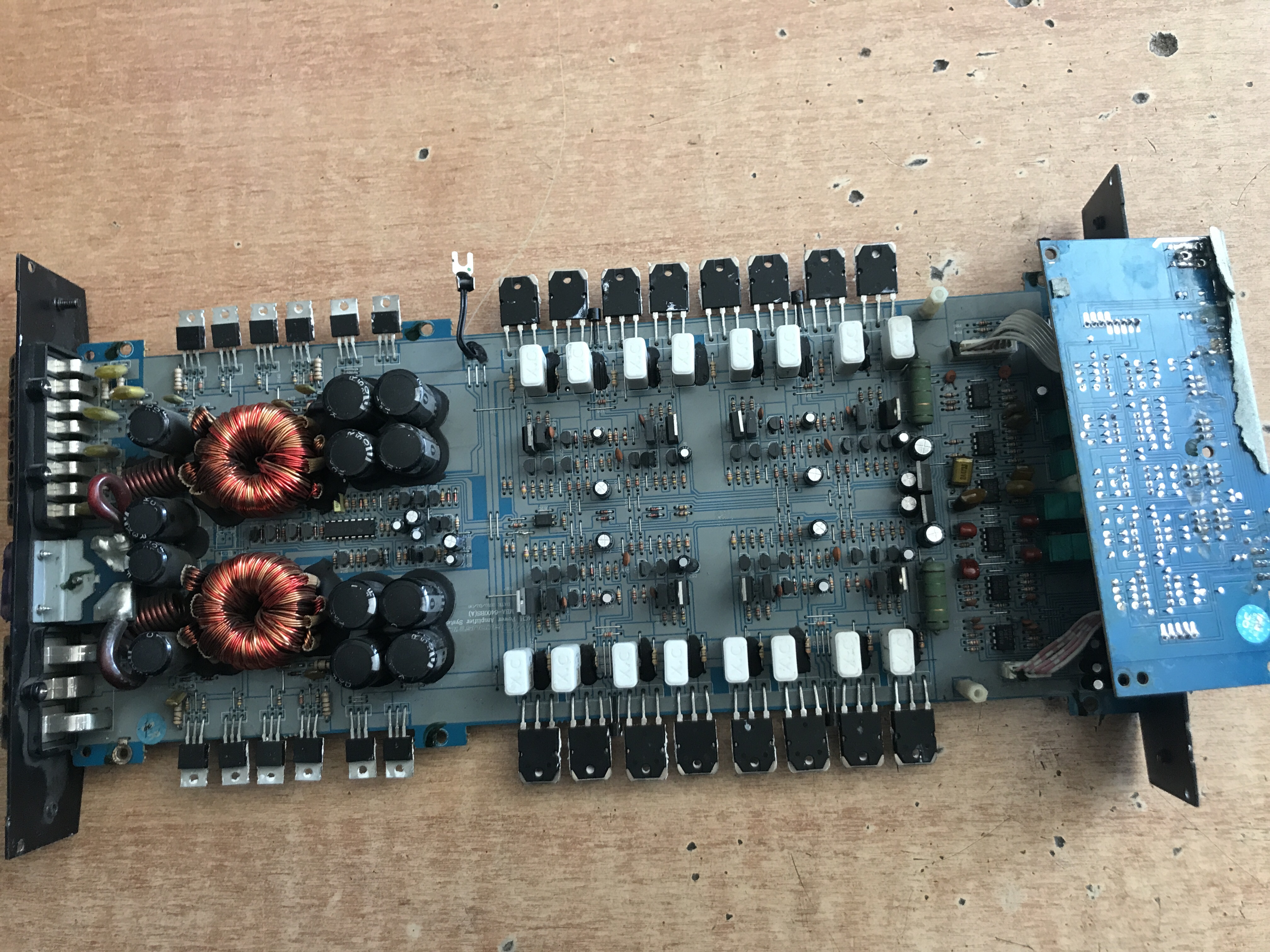

اين عكس اون برد آمپلي كه توضيحاتشو گفتم



[mosaffa]

سلام
دوست عزیز ابتدا باید خوب قلع مردگی مدار رو بگیرید.ماسفتهای دستگاه رو دقیق چک کنید.زینر های 15 یا 12 ولت رو هم چک کنید.(زیر مقاومتهای بزرگ)



[arash 1364]

سلام
دوست عزیز ابتدا باید خوب قلع مردگی مدار رو بگیرید.ماسفتهای دستگاه رو دقیق چک کنید.زینر های 15 یا 12 ولت رو هم چک کنید.(زیر مقاومتهای بزرگ)

ماسفتها چك شده و درسته ديود زينر نداره ولي جاش رگولاتور داره كه اصلا ولتاژي تو وروديش نمياد.



[mosaffa]

اگر اشتباه نکنم پایه 1و14 ای سی برای پروتکت هست.هر دو رو به زمین متصل و چک کنید.اپتوکوپلر و خود ای سی lm رو هم تعویض کنید



[arash 1364]

اگر اشتباه نکنم پایه 1و14 ای سی برای پروتکت هست.هر دو رو به زمین متصل و چک کنید.اپتوکوپلر و خود ای سی lm رو هم تعویض کنید

اي سي Lm نيست tl494 جناب پايه ي ١٤ رو به زمين وصل كردم چراغ پروتكت خاموش شد ولي ولتاژي روي پايه ي رگولاتور نيومد



[mohsen_maboo]

دوست عزیز وقتی شما ولتاژ نداری یعنی مصرف کننده نداری.قسمت تغذیه مانند ترانس ایزوله عمل میکنه وقتی مصرف کننده وجود نداشته باشه ولتاژی نمیده.حالا منظور من اینه که قسمت ترانزیستور های دارلینگتون یا همون قسمت قدرت آمپ مشکل داره و از تغذیه ولتاژ نمیکشه
