درود.این عکس یک مدل سیم کشی سشوار جانسون هست که از موتور ac استفاده میکنه.البته سشوار شما کلید لحظه ای هم داره که نقشه بعدی که میفرستم رو کمی تغییر بدین درست میشه.

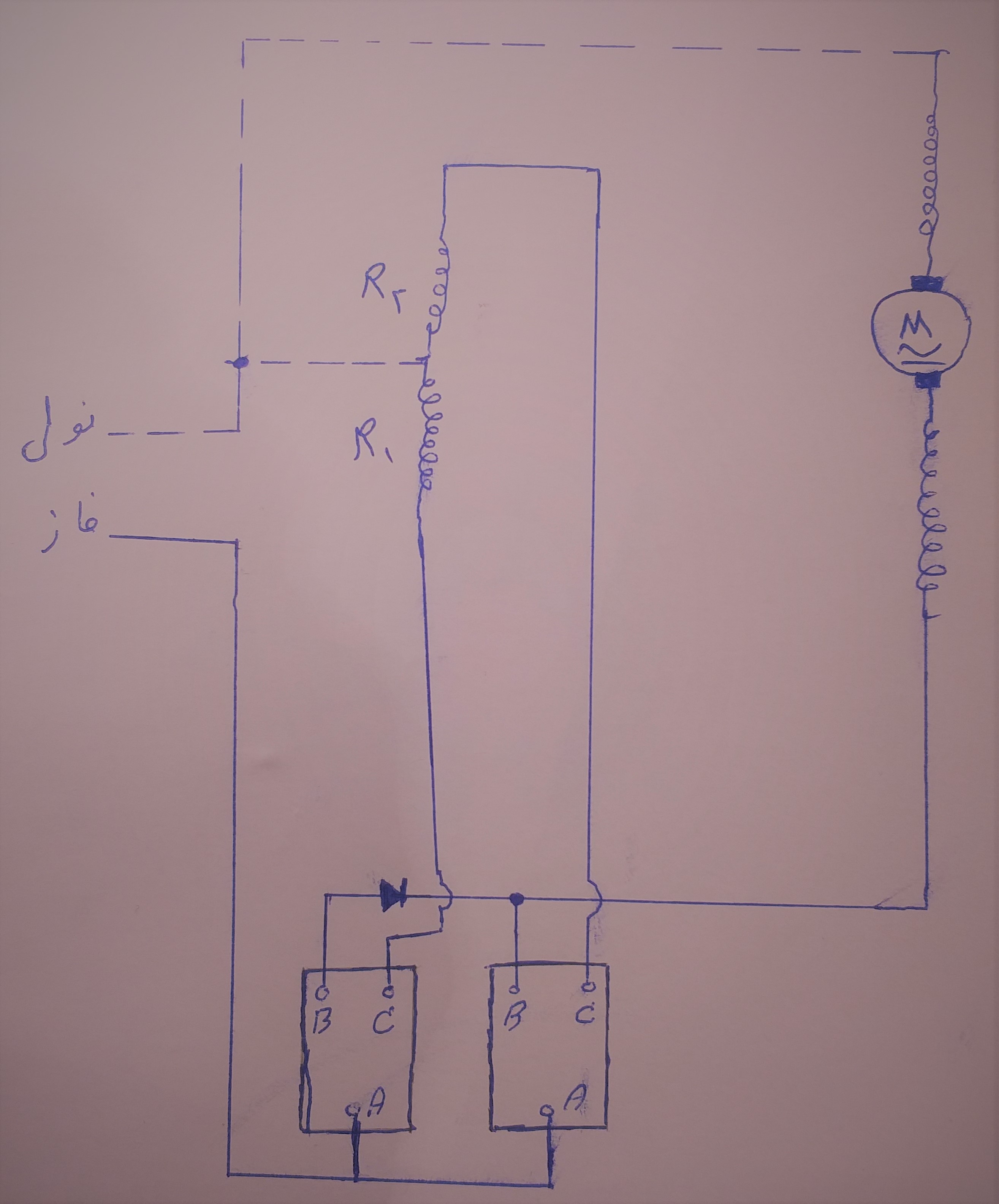

این نقشه دوم که به سشوار شما میخوره .ولی قبلش حتما تست بفرمائید که کلید لحظه ای شما حتما نرمالی کلوز باشه و در واقع با فشردن کلید اتصال قطع بشه.خدمت حضرتعالی
تحلیلش هم بسیار ساده هست.فقط مد نظرتون باشه که تو کلیدهای دو حالته با انتخاب حالت ۱ نقاط a و b تصویر به هم وصل میشن و با انتخاب حالت ۲ هر سه نقطه a و b و c به هم وصل میشن.عذر میخوام اگه طولانی شد و امیدوارم به کارتون بیاد .البته نظر سایر همکاران هم مد نظرتون باشه

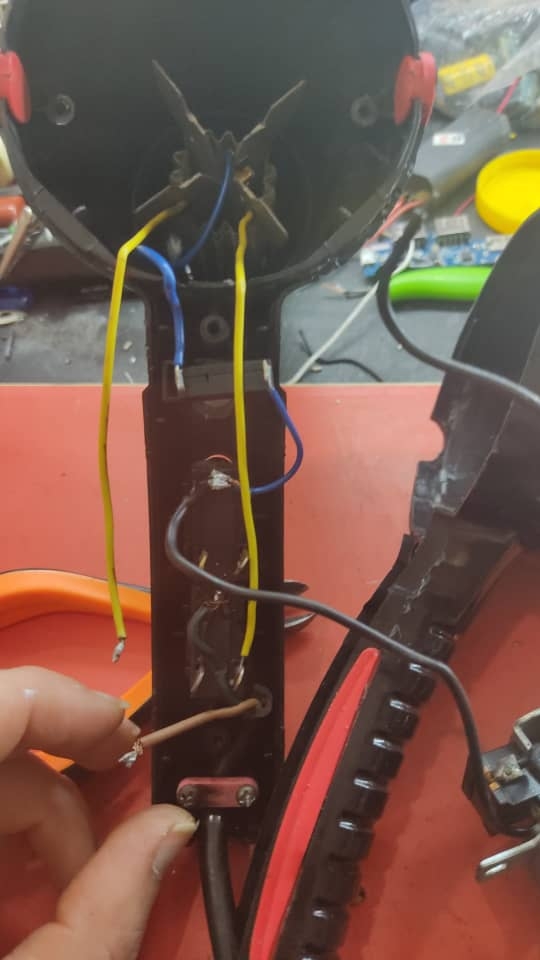

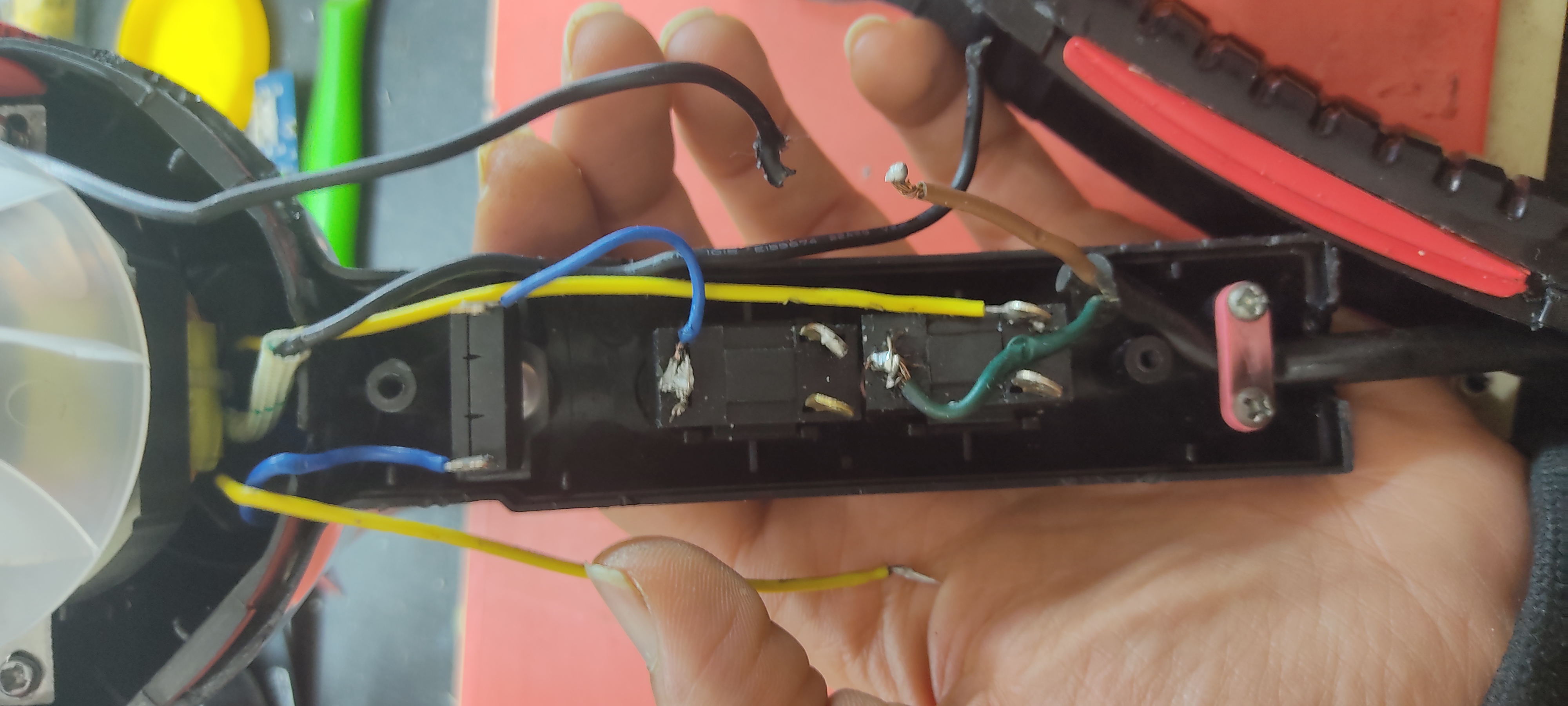

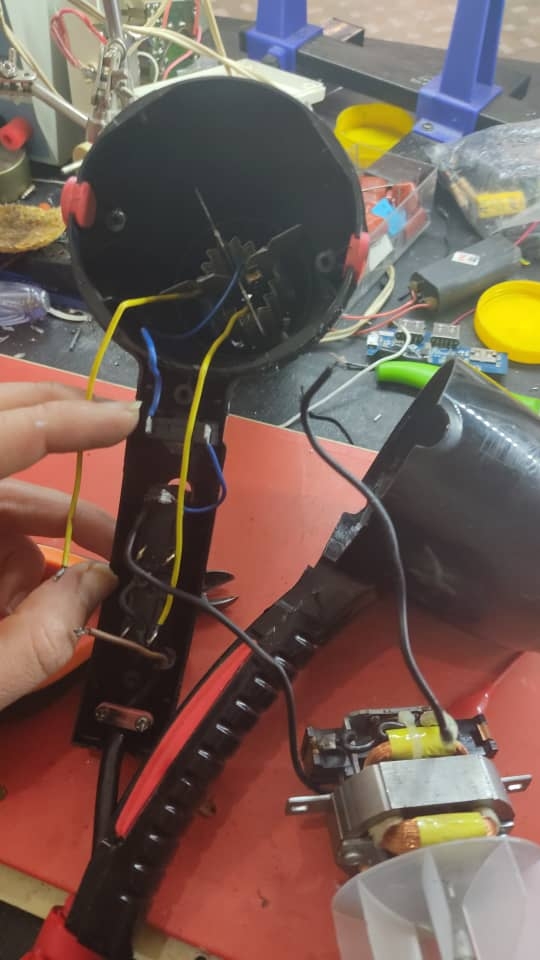

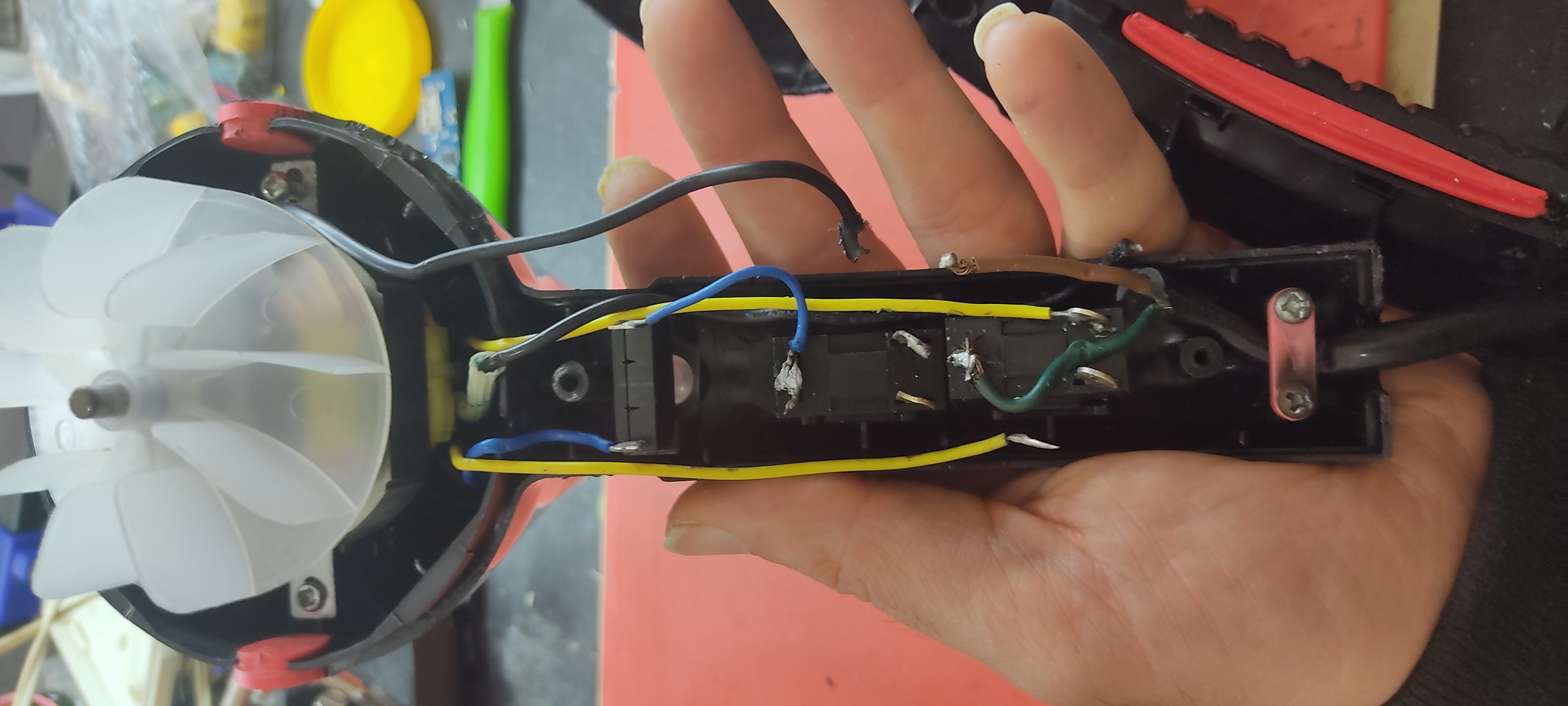

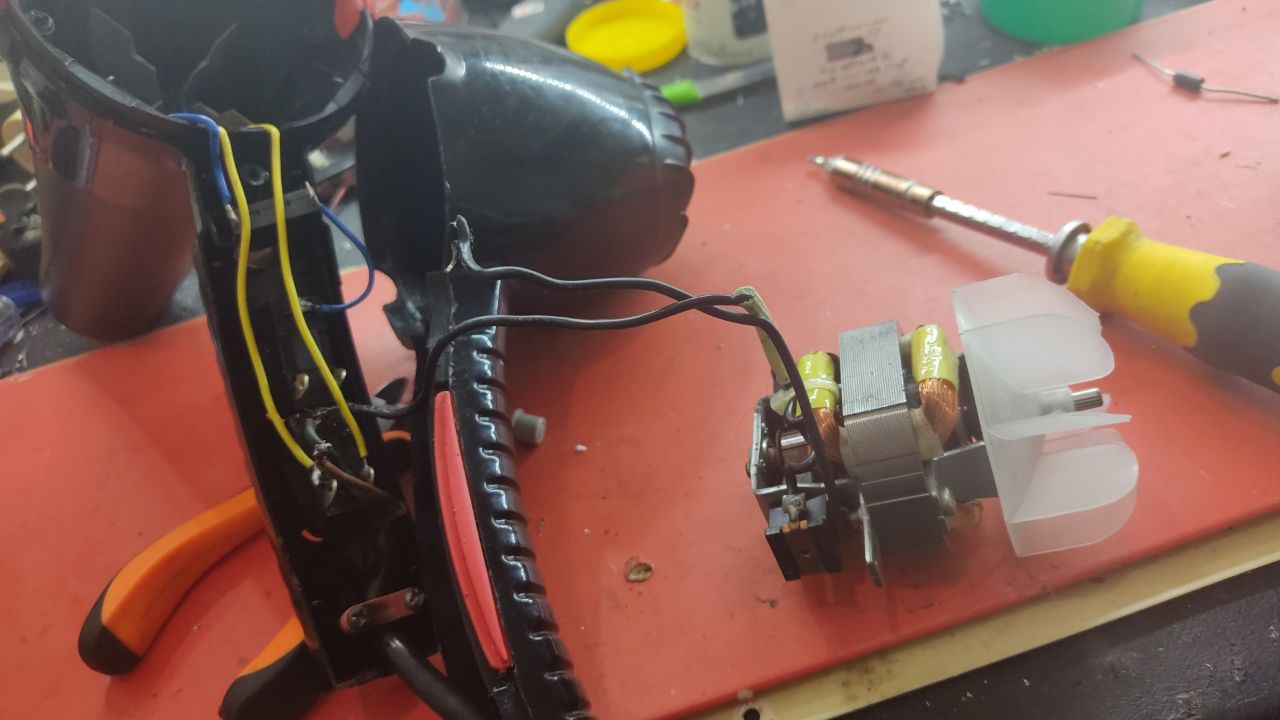

لطفا ببینید که از ۳ تا سیم المنت که دو تاش زرد و یکیش آبی هست یکی از زردها باید مشترک باشه.اگر اینطوری هست نقشه بالا به سشوار میخوره.اگر تست کردید و اینجوری بود لطفا اعلام بفرمائید تا رنگ سیمها رو روی شکل مشخص و تقدیم کنم.سپاس

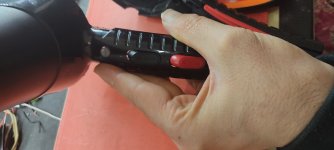

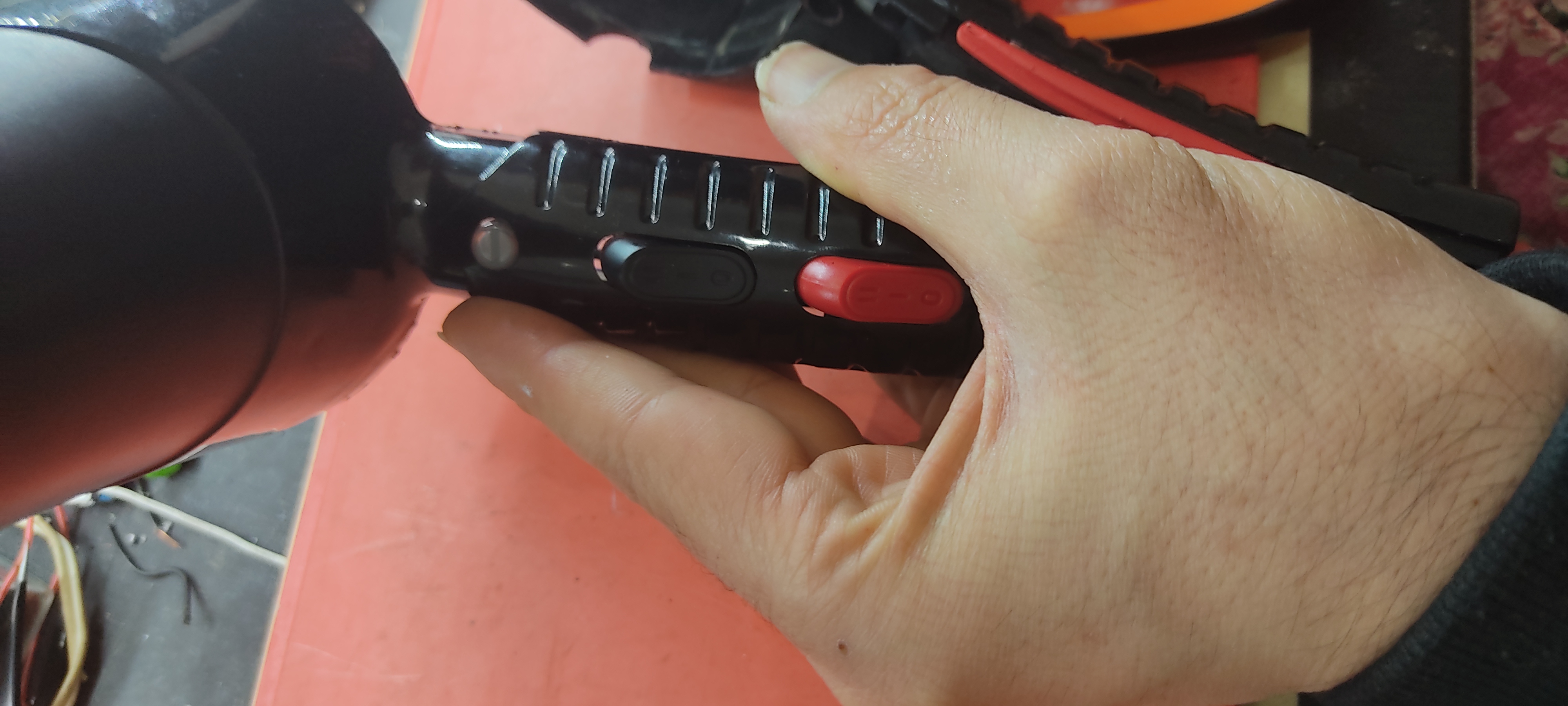

در مورد کلیدها اول باید موتور در دور کند بچرخد وبا زدن کلید در حالت دو باید المنت سشوار نصف المنت روشن بشه.
در کلید دوم اول باید موتور با دور تند بچرخد و با زدن کلید در حالت دو کل المنت در مدار روشن شود.
متشکرم
این نقشه دوم که به سشوار شما میخوره .ولی قبلش حتما تست بفرمائید که کلید لحظه ای شما حتما نرمالی کلوز باشه و در واقع با فشردن کلید اتصال قطع بشه.خدمت حضرتعالی مشاهده فایل‌پیوست 181913
تحلیلش هم بسیار ساده هست.فقط مد نظرتون باشه که تو کلیدهای دو حالته با انتخاب حالت ۱ نقاط a و b تصویر به هم وصل میشن و با انتخاب حالت ۲ هر سه نقطه a و b و c به هم وصل میشن.عذر میخوام اگه طولانی شد و امیدوارم به کارتون بیاد .البته نظر سایر همکاران هم مد نظرتون باشه
